鋼結構螺栓圖例是國家標準中關于鋼結構螺栓強度等級選擇的詳細描述，它為設計人員提供了一套標準化的選擇指南。根據該圖例，螺栓的選用應基于其承載能力、材料屬性和工作條件等因素進行綜合考量。，，螺栓的承載能力是選擇過程中的關鍵參數，這決定了螺栓能夠承受的最大載荷。圖例中給出了不同等級的螺栓所能承受的最大載荷，從而幫助設計師確定所需的螺栓類型和規格。，，材料的強度特性也是一個重要的考慮因素。不同類型的鋼材具有不同的抗拉強度和屈服強度，這些特性直接影響了螺栓的承載能力和使用壽命。圖例中詳細列出了各種鋼材的強度等級，供設計師參考。，，工作條件也會影響螺栓的選擇。溫度變化、振動載荷、腐蝕性環境等因素都可能影響螺栓的性能。圖例中還包含了針對特定工作條件的螺栓性能要求，確保螺栓能夠滿足實際應用的需求。，，鋼結構螺栓圖例為工程設計提供了一個全面、系統的指導，有助于確保鋼結構的安全可靠性和經濟性。

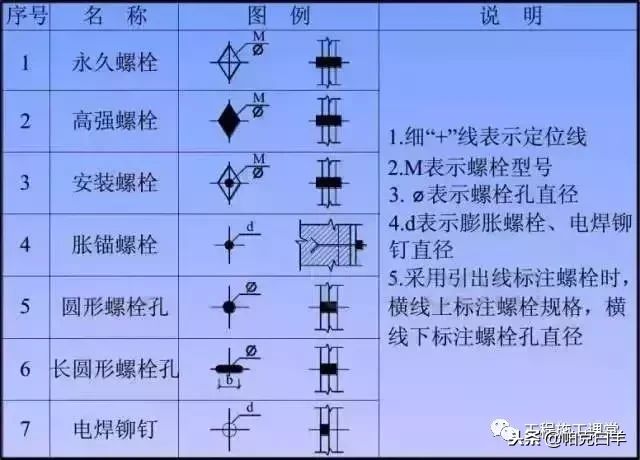

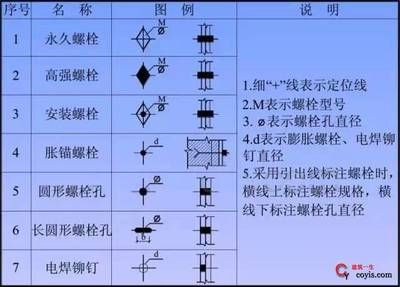

鋼結構螺栓圖例詳解

鋼結構螺栓在施工圖紙中的表示通常會使用特定的符號來代表不同的螺栓類型、尺寸和特性。以下是根據搜索結果整理的鋼結構螺栓圖例的相關信息：

螺栓直徑符號

在鋼結構施工圖紙中，螺栓直徑通常使用“M”或“Φ”符號表示，后面跟著螺栓直徑的具體尺寸。例如，“M20”或“Φ20”表示螺栓的直徑為20mm。

螺栓等級符號

螺栓的強度等級一般使用數字和字母組合的方式來表示，如“8.8”、“10.9”等。這些數字和字母組合代表了螺栓的強度級別，例如，8.8級、10.9級和12.9級都是高強度螺栓。

螺栓長度符號

螺栓長度通常使用“L”符號表示，后面跟著螺栓長度的具體尺寸。例如，“L100”或“L120”表示螺栓的長度為100mm或120mm。

螺栓排列符號

螺栓的排列方式一般使用字母和數字組合的方式表示，例如，“M20x4”表示螺栓直徑為20mm，排列方式為4個螺栓。

螺栓數量符號

螺栓數量通常使用數字表示，例如，“4”表示該連接處需要使用4個螺栓。

螺栓類型符號

鋼結構螺栓分為扭剪型高強螺栓和大六角高強螺栓。大六角高強螺栓屬于普通螺絲的高強度級，而扭剪型高強螺栓則是大六角高強螺栓的改進型，為了更好地施工。

圖例示例

雖然我無法直接提供圖片，但您可以參考上述符號和描述來識別和理解鋼結構螺栓圖例。在實際的施工圖紙中，螺栓的符號可能會有所不同，具體應根據設計標準、圖紙制圖規范和項目要求來確認。

請注意，具體的圖例符號可能會因不同的設計標準和項目要求而有所變化，所以在實際工作中，最好參照具體的施工圖紙和相關標準來進行解讀。
