車間鋼結構施工圖是一份詳細的圖紙，用于指導建筑施工過程中鋼結構的安裝和搭建。這份圖紙通常會包括以下內容：，，1. 圖紙標題：車間鋼結構施工圖”或“XX車間鋼結構施工圖紙”。，，2. 圖紙編號：為圖紙?zhí)峁┪ㄒ粯?biāo)識符，便于查閱和管理。，，3. 設計單位和施工單位信息：包括設計單位名稱、施工單位名稱等。，，4. 圖紙目錄：列出圖紙中的各個部分和頁碼。，，5. 平面布置圖：展示車間的整體布局，包括柱子、梁、板、墻體等構件的位置和尺寸。，，6. 立面圖：展示車間的垂直方向，包括窗戶、門、屋頂?shù)葮?gòu)件的位置和尺寸。，，7. 剖面圖：展示車間的橫向和縱向剖面，包括樓層、樓板、梁等構件的位置和尺寸。，，8. 詳圖：對關鍵部位進行詳細描述，如立柱、梁、節點連接等。，，9. 標注和說明：包括材料規格、尺寸、連接方式等詳細信息。，，10. 其他相關圖紙：如電氣布線圖、給排水系統圖等。，，這些圖紙對于確保車間鋼結構的施工質量和安全至關重要，需要由專業人員按照?qǐng)D紙要求進行施工。

車間鋼結構施工圖

施工圖的重要性

車間鋼結構施工圖是鋼結構車間建筑施工的基礎，它包含了施工圖、節點圖等重要信息，是施工過程中的指導性文件。施工圖紙的準確性和完整性對于保證施工質量和安全至關重要。

施工圖的內容

施工圖通常包括圖紙目錄、圖紙說明、工程作法、門窗表、各層建筑平面、立面、剖面圖、衛生間詳圖、樓梯間詳圖、墻身大樣等。這些內容共同構成了一個完整的施工藍圖，為施工提供了詳細的技術指導。

施工圖的獲取途徑

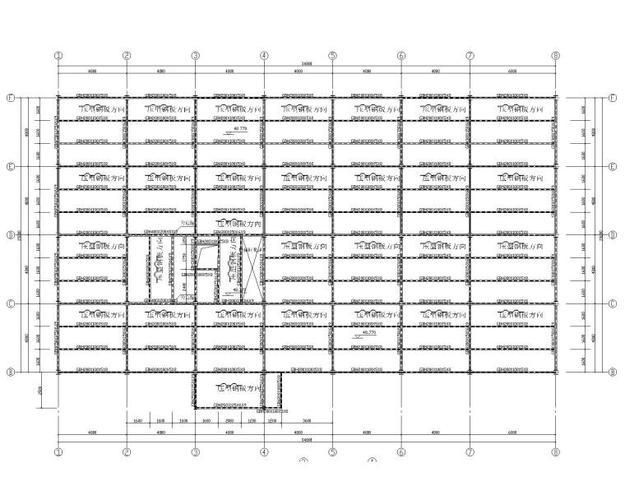

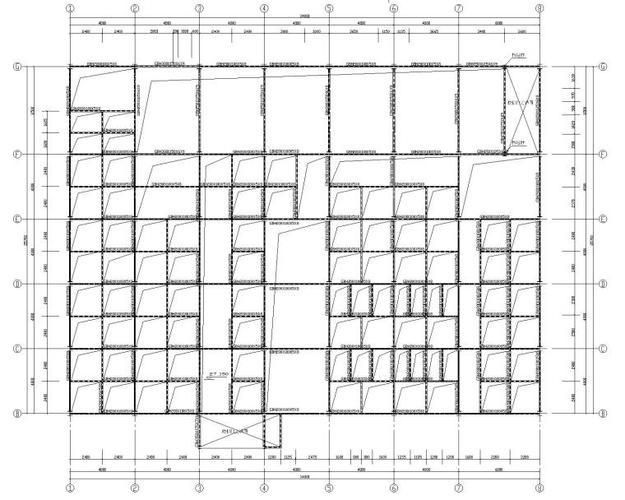

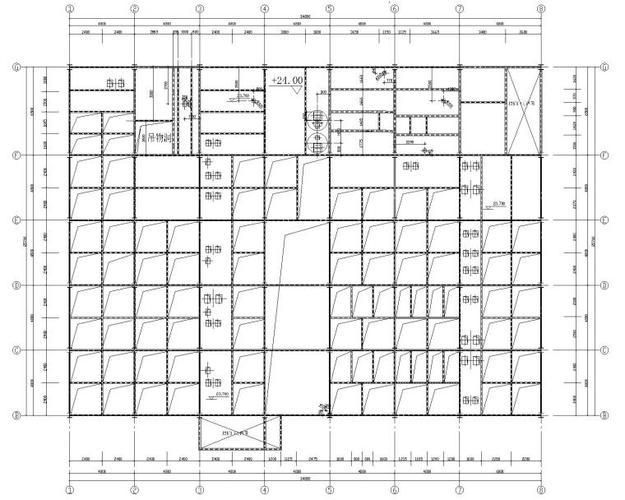

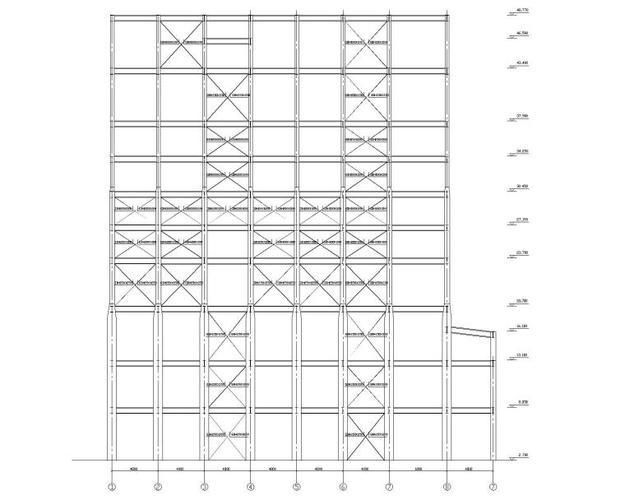

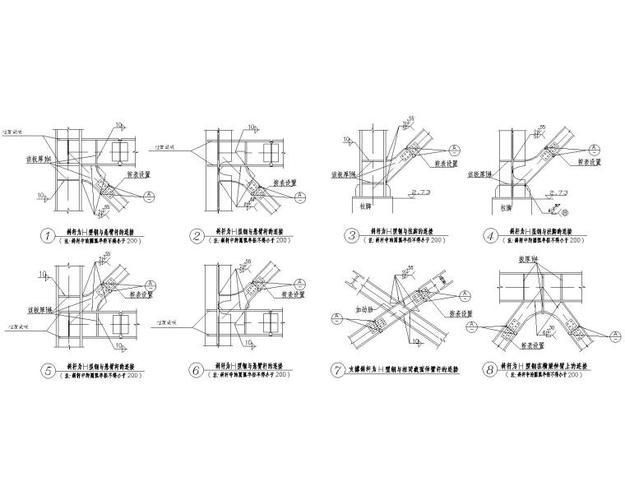

在土木在線網站上，可以找到許多鋼結構車間的施工圖供下載參考。這些圖紙涵蓋了從基礎到屋頂?shù)母鞣N細節，包括底層平面圖、立面圖、鋼樓梯大樣圖等。此外，還有一些圖紙專門針對特定的鋼結構部件，如剛架及吊車梁平面布置圖、GJ結構立面布置圖等。

施工圖的設計要點

在設計鋼結構車間施工圖時，需要考慮建筑等級、使用年限、建筑面積、層數、高度等因素。例如，某鋼結構車間的建筑等級為三級，使用年限為50年，建筑面積為1885平方米，層數為五層，高度為35米。這些參數直接影響了施工圖的設計和后續的施工過程。

施工圖的執行標準

在執行鋼結構車間施工圖時，必須遵守相關的規范和標準。這包括對材料的選擇、焊接和連接的操作、防腐處理的方法等都有明確的規定。只有嚴格按照這些標準執行，才能保證施工質量和安全。

綜上所述，車間鋼結構施工圖是鋼結構車間建筑施工不可或缺的一部分，它為施工提供了詳細的技術指導，并且必須嚴格遵守相關的規范和標準。在選擇和使用施工圖時，應確保其內容的完整性和準確性，以便順利完成施工任務。
