異形梁的計算是一個復雜的過程，涉及到多個方面的考量。首先需要明確概念上的理解，即異形梁是指那些形狀不規則或非標準形狀的橋梁結構。在工程實踐中，計算異形梁時需要考慮的因素包括材料性質、受力分析、設計規范和安全系數等。，，計算方法方面，通常采用以下步驟：，1. 確定設計參數，如跨度、支點位置、荷載類型等；，2. 應用力學原理進行受力分析，計算內力分布；，3. 根據材料特性選擇合適的計算公式或公式組合；，4. 進行結構穩定性分析，確保滿足承載能力要求；，5. 考慮施工過程中可能出現的問題，并制定相應的施工方案。，，最終目標是通過合理的計算方法和嚴格的質量控制，確保異形梁的結構安全性和功能性，以滿足工程需求。

異形梁的計算方法

異形梁的計算涉及多個方面，主要包括概念解析、工程量計算、結構設計和計算方法。以下是對這些方面的詳細介紹：

1. 概念解析

• 矩形梁與異形梁：
  • 矩形梁：按照清單中，非矩形梁都屬于異形梁。
  • 異形梁：梁按截面分為矩形和異形，非矩形的都可歸到異形梁，包括花籃梁、十字形梁、T型梁、L型梁等。
  • 異形梁的定義：梁截面多于四條邊的、四個角只要有一個不是90度的以及梁截面多于四個角（即使都是90度）的，均可以稱作異形梁。

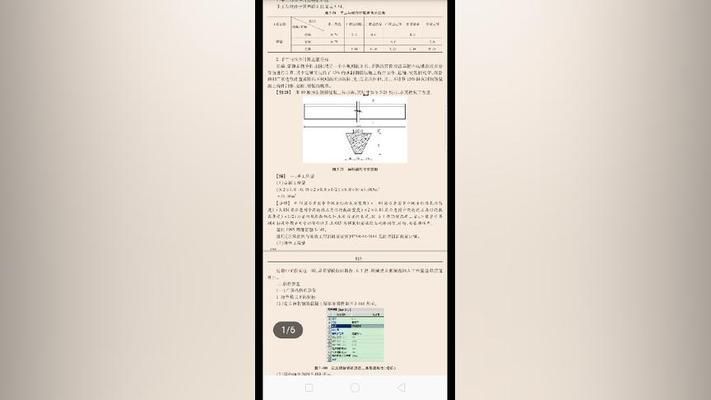

2. 工程量計算

• 計算規則：
  • 按設計圖示尺寸以體積計算。
  • 不扣除構件內鋼筋、預埋鐵件所占體積，深入墻內的梁頭、梁墊并入梁體積內。
  • 梁長度確定：
    • 梁與柱連接時，梁長算至側面。
    • 主梁與次梁連接時，次梁長算至主梁側面。
• 計算公式：
  • 體積計算公式：$V = S \times L$
  • 其中，$V$ 為體積，$S$ 為截面面積，$L$ 為長度。
• 實例：
  • 例如，一個異形梁的長度為12000mm，高度為700mm，寬度為500mm，三個半圓的半徑分別為上側300mm，下側200mm，中間200mm。
  • 截面面積計算：$0.7 \times 0.5 - \left(\frac{3.14 \times 0.3 \times 0.3}{2}\right) - \left(\frac{3.14 \times 0.2 \times 0.2}{2}\right) = 0.083 \text{㎡}$
  • 體積計算：$0.083 \times 12 = 0.996 \text{m}^3$

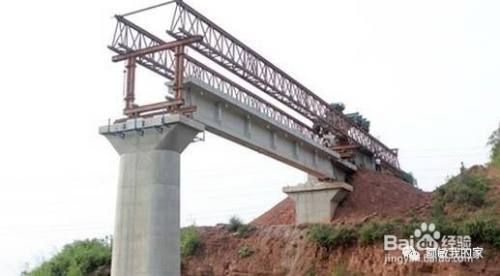

3. 結構設計

• 簡化設計：
  • 模板工程的簡化：對箱梁進行縱向劃分，減少模板的使用。
  • 控制箱室間距：間距不能超出標準范圍，否則會增加施工難度或造成材料浪費。
  • 橋墩受力的合理性：將橋梁和匝道連接起來，實現連續梁的外箱室和匝道橋梁的箱室相重合。
  • 設置腹板：在橋梁寬度變化處設置腹板，實現橋面受力的合理性。
  • 漸變處理：在腹板的分叉處對橫梁設置橫隔板，分散腹板的受力狀況。
• 計算方法：
  • 縱向計算：采用軟件對直線梁進行模擬，計算各橋墩的總體受力情況。
  • 橫向計算：分為兩個部分，頂板和底板的受力傳遞，以及箱梁跨中段的受力傳遞。
  • 細部計算：包括支座的布置、橫梁支座間距較大時的處理、橫梁平面彎折結構的處理等。

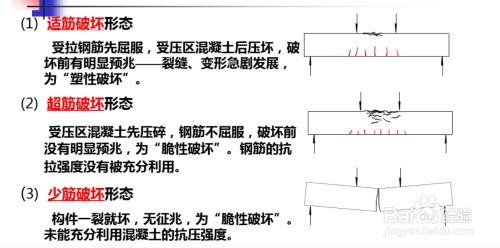

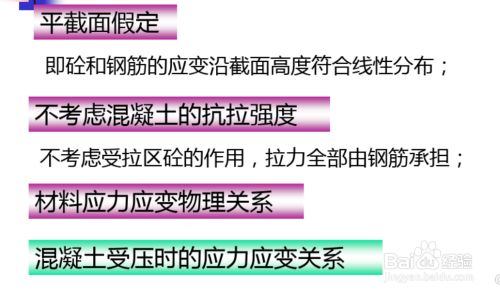

4. 手工計算

• 基本公式：
  • 矩形和梯形計算公式。
  • 例如，梁寬500mm，截面尺寸已知，可以使用矩形和梯形的面積公式進行計算。
• 注意事項：
  • 整體樓梯的計算：包括休息平臺、平臺梁、斜梁及樓梯梁，按水平投影面積計算，不扣除寬度在500mm以內的樓梯井，伸入墻內部分不另增加。
  • 圓弧形樓梯：包括圓弧形梯段、圓弧形邊梁及與樓板連接的平臺，按樓梯的水平投影面積計算。

總結

異形梁的計算涉及多個步驟和方法，從概念解析到工程量計算，再到結構設計和具體計算方法，每個環節都需要仔細處理。通過合理的設計和計算，可以確保異形梁在實際應用中的安全性和可靠性。
