桁架加工工藝（桁架加工中常見問題及解決方法）

伊犁哈薩克自治州加固改造設計公司01-22171閱讀0評論

桁架加工是一種常見的金屬結構制造工藝，它涉及到將鋼材或鋁合金等材料通過切割、彎曲和焊接等方式制作成具有特定形狀和尺寸的框架。在桁架加工過程中，可能會遇到多種問題，這些問題可能源于材料特性、加工工藝或設備故障等方面。，，材料選擇是影響桁架加工質量的關鍵因素之一。不同的材料（如碳鋼、低合金鋼、鋁材等）具有不同的機械性能，如抗拉強度、屈服點和硬度等，這些因素都會影響加工過程的效率和成品的質量。在選擇材料時，需要綜合考慮其成本、加工性能以及最終應用的需求。，，加工工藝也是決定桁架加工質量的重要因素。合理的加工工藝包括正確的切割方法、精確的彎曲和焊接技術等。在切割過程中，采用合適的刀具和冷卻液可以有效減少工件變形和裂紋的產生；而在焊接過程中，選擇合適的焊接參數和熱輸入量可以避免焊縫缺陷和應力集中的問題。，，設備故障也是桁架加工中常見的一個問題。設備的老化和磨損可能導致加工精度下降、生產效率降低甚至安全事故的發生。定期對設備進行維護和檢查，確保其處于良好的工作狀態，對于提高桁架加工質量至關重要。

桁架加工工藝概述

桁架加工工藝是指將鋼材等材料加工成桁架結構的一系列步驟。這些步驟包括但不限于材料準備、下料、組裝、焊接、檢驗等。以下是詳細的桁架加工工藝流程：

1. 材料準備

材料選擇：根據設計要求選擇合適的鋼材，如鋼管、H型鋼等。材料應符合國家及行業相關標準，并有質量證明書或檢驗報告。
材料檢驗：對進廠的焊接材料進行復驗，確保其質量符合要求。

2. 下料

切割：使用數控鎖口機和帶鋸機進行下料，確保切割精度。對于復雜形狀的管材，需先計算基準點坐標，再進行切割。
坡口處理：對H型鋼的腹板進行坡口處理，以確保焊接質量。

3. 組裝

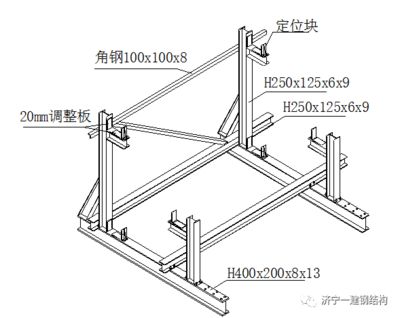

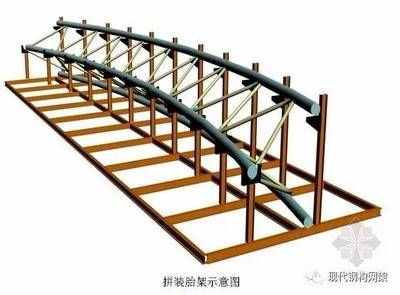

胎架搭建：搭建胎架，確保其水平和剛度能滿足拼裝要求。
構件定位：將主弦桿和腹桿放置在胎架上，進行初步定位。
點焊固定：對各部件進行點焊固定，確保組裝精度。
焊接順序：嚴格按照焊接工藝規定的參數和順序進行焊接，以控制焊后構件變形。

4. 焊接

焊接設備：使用龍門式埋弧自動焊機進行焊接，確保焊接質量和效率。
預熱處理：對于較厚的鋼板，焊前需進行預熱，預熱溫度按要求確定。
焊接檢驗：焊接完成后，進行焊縫外觀檢查和內部探傷，確保焊縫質量。

5. 矯正

機械矯正：使用H型鋼翼板矯正機矯正H型鋼翼板的平面度。
火焰矯正：在特殊情況下，使用火焰矯正H型鋼翼板與腹板的垂直度和旁彎，火焰溫度控制在600~800℃。

6. 檢驗

尺寸檢驗：使用游標卡尺、游標角度尺等工具進行尺寸檢驗，確保構件尺寸符合設計要求。
焊縫檢驗：進行焊縫外觀檢查、磁粉或滲透探傷，確保焊縫無缺陷。
整體檢驗：對組裝完成的桁架進行整體檢驗，確保其結構穩定性和安全性。
