鋼結構廠設備布置圖是一份詳細展示工廠內各類機器和設備位置的圖紙。它通常包括了生產線、加工中心、倉儲區、辦公區以及其他關鍵設施的布局。在設計時，工程師會依據生產流程的需要來合理規劃設備的擺放，以實現高效的生產和操作。，，該圖通常會包含以下內容：，1. 主要生產設備的位置，如切割機、彎曲機、焊接機器人等。，2. 輔助設備和工具的存放區域，如工具箱、量具、安全裝備等。，3. 原材料存儲區，包括鋼材堆放架和運輸車輛停放點。，4. 成品倉庫，用于存放已加工完成的鋼結構產品。，5. 員工工作區，包括更衣室、休息區以及必要的安全標識。，6. 物流通道，確保原料和成品能高效流通。，7. 緊急停機區，以防意外發生時能迅速停止所有作業。，，設備布置圖還會考慮到能源供應、通風系統、照明以及安全出口等重要因素，以確保整個生產過程的安全與效率。

鋼結構廠設備布置圖

鋼結構廠的設備布置圖是用于指導鋼結構生產過程中設備布局的重要技術文件。以下是關于鋼結構廠設備布置圖的一些詳細信息。

設備布置圖的重要性

設備布置圖是用來表示設備與建筑物、設備與設備之間的相對位置，并能直接指導設備的安裝的重要技術文件。它不僅能夠幫助設計師和工程師了解設備的安裝方位和基準，還能夠明確設備的類型、外形尺寸以及其他相關參數。

設備布置圖的內容

設備布置圖的基本內容包括設備在廠房內外的安裝定位、設備布置的基本要求、廠房建筑的基本結構等。這些內容通常會在平面圖和剖面圖中進行標注，以便于理解和實施。

設備布置圖的繪制步驟

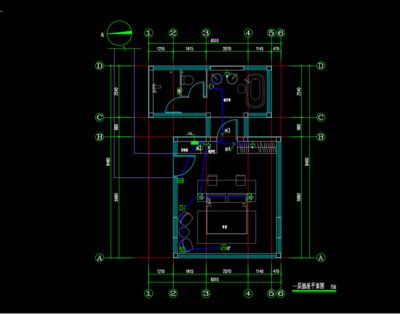

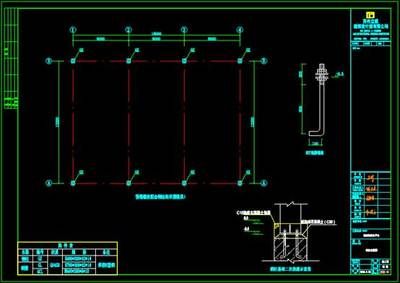

在CAD軟件中繪制設備布置圖是一個常見的做法。以下是CAD繪制設備布置圖的步驟：

1. 準備工作：收集所有必要的資料，包括管道及儀表流程圖、土建圖、設備表、設備圖、管道走向和管道圖等。
2. 確定圖幅和比例：根據設備布置的疏密情況（大小和規模）確定繪圖比例。設備布置圖一般采用A1圖幅，特殊情況也可采用其他圖幅。
3. 繪制視圖：設備布置圖一般只繪平面圖，對于較復雜的裝置或有多層建、構筑物的裝置，當平面圖表示不清楚時，可繪制立面剖視圖。

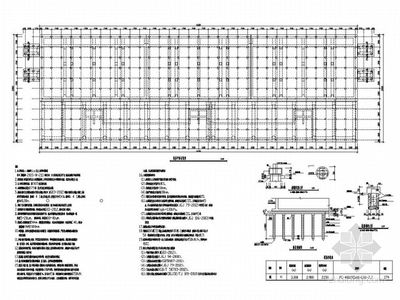

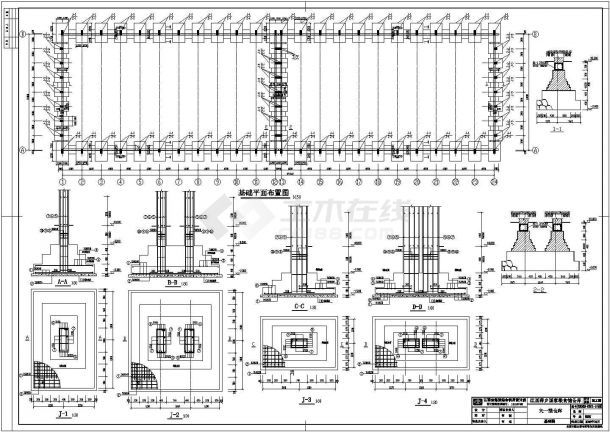

4. 標注尺寸和符號：在平面圖和剖面圖中標注出設備的標高、坐標等信息。承重墻、柱等結構用細點畫線畫出其建筑定位軸線，建筑物及其構件的輪廓用細實線繪出。
5. 添加設備表和說明：在標題欄的正上方列出設備表，明確設備的位號、名稱、技術規格及有關參數。

注意事項

在繪制設備布置圖時，需要注意以下幾點：

• 分區繪制：當安裝設備范圍較大而其中需要布置的設備較多時，設備布置圖可以分成若干個小區繪制。各區的相對位置在裝置總圖中表明，分區范圍線用雙點畫線表示。
• 編號和命名：每張設備布置圖均應單獨編號。同一主項的設備布置圖不得采用一個號，并應加上第幾張共幾張的編號方法。圖名一般寫成“××××設備布置圖”。
• 尺寸單位：設備布置圖中標注的標高、坐標以m為單位，小數以下應取三位數至毫米為止。其余的尺寸一律以mm為單位，只注數字，不注單位。

綜上所述，鋼結構廠設備布置圖是鋼結構生產過程中不可或缺的一部分，它詳細地展示了設備的布局和安裝要求，為生產和管理提供了重要的參考依據。
