摘要：本設計計算書主要針對一幢24米跨度的鋼屋架進行詳細設計。根據建筑功能和結構要求，確定了屋架的荷載類型、分布和大小。運用了多種工程力學原理，如彎曲理論、材料力學等，對屋架進行了受力分析，并利用結構力學的相關公式進行計算。在設計過程中，考慮了屋架的穩定性、剛度和強度等因素，采用了合理的結構形式和截面尺寸。還對屋架的制作工藝、安裝方法以及防腐、防火措施進行了詳細的說明。通過這些綜合分析和計算，確保了屋架的安全性和經濟性，滿足了使用要求。

以下是一份關于24m跨度鋼屋架設計計算書的基本內容：

一、設計資料

1. 結構形式與屋面材料
   • 屋面采用梯形鋼屋架、預應力鋼筋混凝土屋面板是常見的選擇。如在多個搜索結果中提到的，這種組合在實際工程中廣泛應用，如[1]、[3]等。
   • 鋼屋架材料通常為Q235鋼，焊條采用E43型，手工焊接。這是由于Q235鋼具有良好的力學性能和可焊性，E43型焊條能滿足其焊接要求，[1]、[3]等資料均采用了這樣的材料組合。
2. 建筑尺寸與布局
   • 跨度與長度：廠房橫向跨度為24m，房屋長度有多種情況，如240m、96m、72m等，柱距（屋架間距）多為6m，[1]、[2]、[3]、[4]、[5]中均有類似的跨度和柱距情況。
   • 高度：房屋檐口高為2.0m，屋架端部高度H0 = 2000mm等，[1]、[3]中有這樣的設計。
   • 屋面坡度：屋面坡度常見為1/12或1:10、1:16等，不同的屋面坡度會影響荷載計算和屋架的內力分布，[1]、[5]等資料有不同屋面坡度的設計。

二、荷載計算

1. 永久荷載
   • 屋面板自重：預應力鋼筋混凝土屋面板（包括嵌縫）自重約為1.5kN/m2，如[3]中提到。
   • 屋架自重：可根據經驗公式計算，如(120 + 11×24)×0.384kN/m2，[3]給出了這樣的計算方式。
   • 防水層、找平層、保溫層等：防水層380N/m2 = 0.38kN/m2，2cm厚找平層400N/m = 0.40kN/m2，保溫層970N/m = 0.97kN/m2，支撐自重80N/m2 = 0.08kN/m2等，[3]詳細列出了這些荷載數值。
2. 可變荷載
   • 屋面活荷載：標準值一般為0.7kPa，[2]、[3]等有此規定。
   • 雪荷載：根據不同地區，雪荷載標準值有所不同，如0.4kN/m2，當屋面活荷載與雪荷載不會同時出現時，取兩者較大值計算，[5]中有相關說明。
   • 積灰荷載：標準值為0.45kN/m2或0.75kN/m2等，[2]、[5]中有提及。

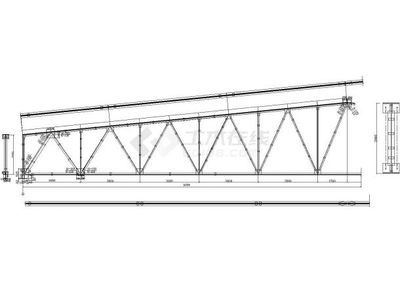

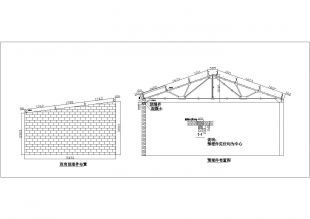

三、屋架布置及幾何尺寸

1. 計算跨度
   • 屋架計算跨度$l_0 = 24000 - 300=23700mm$，考慮到一些構造上的因素進行這樣的計算，[1]中有此計算方式。
2. 高度相關
   • 端部高度確定后，屋架跨中起拱按$l_0/500$考慮，如[2]中提到跨中起拱取60mm（當$l_0 = 23.7m$時）。

四、內力計算

1. 采用力學分析方法
   • 可以利用結構力學的方法，如節點法、截面法等計算屋架在各種荷載組合下的內力。對于24m跨度的鋼屋架，在不同荷載工況下，各桿件的內力情況會有所不同。
   • 根據荷載計算結果，分別計算恒載、活載、風載（當風載影響不可忽略時）等單獨作用下的內力，然后按照荷載組合原則進行組合計算。

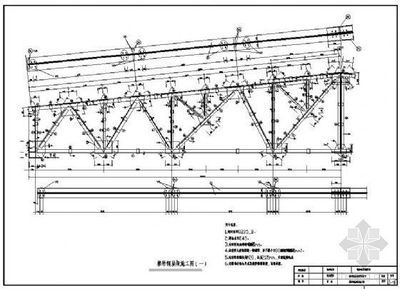

五、桿件設計

1. 根據內力進行截面選擇
   • 依據計算得到的桿件內力，根據鋼材的強度設計值，選擇合適的桿件截面。對于Q235鋼，要考慮其抗拉、抗壓、抗彎等強度要求。
   • 同時，要滿足桿件的長細比要求，以保證桿件的穩定性。對于受壓桿件，長細比的限制更為嚴格。

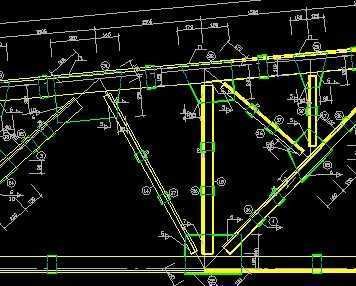

六、節點設計

1. 連接方式確定
   • 桿件之間的連接可以采用焊接或者螺栓連接。對于Q235鋼屋架，采用E43型焊條的焊接連接是常見方式，如在很多搜索結果中的設計實例。
   • 在節點設計時，要保證節點的強度和剛度滿足屋架整體受力要求，合理布置焊縫或螺栓的位置和數量。

七、支撐布置

1. 平面內支撐
   • 上弦平面支撐、下弦平面支撐的布置要根據屋架的跨度、柱距以及屋面的形式等因素確定。其目的是增強屋架的平面內穩定性，傳遞水平荷載。
2. 垂直支撐
   • 垂直支撐的設置可以保證屋架的空間穩定性，在適當?shù)奈恢迷O(shè)置垂直支撐能夠有效地抵抗側向力，如在屋架的端部、跨中等位置設置，[5]中的屋架支撐布置圖有相關示意。

八、構造要求

1. 鋼材的加工與制作
   • 鋼材的切割、焊接、鉆孔等加工過程要符合相關規范要求，確保加工精度，以保證屋架的整體質量。
2. 防腐與防火處理
   • 鋼屋架需要進行防腐處理，如涂刷防腐漆等；對于有防火要求的建筑，還需要進行防火處理，根據防火等級要求采用相應的防火涂料或防火構造措施。
