鋼屋架設計是建筑結構工程中的重要環節，涉及到力學計算、材料選擇和施工方法等多個方面。本課程設計針對18米跨度的Q345型鋼材進行鋼屋架設計，旨在通過理論與實踐相結合的方式，培養學生掌握鋼屋架設計的基本原理和方法。，，在設計過程中，首先對Q345型鋼材的性能進行了詳細分析，包括其屈服強度、抗拉強度、延伸率等基本物理性能。根據實際工程需求和場地條件，確定了屋架的尺寸、形狀和支撐方式。運用結構力學原理，對屋架進行了受力分析，確定了各構件的截面尺寸和連接方式。結合施工工藝要求，提出了具體的施工方案和質量控制措施。，，通過本次課程設計，學生不僅能夠深入理解鋼屋架設計的基本原理和方法，還能夠提高自己的實踐能力和創新思維。對于未來從事相關領域的工作也具有重要的意義。

鋼屋架課程設計18m跨度Q345

結構形式和選材

對于18m跨度的鋼屋架課程設計，通常會選擇梯形鋼屋架的形式。這種形式的屋架具有較好的穩定性和平面內剛度，適合于工業廠房等建筑結構。在選材方面，根據搜索結果，可以采用Q345鋼作為屋架的主要材料，這是因為Q345鋼具有較高的強度和良好的焊接性能，適合于承受較大的荷載和復雜的應力狀態。

荷載計算

在設計過程中，需要對屋架進行荷載計算，包括恒荷載（如屋面板自重）、活荷載（如雪荷載、屋面活荷載）以及其他可能的荷載（如積灰荷載）。這些荷載的計算需要根據具體的建筑設計和使用條件來進行。例如，屋面活荷載和雪荷載不會同時出現，因此在設計時需要選取兩者中的較大值。

內力計算和桿件設計

完成荷載計算后，接下來需要進行內力計算。這涉及到對屋架在不同荷載組合下的內力進行分析，包括彎矩、剪力和軸力等。然后，根據內力計算的結果，選擇合適的桿件截面，以確保屋架能夠安全地承受設計荷載。在選擇桿件截面時，需要考慮材料的強度、穩定性以及經濟性等因素。

支撐布置

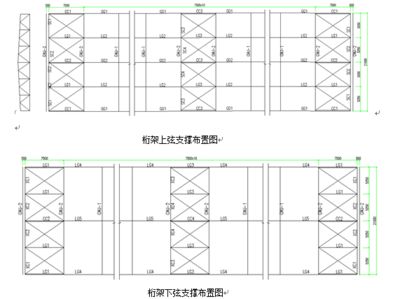

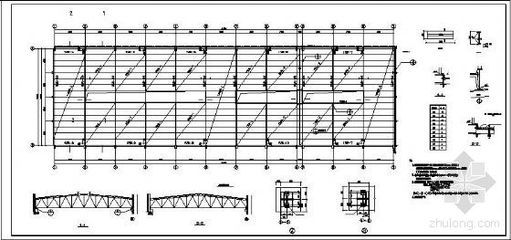

為了提高屋架的整體穩定性和抗側移能力，需要合理布置屋架的支撐系統。這包括上弦支撐、下弦支撐、垂直支撐以及剛性系桿和柔性系桿等。支撐的布置應該考慮到廠房內部的設備布局和吊車的運行情況，以確保屋架在各種荷載作用下的安全性。

節點設計

節點設計是鋼屋架設計中的一個重要環節。節點的設計不僅要滿足強度和剛度的要求，還要考慮到制作和安裝的便利性。節點的類型包括下弦節點、上弦節點、腹桿節點、支座節點和屋脊節點等。在設計節點時，需要注意節點的傳力路線是否明確，以及節點的構造是否合理。

材料統計和圖紙繪制

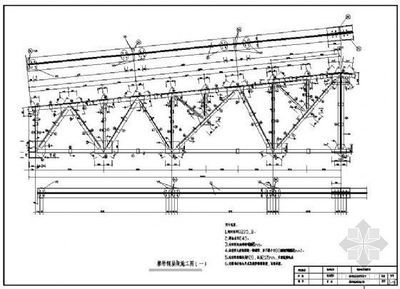

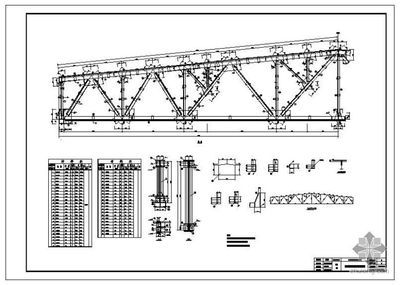

最后，需要進行材料統計，列出所有使用的材料及其數量。此外，還需要繪制詳細的施工圖，包括屋架的幾何尺寸和內力簡圖、構件詳圖、零件或節點大樣圖以及材料表等。圖紙的繪制需要清晰準確，以便于施工人員理解和執行。

綜上所述，18m跨度的鋼屋架課程設計涉及到了結構形式和選材、荷載計算、內力計算和桿件設計、支撐布置、節點設計以及材料統計和圖紙繪制等多個方面的內容。在設計過程中，需要綜合考慮各種因素，以確保屋架的安全性和經濟性。
