屋面梁鋼筋錨固怎么算(屋面梁鋼筋的錨固計算)

屋面梁鋼筋的錨固計算是建筑工程中的一個重要環節,它涉及到鋼筋在建筑結構中的位置、固定方式和安全系數。以下是對這一過程的簡要描述:,,1. 確定設計要求:根據工程圖紙和規范,明確屋面梁鋼筋的承載力、抗剪強度以及抗震性能等設計要求。,,2. 選擇錨固方式:根據屋面梁的跨度、荷載情況和地質條件等因素,選擇合適的鋼筋錨固方式,如預埋錨固、后張法錨固或機械錨固等。,,3. 計算錨固長度:根據鋼筋的直徑、錨固方式和混凝土保護層厚度等因素,計算出鋼筋的有效錨固長度。,,4. 計算鋼筋數量:根據屋面梁的截面尺寸、鋼筋的承載力和錨固長度等因素,計算出所需的鋼筋數量。,,5. 設計施工圖:根據鋼筋的數量和位置,繪制出屋面梁的施工圖,包括鋼筋的布置圖和混凝土澆筑圖等。,,6. 施工質量控制:在施工過程中,要嚴格按照設計要求和施工規范進行操作,確保屋面梁鋼筋的錨固質量符合要求。,,通過以上步驟,可以確保屋面梁鋼筋的錨固計算的準確性和可靠性,為建筑結構的安全穩定提供保障。
屋面梁鋼筋錨固怎么算(屋面梁鋼筋的錨固計算) 裝飾工裝施工 第1張

屋面梁鋼筋錨固計算方法

屋面梁鋼筋的錨固計算與樓層框架梁類似,但有一些特定的要求和細節需要注意。以下是詳細的計算方法:

1. 上部鋼筋錨固

  • 端支座錨固
    • 直錨:當支座寬度 Lae\geq Lae0.5Hc+5d\geq 0.5Hc + 5d 時,錨固長度取 max?(Lae,0.5Hc+5d)\max(Lae, 0.5Hc + 5d)
    • 彎錨:當支座寬度 Lae\leq Lae0.5Hc+5d\leq 0.5Hc + 5d 時,錨固長度取 max?(Lae,支座寬度?保護層+15d)\max(Lae, 支座寬度 - 保護層 + 15d)
  • 彎錨特殊要求
    • 屋面框架梁的上部鋼筋在端支座彎錨時,彎鉤要伸到梁底,而不是像樓層框架梁那樣僅伸 15d。

2. 下部鋼筋錨固

  • 端支座錨固
    • 下部鋼筋的錨固長度計算與上部鋼筋類似,但彎錨時彎鉤同樣要伸到梁底。
  • 中間支座錨固
    • 中柱的錨固與樓層框架梁相同,錨固長度為 max?(Lae,0.5Hc+5d)\max(Lae, 0.5Hc + 5d)

3. 其他鋼筋錨固

  • 腰筋
    • 構造鋼筋長度 = 凈跨長 + 2 × 15d。
    • 抗扭鋼筋的計算方法與貫通鋼筋相同。
  • 拉筋
    • 拉筋長度 = (梁寬 - 2 × 保護層) + 2 × 11.9d (抗震彎鉤值) + 2d。
    • 拉筋根數計算方法如下:
      • 如果沒有給定拉筋的布筋間距,拉筋的根數 = (箍筋根數 / 2) × (構造筋根數 / 2)。
      • 如果給定了拉筋的布筋間距,拉筋的根數 = 布筋長度 / 布筋間距。
  • 箍筋
    • 箍筋長度 = (梁寬 - 2 × 保護層 + 梁高 - 2 × 保護層) * 2 + 2 × 11.9d + 8d。
    • 箍筋根數 = (加密區長度 / 加密區間距 + 1) × 2 + (非加密區長度 / 非加密區間距 - 1) + 1。

4. 特殊情況處理

  • 搭接問題
    • 框架梁上部搭接位置在梁的中間 1/3 區域,下部搭接在離柱子 1/4 處。
    • 搭接時要注意鋼筋直徑和長度的選擇,符合抗震設計要求,確保梁構件的抗震性能。
  • 柱子頂端向梁內彎 12d
    • 梁的上部彎錨 1.7Labe,下部鋼筋向柱外側彎錨 15d,腰筋過中線 + 5d。
    • 這種結構形式有利于梁的抗彎剛度,但需考慮鋼筋的混凝土浸潤深度和拉結件的抗拉強度。

總結

屋面梁鋼筋的錨固計算需要綜合考慮支座寬度、保護層厚度、鋼筋直徑等因素。特別是彎錨時,彎鉤要伸到梁底,這是與樓層框架梁的主要區別之一。通過以上方法,可以確保屋面梁鋼筋的錨固安全可靠。

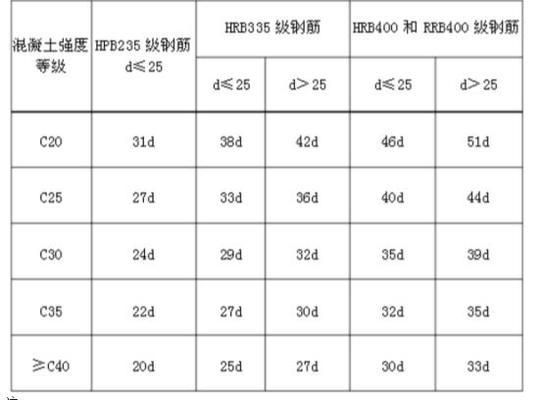

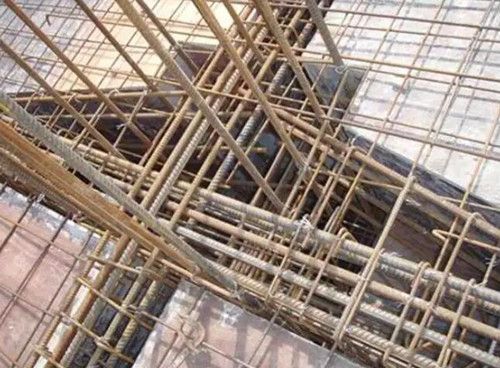

屋面梁鋼筋錨固怎么算(屋面梁鋼筋的錨固計算) 裝飾工裝施工 第2張屋面梁鋼筋錨固怎么算(屋面梁鋼筋的錨固計算) 裝飾工裝施工 第3張屋面梁鋼筋錨固怎么算(屋面梁鋼筋的錨固計算) 裝飾工裝施工 第4張屋面梁鋼筋錨固怎么算(屋面梁鋼筋的錨固計算) 裝飾工裝施工 第5張

屋面梁鋼筋錨固長度標準

鋼筋錨固彎折角度規范

鋼筋錨固與抗震設計關系

鋼筋錨固計算軟件工具
