鋼結構平面圖紙符號大全(常見的鋼結構平面圖紙符號及其含義)

鋼結構平面圖紙符號大全涵蓋了多種用于描述和表示鋼結構構件、連接點及整體結構的符號。這些符號包括:,,1. 梁(Beam):用來表示建筑物中的豎直承重構件。,2. 柱(Column):用來表示建筑物中的垂直支撐結構。,3. 板(Panel):用來表示建筑物中水平方向的承重構件。,4. 桁架(Trusses):用來表示由多個桿件組成的框架結構。,5. 螺栓(Bolt):用來表示用于固定兩個構件的緊固件。,6. 焊縫(Weld):用來表示兩個或多個構件通過焊接連接的方式。,7. 節點(Node):用來表示構件之間的連接點,包括焊接節點、栓接節點等。,8. 連接板(Connection Plate):用來表示連接不同構件或構件與支座之間的連接部件。,9. 錨固(Anchorage):用來表示構件上用于固定其他構件的部分。,10. 預埋件(Embedment):用來表示預先安裝在結構中的固定元件。,11. 支撐(Support):用來表示為承受荷載而設置在結構上的支撐構件。,12. 吊桿(Cable):用來表示懸掛設備或重物的結構。,13. 吊耳(Plate Rack):用來表示用于安裝和固定吊桿的裝置。,14. 托架(Tie Rod):用來表示用于固定和連接梁或柱的連接件。,15. 剪力鍵(Shear Key):用來表示用于抵抗剪切力的連接件。,16. 鋼梯(Stairway):用來表示樓梯結構。,17. 欄桿(Railing):用來表示用于防護或導向的欄桿結構。,18. 門(Door):用來表示建筑入口的門。,19. 窗(Window):用來表示窗戶的結構。,20. 洞口(Opening):用來表示建筑物開口部分的結構。,,這些符號是鋼結構設計中不可或缺的一部分,它們幫助工程師準確地表達設計意圖,確保結構的安全性和功能性。

鋼結構平面圖紙符號大全

鋼結構平面圖紙中的符號是表達設計意圖的重要工具,它們代表了不同的鋼結構組件和支撐系統。以下是一些常見的鋼結構平面圖紙符號及其含義:

符號含義
GZ鋼柱
MZ門柱
GJZ鋼架柱
SQZ山墻柱
SC水平支撐
ZC柱間支撐
YC隅撐
ML門梁
YPL雨棚梁
GL, GJL鋼架梁
QL墻梁
GJ鋼架
YG壓桿或是圓管(從材料表中分別)
XG系桿
LG拉管
QLG墻拉管
QCG墻撐管
GZL直拉條
GXL斜拉條
GLT剛性檁條
WLT屋脊檁條
GXG剛性系桿
YXB壓型金屬板
CG撐桿
HJ桁架
FHB復合板

以上符號是鋼結構設計和施工中常用的,理解和掌握這些符號對于閱讀和理解鋼結構平面圖紙至關重要。在實際工作中,設計師和工程師會根據具體項目的需求和標準來選擇和應用這些符號。

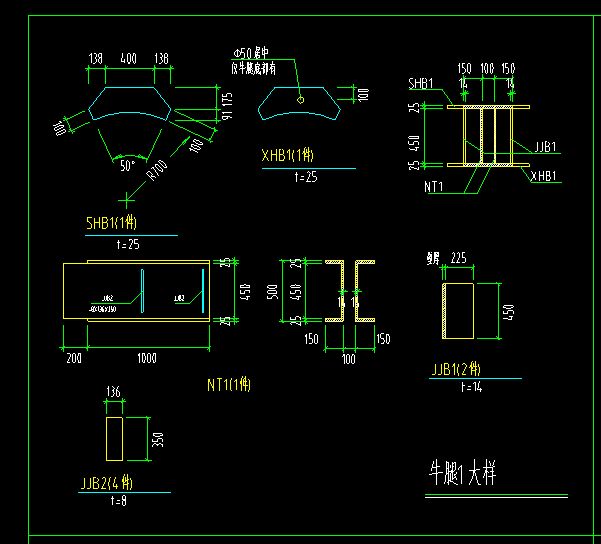

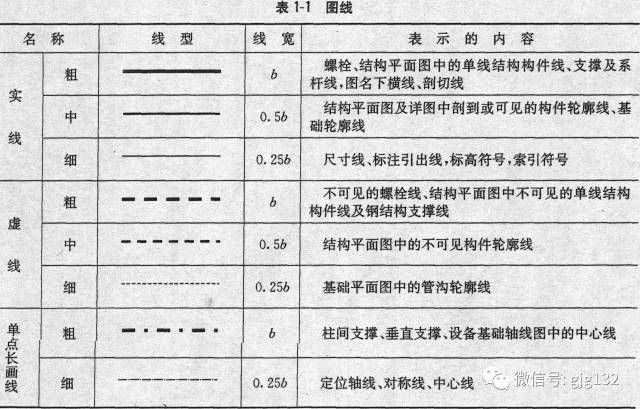

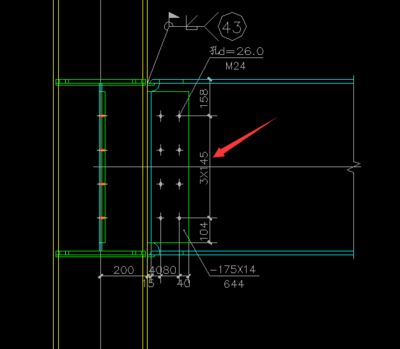

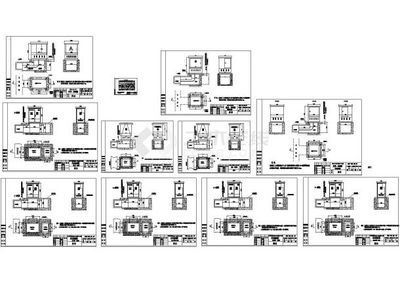

鋼結構符號國家標準查詢鋼結構圖紙解讀教程鋼結構設計軟件推薦鋼結構施工注意事項鋼結構平面圖紙符號大全(常見的鋼結構平面圖紙符號及其含義) 結構工業裝備施工 第1張鋼結構平面圖紙符號大全鋼結構平面圖紙符號大全(常見的鋼結構平面圖紙符號及其含義) 結構工業裝備施工 第2張鋼結構平面圖紙符號大全(常見的鋼結構平面圖紙符號及其含義) 結構工業裝備施工 第3張鋼結構平面圖紙符號大全(常見的鋼結構平面圖紙符號及其含義) 結構工業裝備施工 第4張鋼結構平面圖紙符號大全(常見的鋼結構平面圖紙符號及其含義) 結構工業裝備施工 第5張
