鋼結構螺栓預埋是現代建筑施工中的一項關鍵技術，它涉及在建筑物的建造過程中預先植入螺栓，以增強結構的穩定性和耐久性。這種預埋技術通常用于支撐屋頂、墻體或其他重型結構部件，確保它們能夠承受預期的壓力和負荷。，，在施工過程中，首先需要精確測量并確定螺栓的位置，然后使用專業工具（如電鉆）將螺栓植入預定位置。通過專用的連接件（通常是焊接或機械固定方式）將螺栓與主體結構牢固地連接起來。這一步驟對于保證整個結構的完整性和安全性至關重要。，，鋼結構螺栓預埋不僅提高了建筑物的結構性能，還有助于延長其使用壽命，并減少未來維修或更換的成本。在設計和建造過程中，采用正確的預埋技術和材料選擇對于確保建筑安全和功能性是不可或缺的。

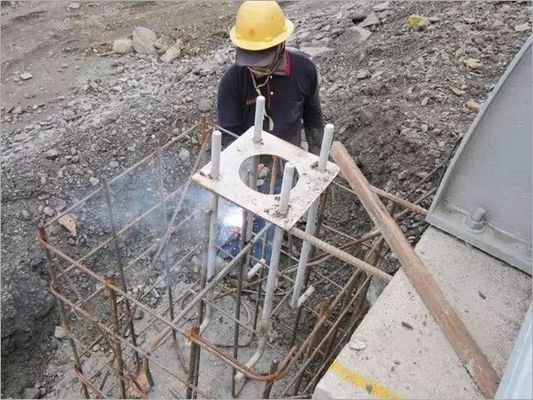

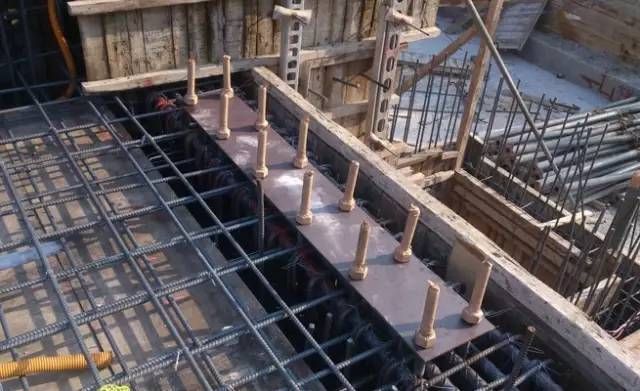

鋼結構螺栓預埋圖片

關于鋼結構螺栓預埋的具體圖片，我無法直接提供，因?yàn)槲业墓δ苤饕俏淖中畔⒌奶幚砗头治觥２贿^，我可以為您提供一些關于鋼結構螺栓預埋的文字描述和步驟，這些信息可能會幫助您更好地理解鋼結構螺栓預埋的過程。

預埋螺栓的重要性

鋼結構作為一種承重結構體系，因其自重輕、強度高、塑性韌性好、抗震性能優越等特點，被廣泛應用于各種建筑中。在鋼結構施工中，預埋螺栓技術是關鍵的一環，它涉及到鋼結構（柱）與鋼筋混凝土基礎的聯結，直接影響到鋼結構安裝的質量和效率。

預埋螺栓的工藝流程

預埋螺栓的工藝流程包括以下幾個主要步驟：

1. 施工準備：包括地腳螺栓的加工、定型模具的設計加工、測量精度的控制等。
2. 施工順序：根據鋼結構柱的平面布置，先從角柱或邊柱開始，沿縱軸方向固定預埋螺栓。如果是多跨度鋼結構，則應以中間跨縱軸向兩側縱軸流水施工，以減小測量和施工誤差，提高整體安裝精度。
3. 獨立支架系統的安裝：由于鋼結構混凝土基礎的設計尺寸較大，且支模高度遠低于地腳螺栓的預埋高度，因此需要采用一套獨立的支架系統來確保預埋螺栓的精度。
4. 定型模具的就位調整：利用經緯儀或全站儀在支架系統的井字架上測設縱橫向軸線點，拉線形成十字軸線，然后把定型模具轎桿架于井字架水平桿上，使模具鋼板上的十字刻線與井字架軸線拉線對正，用腳手扣件將轎桿與水平桿聯接。
5. 預埋螺栓的安裝調整：把預埋螺栓從模具鋼板鉆孔下穿入，按設計要求預留外露螺紋長度，并用兩個螺母將其固定；用水準儀檢測螺栓頂部標高，通過上下螺母微調至符合標高要求，擰緊螺母。

注意事項

在預埋螺栓的過程中，需要注意以下幾點：

• 確保螺栓的相對位置準確，避免因偏差過大而導致鋼結構安裝出現問題。
• 在混凝土澆筑前，應對預埋螺栓進行全面的復核，以確保其位置和標高的準確性。
• 對于不同類型的地腳螺栓，有不同的安裝要求和注意事項，例如脹錨地腳螺栓的安裝應滿足特定的條件，粘接地腳螺栓在安裝時要注意孔內雜物的清理和防潮措施。

希望以上信息能夠幫助您更好地理解和掌握鋼結構螺栓預埋的技術要點。如果您需要具體的圖片資料，建議您可以查閱相關的建筑施工手冊、專業論壇或者聯系專業的鋼結構施工單位獲取。
