桁架樓承板安裝圖片 尺寸(桁架樓承板基本尺寸規格)

桁架樓承板是一種常見的建筑結構材料,用于支撐和固定建筑物的屋頂、墻面和地板。其安裝過程需要精確控制尺寸,以確保結構的穩固性和安全性。根據提供的內容,以下是桁架樓承板的尺寸規格:,,1. 長度:通常為2米、4米、6米、8米等,具體長度根據實際需求和設計而定。,2. 寬度:一般為1.5米、2米、2.5米等,具體寬度取決于建筑物的高度和跨度。,3. 厚度:通常為0.5毫米至3.5毫米,具體厚度取決于材料類型和設計要求。,4. 材質:常見的有Q235鋼、Q345鋼等,具體材質應根據工程要求和預算選擇。,,在安裝桁架樓承板時,需要注意以下幾點:,,1. 確定安裝位置:確保桁架樓承板的位置正確,與建筑物的其他部分保持協調。,2. 準備工具和材料:準備好所需的工具和材料,如電鉆、螺絲刀、螺栓等。,3. 安裝基礎:確保桁架樓承板的基礎平整、牢固,以便能夠承受上部的重量。,4. 連接件:將桁架樓承板與建筑物的其他部分連接起來,確保整體穩定性。,,桁架樓承板的安裝需要精確控制尺寸,選擇合適的材質和工具,并確保基礎牢固。通過遵循這些步驟,可以確保桁架樓承板的安裝質量,為建筑物提供穩定的支撐。

桁架樓承板安裝圖片 尺寸

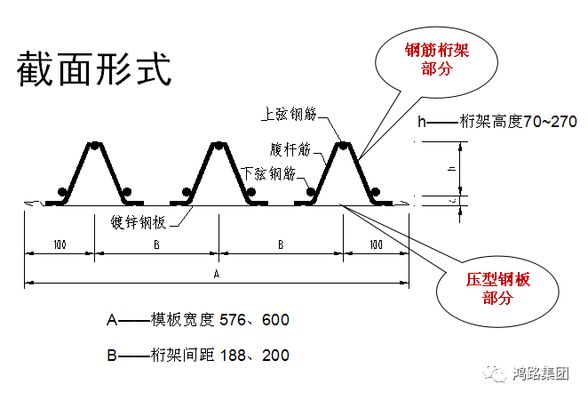

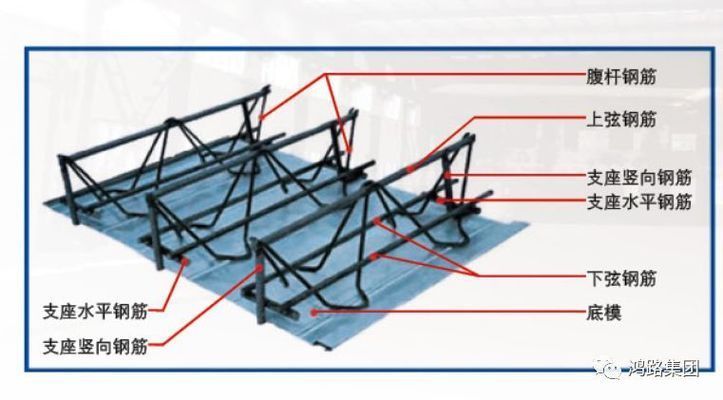

桁架樓承板的尺寸規格

在探討桁架樓承板的安裝之前,了解其基本尺寸規格是非常重要的。根據提供的搜索結果,桁架樓承板的尺寸規格包括以下幾個方面:

參數規格描述
上弦鋼筋直徑6-12mm
下弦鋼筋直徑6-12mm
腹桿鋼筋直徑4-8mm
鋼筋桁架高度70-270mm
支座水平鋼筋直徑8-10mm
底模鋼板寬度576mm,600mm
底模鋼板厚度0.4mm-0.8mm
樓承板長度1.0m-12.0m
樓板厚度100mm-300mm
混凝土保護層厚度15mm,20mm

這些規格為桁架樓承板的設計和安裝提供了基礎參數。

桁架樓承板的安裝步驟

安裝桁架樓承板是一個細致的過程,主要包括以下幾個步驟:

  1. 鋪設準備:首先,需要根據圖紙指示,在開始的地方配置基準線,并裝上第一塊板,讓它的支座豎筋和鋼梁點焊接固定住。
  2. 板材鋪設:按照順序裝上其他板材,注意鋪設的時候,每一鋪一塊板都要依照?qǐng)D紙矯正。
  3. 連接方式:樓板板需使用扣合途徑連接,兩個板子間的拉鉤連接必須緊密,確保混凝土澆筑的時候不會遺漏,并且排板的朝向要相同,桁架節點的間距是200毫米,不同模板的橫向節點必須對準。
  4. 特殊部位處理:在鋼柱角部、核心筒轉角的地方,梁面襯墊連接板類平面形狀變化的地方,可能需要對板材進行切割,實施前要對切割的尺寸進行檢驗,之后板材頭部依舊需要按照原來的需求焊接鋼筋。
  5. 鋼筋桁架定位:鋼筋桁架要平行在鋼筋頭部,底模和鋼筋的搭接不可低于30毫米,順著長度朝向把鍍鋅鋼板和鋼梁點焊接,保證間距是300毫米即可。
  6. 安裝細節:杠精演架垂直在鋼梁,頭部板材,頭部豎向鋼筋和鋼洋的搭接長度要不小于5d和50毫米,還要保證鍍鋅底漆模可以搭接到鋼梁。
  7. 后續工序:鋪設到相應面積后,再依照設計需求設置樓板支座筋、連接筋、加強筋等等。安裝邊模板需把線拉直,調整恰當后,拿鋼筋的一頭和栓釘點焊,一頭和邊模板點焊,把編模板固定住,保證邊模板下方和鋼梁上端焊接點的距離有300毫米。

結論

雖然我無法直接提供桁架樓承板安裝的圖片,但通過上述文字描述,您可以對桁架樓承板的安裝有一個全面的理解。如果您需要具體的圖片資料,建議聯系專業的建筑施工團隊或相關的建筑設備供應商獲取更詳細的信息。
