螺旋樓梯平面圖(螺旋樓梯平面圖的基本繪制方法、設計要點以及注意事項)

螺旋樓梯平面圖是一種用于展示螺旋樓梯設計細節的視覺工具。繪制螺旋樓梯平面圖的基本步驟包括確定樓梯的起點和終點,測量樓梯的高度、寬度和傾斜角度,以及繪制樓梯的每一級臺階。在設計螺旋樓梯時,應注意保持樓梯的整體美觀性和實用性,確保樓梯的坡度適中,以便于行走。還需要考慮樓梯的照明和通風條件,以確保使用者的安全和舒適。在繪制螺旋樓梯平面圖時,還需要注意一些細節問題,例如樓梯的轉角處理、扶手的設計以及樓梯與空間的關系等。螺旋樓梯平面圖是一種重要的設計工具,可以幫助設計師更好地理解和展示螺旋樓梯的設計要求和效果。

螺旋樓梯平面圖

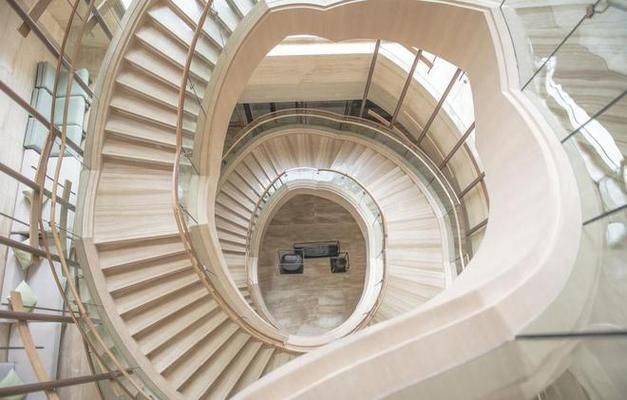

螺旋樓梯因其獨特的外觀和節省空間的特點,在建筑設計中越來越受歡迎。以下是關于螺旋樓梯平面圖的一些詳細信息。

繪制螺旋樓梯平面圖的步驟

螺旋樓梯平面圖的繪制涉及到幾個關鍵步驟,這些步驟可以幫助設計師精確地創建出符合實際需求的樓梯平面圖。以下是根據搜索結果總結的繪制步驟:

  1. 找圓心:首先,需要找到螺旋樓梯的圓心。這可以通過偏移命令來實現,即偏移中心線,使兩條中心線偏移后十字相交,交點即為圓心。
  2. 繪制外圓和內圓:接下來,采用圓心半徑方法繪制外圓和內圓。外圓的半徑通常較大,例如1330mm和1380mm;內圓的半徑較小,如330mm和380mm。也可以通過偏移方式繪制內圓。
  3. 繪制斜線:然后,需要繪制斜線,采用起始邊設置為東邊,正方向為逆時針,斜線繪制方法繪制角度為-76度和-194度的兩斜線。
  4. 修剪圓:使用修剪命令修剪內圓和外圓,以便后續步驟的操作。
  5. 定數等分:將修剪后的所有內外圓定數等分成9等分,這一步驟對于形成踏步至關重要。
  6. 顯示節點:選擇菜單“格式”/“點樣式”,將點設置為眼睛可見的點,以便于下一步的操作。
  7. 使用節點:在CAD狀態欄下的對象捕捉中右鍵,點擊設置,勾選節點復選框。如果不勾選,則不能選中這9個節點。
  8. 形成踏步:最后,用直線對應連接內圓和外圓上的9個點形成踏步即可。

螺旋樓梯平面圖的設計要點

在設計螺旋樓梯平面圖時,還需要考慮以下幾個要點:

  • 尺寸標準:樓梯的最高一級踏步到天花板的高度應高于1.8米,踏板長度應小于1200mm。臺階的高度通常在20-30厘米之間,最高的一級踏步可以到天花板的高度,需要有個不低于兩米的凈空,最低的則應不低于1.8米。
  • 欄桿和扶手:兩根欄桿中心距離以8cm為宜,不大于12.5厘米,扶手高度到腰部的位置,大概85-90厘米,扶手直徑以5.5厘米為佳。
  • 中柱旋轉式樓梯:這種樓梯比較節省空間,如果空間比較小的話,旋轉樓梯的洞口尺寸最小可以開到13001300MM,或者14001100MM。由于只有一個中心的受力點,在外側行走時,踏步板可能會處于上下晃動的狀態。

螺旋樓梯平面圖的下載資源

如果您正在尋找螺旋樓梯平面圖的CAD文件,以下是一些相關的下載資源:

  • 某某建筑螺旋樓梯平面圖CAD圖,含平面圖,大樣圖等。
  • 現代時尚即美觀有節約空間的螺旋盤梯樓梯圖,因地制宜僅供參考。
  • 某三跑樓梯CAD設計平面圖,資料內容包括:平面圖,立面圖等。
  • 某別墅螺旋樓梯平面剖面圖(CAD),其包含的內容為平面圖,螺旋樓梯A剖面圖,螺旋樓梯B剖面圖1:50等內容,設計詳實規范,可供下載參考。
  • 旋轉樓梯平面圖和節點cad圖紙,其包括樓梯平臺支撐布置圖、一層樓梯間緩臺平面圖等內容,具有下載參考價值。

以上信息提供了螺旋樓梯平面圖的基本繪制方法、設計要點以及相關的下載資源。希望這些信息能夠幫助您更好地理解和設計螺旋樓梯平面圖。
