本設計書針對一個21米高的鋼結構屋架進行詳細計算，旨在確保結構的穩定性、安全性和功能性。對屋架的基本參數進行了定義，包括材料類型、尺寸以及支撐條件。運用了多種工程力學原理和計算方法，如彈性理論、強度理論和穩定性分析，對屋架的受力情況進行了詳細的計算和分析。在設計過程中，還考慮了各種可能的荷載因素，如風載、雪載和地震力等，并采用了相應的計算公式和設計規范來評估這些荷載對屋架的影響。根據計算結果，對屋架的結構形式、截面尺寸和連接方式進行了優化設計，以滿足設計要求并提高結構的承載能力。整個設計過程注重細節處理，確保了設計的合理性和可靠性。

鋼結構屋架設計計算書21m

設計資料

鋼結構屋架的設計計算書通常包含了設計的基本信息，例如地理位置、荷載情況、材料選擇等。以下是根據搜索結果整理的一些關鍵設計參數：

• 地理位置：設計資料通常會指定具體的地理位置，以便考慮當?shù)氐臍夂驐l件和地震設防烈度。例如，某個設計資料提到了北京地區的金工車間。
• 荷載情況：荷載包括恒荷載（如屋面材料自重）、活荷載（如積灰荷載）和風荷載等。例如，一個設計示例中提到屋面積灰荷載為0.6kN/m2，屋面活荷載為0.35kN/m2，雪荷載為0.45kN/m2，風荷載為0.5kN/m2。
• 材料選擇：鋼材的選擇對于屋架的性能至關重要。通常會選擇具有良好焊接性能和足夠強度的鋼材。例如，一些設計資料中推薦使用Q235-B鋼材，焊條采用E43型。

結構形式與選型

屋架的形式和尺寸是設計計算書中的重要內容。梯形鋼屋架是一種常見的形式，它具有良好的受力性能和經濟性。以下是關于梯形鋼屋架的一些設計要點：

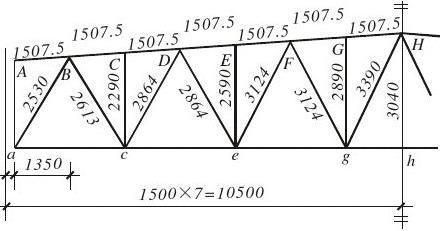

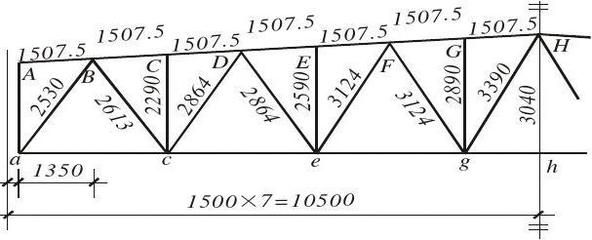

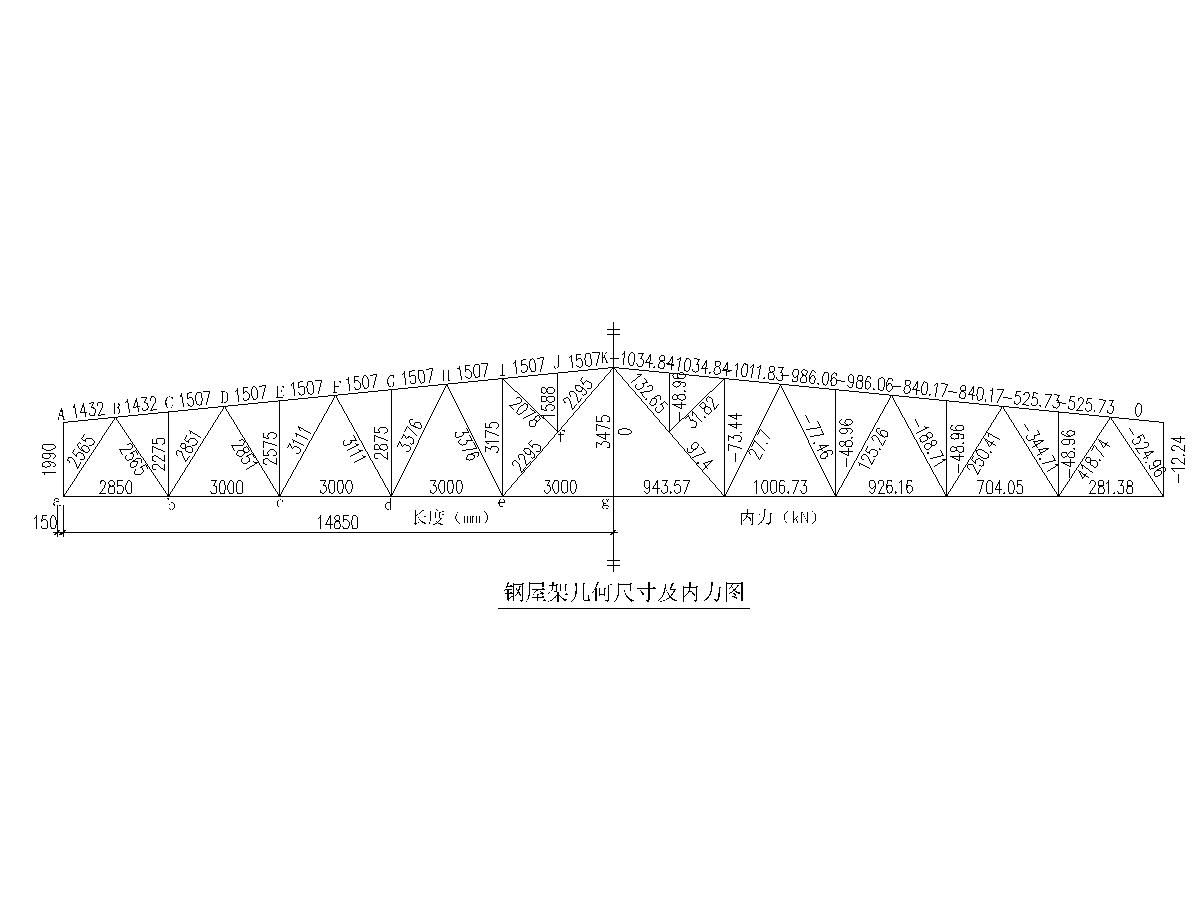

• 屋架形式：梯形屋架的屋架形式及幾何尺寸是設計的關鍵。例如，一個設計示例中提到屋架計算跨度為L0=L-300=20700mm，端部高度取H0=1990mm，中部高度取H=H0+1/2iL=1990+0.1×2100/2=3040mm。
• 支撐布置：支撐的布置對于保證屋架的穩定性和整體性非常重要。例如，橫向支撐對保證上弦桿的側向穩定性有重要作用，需設置上弦橫向支撐。由于房屋的跨度和高度較小，且室內無懸掛吊車，故不設下弦平面橫向支撐。

桿件內力計算

屋架的桿件內力計算是設計計算書的核心部分，它涉及到各個桿件在不同荷載組合下的內力分析。以下是關于桿件內力計算的一些要點：

• 荷載組合：荷載組合是指將不同的荷載按照一定的規則進行組合，以模擬實際使用中的荷載情況。例如，一個設計示例中提到荷載組合按全跨永久荷載和全跨可變荷載計算。
• 內力計算：內力計算包括對各個桿件在單位荷載作用下的內力進行計算。例如，一個設計示例中給出了各個桿件在單位荷載作用下的內力。

桿件截面選擇

桿件截面的選擇是根據桿件的內力計算結果來進行的，目的是確保桿件能夠承受預期的荷載而不發生破壞。以下是關于桿件截面選擇的一些要點：

• 截面選擇：截面選擇需要考慮桿件的內力大小、桿件的長細比等因素。例如，一個設計示例中提到上弦桿整個上弦桿采用等截面、不等邊軋制角鋼，按最大內力計算。
• 穩定性驗算：穩定性驗算是確保桿件在荷載作用下不會失去穩定性。例如，一個設計示例中提到了繞截面對稱軸失穩時，應考慮彎扭曲影響，用換算長細比代替。

節點設計

節點設計是屋架設計中的一個重要環節，它涉及到桿件之間的連接方式和連接細節。以下是關于節點設計的一些要點：

• 節點連接：節點連接通常采用焊接或螺栓連接。例如，一個設計示例中提到了用E50型焊條設所有的焊縫均為側面角焊縫。
• 焊縫計算：焊縫計算是為了確保連接部位的強度滿足要求。例如，一個設計示例中給出了焊縫所受的力為左右兩下弦桿的內力差ΔN=698.04KN，受力較大處的肢背出的焊縫應力為。

總結

鋼結構屋架設計計算書是一個系統工程，涉及到了設計資料、結構形式與選型、桿件內力計算、桿件截面選擇、節點設計等多個方面。每個環節都需要仔細計算和校核，以確保屋架的安全性和經濟性。上述內容提供了鋼結構屋架設計計算書的一些基本框架和要點，希望能夠幫助您更好地理解和掌握鋼結構屋架的設計方法。
