碳纖維加固設(shè)計說明是針對碳纖維材料在結(jié)構(gòu)工程中的使用而制定的詳細指導(dǎo)文件。它涵蓋了碳纖維的選取、安裝、錨固以及與現(xiàn)有結(jié)構(gòu)的連接等關(guān)鍵步驟，確保了碳纖維加固系統(tǒng)能夠有效提升結(jié)構(gòu)的性能和耐久性。，，在碳纖維的選擇上，必須根據(jù)被加固構(gòu)件的具體需求進行，如強度、剛度、耐疲勞性能及耐腐蝕性等指標。碳纖維的鋪設(shè)方式通常采用單向鋪貼或雙向鋪貼，以適應(yīng)不同的加固目的。安裝過程中，需注意碳纖維與原構(gòu)件之間的粘結(jié)質(zhì)量，以確保其能充分發(fā)揮作用。，，碳纖維與原構(gòu)件的連接方式多樣，包括機械固定、化學(xué)膠黏劑粘貼、預(yù)埋件固定等，每種方法都有其適用場景和優(yōu)缺點。對于碳纖維加固后的結(jié)構(gòu)，還需定期進行檢查和維護，以保持其最佳工作狀態(tài)。，，碳纖維加固設(shè)計說明為工程師提供了一套詳盡的操作指南，確保碳纖維加固技術(shù)能夠在各種工程實踐中得到有效應(yīng)用，從而顯著提高結(jié)構(gòu)的安全性和使用壽命。

以下是碳纖維加固設(shè)計說明的相關(guān)內(nèi)容：

一、加固基本原則

1. 加固順序
   • 加固前應(yīng)遵循先支撐后加固，先卸荷后施工的原則。這是為了確保在加固過程中結(jié)構(gòu)的穩(wěn)定性，避免在加固時結(jié)構(gòu)因承受額外荷載而發(fā)生破壞。例如在對梁進行碳纖維加固時，如果不先進行支撐和卸荷，梁在加固過程中可能因自身荷載和施工荷載而產(chǎn)生變形甚至斷裂。
2. 基層處理要求
   • 鑿除裂縫，生銹，松動的混凝土，沖洗干凈（界面應(yīng)鑿毛）。用鋼絲刷或電磨刷對已經(jīng)生銹的鋼筋進行除銹清理干凈。只有基層處理干凈、堅實，才能保證碳纖維與混凝土結(jié)構(gòu)有良好的粘結(jié)性能。例如在一些老舊建筑的加固工程中，混凝土表面可能存在較多的銹跡和疏松部分，如果不進行徹底清理，碳纖維加固的效果將大打折扣。
   • 粘碳纖維加固基材必須堅實，結(jié)面不應(yīng)有酥松、孔洞及風(fēng)化等缺陷，其現(xiàn)場實測強度等級不應(yīng)低于C15，且混凝表面的正拉結(jié)強度不得低于1.5MPa。這是對被加固結(jié)構(gòu)的基本強度要求，以確保碳纖維加固能夠有效提高結(jié)構(gòu)的承載能力。

二、材料要求

1. 碳纖維材料
   • 碳纖維布采用一級300G/m，計算厚度為0.167mm，抗拉強度標值不小于3400MPa，彈性模量不小于210000MPa，伸長率不小于1.4%。并且碳纖維布要求有出廠合格證。這些性能指標保證了碳纖維布在加固工程中的強度和變形能力，能夠有效地承擔(dān)結(jié)構(gòu)增加的荷載。例如在對承受較大拉力的梁進行加固時，需要碳纖維布具有較高的抗拉強度。
   • 底層樹脂、找平材料、浸漬樹脂必須為同一廠家并按廠家要求配制。這樣可以確保各材料之間的相容性，保證碳纖維布與混凝土結(jié)構(gòu)之間的粘結(jié)效果。不同廠家的材料可能在化學(xué)組成和性能上存在差異，如果混合使用可能會導(dǎo)致粘結(jié)不牢固等問題。
2. 其他材料
   • 鋼材應(yīng)具有抗拉強度、伸長率、屈服強度、冷彎試驗及硫、磷、碳含量的合格保證。在碳纖維加固工程中，可能會用到鋼材（如種植鋼筋等），鋼材的質(zhì)量合格是保證加固結(jié)構(gòu)整體性能的重要因素。例如在采用碳纖維加固和植筋相結(jié)合的加固方式時，鋼材的質(zhì)量直接影響到結(jié)構(gòu)的連接性能。

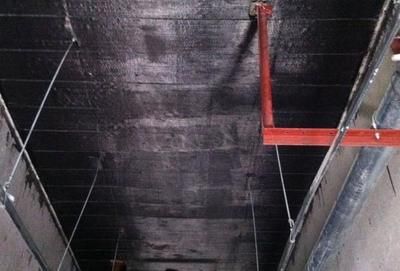

三、粘貼工藝要求

1. 粘貼操作
   • 按工藝規(guī)定配制浸漬膠，并均勻涂抹于粘貼部位，將碳纖維布用手輕壓貼于需貼的位置，宜用專用的滾筒順纖維方向多次滾壓擠除氣泡，使浸漬樹脂充分浸透碳纖維，滾壓時不得損傷碳纖維布。在碳纖維布的表面均勻涂浸漬脂。正確的粘貼工藝可以保證碳纖維布與混凝土之間的粘結(jié)質(zhì)量，使碳纖維布能夠有效地與混凝土結(jié)構(gòu)共同受力。例如，如果氣泡未被充分擠出，會影響碳纖維布與混凝土之間的粘結(jié)面積，從而降低加固效果。
2. 搭接要求
   • 關(guān)于碳纖維布搭接的一般原則：
     • 搭接長度不小于150mm。
     • 多層粘貼時，如有搭接，搭接部位不可在同側(cè)，各層碳布之間應(yīng)錯開施工。
     • 對于混凝土梁，搭接部位應(yīng)在構(gòu)件兩端，不超過跨長的1/3。如果設(shè)計說明中未明確搭接要求，則依照現(xiàn)行相關(guān)規(guī)范執(zhí)行。合理的搭接設(shè)計可以保證碳纖維布在加固結(jié)構(gòu)中的連續(xù)性和整體性，避免出現(xiàn)薄弱部位。例如在多層碳纖維布粘貼時，如果搭接部位在同側(cè)，可能會導(dǎo)致該部位的應(yīng)力集中，影響加固效果。

四、質(zhì)量檢測與驗收

1. 粘貼面積與位置偏差
   • 碳纖維片材的實際粘貼面積不應(yīng)少于設(shè)計面積，位置偏差不應(yīng)大于10mm。這是保證碳纖維加固效果達到設(shè)計要求的基本條件。如果粘貼面積不足或位置偏差過大，會影響結(jié)構(gòu)加固后的承載能力和穩(wěn)定性。
2. 粘結(jié)質(zhì)量檢測
   • 碳纖維片材與混凝土之間的粘結(jié)質(zhì)量可用小錘輕輕擊或手壓碳纖維片材表面的方法檢查，總有效面積不應(yīng)低于95%。當碳纖維布的空鼓面積不大于10cm2時可采用針管注膠的方法進行修補；當空鼓面積大于10cm2時宜將空部的纖維片材切除重新搭接貼上等量的碳纖維片材，搭接長度不應(yīng)小于100mm。通過對粘結(jié)質(zhì)量的檢測，可以及時發(fā)現(xiàn)加固工程中的問題并進行修復(fù)，確保碳纖維加固的有效性。例如在檢測過程中發(fā)現(xiàn)大面積空鼓，按照規(guī)定進行處理可以保證碳纖維布與混凝土結(jié)構(gòu)的協(xié)同工作能力。

五、環(huán)境要求

1. 使用環(huán)境溫度
   • 粘貼碳纖維加固的構(gòu)件，其長期使用的環(huán)境溫度不應(yīng)高于60°C。因為碳纖維材料和粘結(jié)樹脂在高溫環(huán)境下性能可能會發(fā)生變化，影響加固效果和結(jié)構(gòu)的安全性。例如在一些工業(yè)廠房或者高溫車間的建筑加固工程中，需要考慮環(huán)境溫度對碳纖維加固的影響。
2. 防護要求
   • 粘貼在混凝構(gòu)件表面上的纖維復(fù)合材，不得直接暴露于陽光或有害介質(zhì)，其表面應(yīng)進行防護處理。表面防護材料應(yīng)對纖維及膠粘劑無害，且應(yīng)與膠粘劑有可靠的粘結(jié)強度及相互協(xié)調(diào)的變形性能。防護處理可以延長碳纖維加固結(jié)構(gòu)的使用壽命，防止碳纖維材料受到外界環(huán)境因素（如紫外線、化學(xué)物質(zhì)等）的侵蝕。

六、其他要求

1. 規(guī)范遵循
   • 本項目除注明外尚應(yīng)滿足《混凝結(jié)構(gòu)加固設(shè)計規(guī)范》GB50367 - 2013的要求。施工時請結(jié)合圖集《混凝土結(jié)構(gòu)加固構(gòu)造》(13G.311 - 1)、《建筑結(jié)構(gòu)加固施工圖設(shè)計表示方法》(07SG111 - 1)。遵循相關(guān)規(guī)范和圖集可以保證碳纖維加固設(shè)計和施工的標準化和規(guī)范化。
2. 施工隊伍要求
   • 加固應(yīng)由專業(yè)隊伍施工

碳纖維加固施工流程碳纖維材料選擇標準碳纖維加固質(zhì)量檢測方法碳纖維加固環(huán)境適應(yīng)性碳纖維加固設(shè)計說明
