光伏屋頂結構圖是用于展示光伏系統布局和組件位置的圖形表示。以下是繪制光伏屋頂結構圖的基本步驟和一些重要注意事項：，，基本步驟：，1. 確定屋頂尺寸：測量并記錄屋頂?shù)拿娣e，以便準確計算所需的光伏板數量。，2. 規劃安裝位置：根據屋頂?shù)男螤詈蛢A斜角度，選擇合適的安裝位置，確保光伏板能夠最大限度地接收陽光。，3. 設計光伏板排列：根據屋頂?shù)男螤詈痛笮。O(shè)計光伏板的排列方式，以優化能量捕獲和減少陰影區域。，4. 添加其他組件：考慮安裝逆變器、支架、電纜和其他相關設備，并將其納入結構圖中。，5. 標注細節：在結構圖中添加必要的標注，如電池板朝向、連接點、電纜走向等。，6. 檢查和調整：仔細檢查結構圖，確保所有信息準確無誤，并進行必要的調整。，，注意事項：，- 確保屋頂有足夠的承重能力來支撐光伏板和其他組件。，- 考慮到風力、雪負荷和動物活動等因素對光伏板的影響。，- 遵循當?shù)亟ㄖ?guī)范和法規，確保結構圖符合相關規定。，- 使用高質量的材料和專業工具，以確保結構的穩定性和耐久性。，- 與專業人士合作，確保結構圖的準確性和可靠性。

光伏屋頂結構圖繪制方法

繪制光伏屋頂結構圖是一項技術性較強的工作，需要一定的專業知識和工具。以下是繪制光伏屋頂結構圖的基本步驟和注意事項：

1. 準備工作

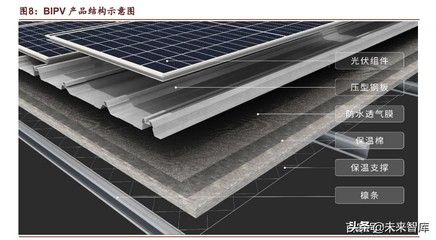

• 了解基本結構：首先，需要了解光伏屋頂?shù)幕窘Y(jié)構，包括支架、電池組件、連接件等。
• 選擇合適的軟件：常用的繪圖軟件有AutoCAD、SketchUp等。選擇一個你熟悉且功能強大的軟件進行繪圖。

2. 繪制基礎結構

• 平面布局：在圖紙上繪制屋頂?shù)钠矫娌季?，包括屋頂?shù)某叽?、形狀和方向?/li>
• 支架位置：根據光伏系統的安裝要求，確定支架的位置。支架可以是獨立底座基礎、復合底座基礎等。
• 組件排列：在支架上繪制電池組件的排列方式，確保組件之間的間距和排列方向符合設計要求。
• 連接件：繪制連接件的位置，確保所有組件和支架之間連接穩固。

3. 詳細設計

• 支架細節：繪制支架的詳細結構，包括支架的材料、尺寸、連接方式等。
• 電氣連接：繪制電池組件的電氣連接線路，確保線路布局合理、安全。
• 通風設計：考慮空氣流通的設計，確保電池組件在工作時能保持較低的溫度，提高效率。
• 安全措施：標注必要的安全標志和防護措施，確保安裝過程和使用過程的安全。

4. 三維建模（可選）

• 使用SketchUp：如果需要更直觀的效果，可以使用SketchUp進行三維建模。在SketchUp中繪制屋頂、支架和電池組件，形成三維結構圖。
• 渲染和動畫：利用SketchUp的渲染和動畫功能，生成更逼真的效果圖和動畫，便于展示和溝通。

5. 檢查和優化

• 審查圖紙：仔細檢查圖紙的每一個細節，確保沒有遺漏或錯誤。
• 優化設計：根據實際需求和反饋，對設計進行優化，提高系統的性能和可靠性。
• 標注和說明：在圖紙上添加必要的標注和說明，確保施工人員能夠準確理解和執行。

6. 輸出和分享

• 保存文件：將繪制好的圖紙保存為標準的CAD文件格式，便于后續使用和修改。
• 打印和分享：將圖紙打印出來或通過電子方式分享給相關人員，確保所有人都能獲取到最新的設計信息。

示例圖

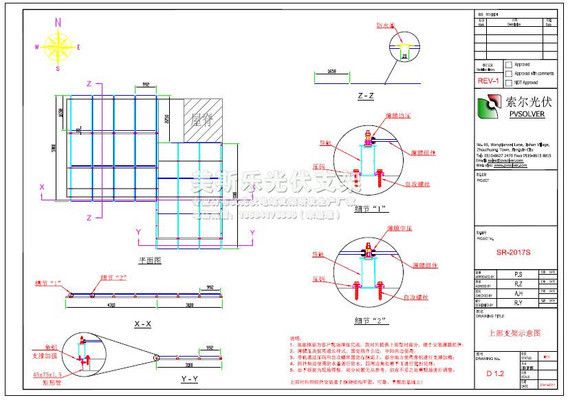

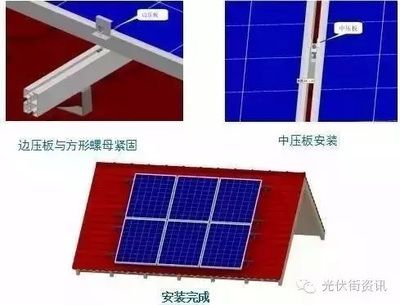

以下是一個簡單的光伏屋頂結構圖示例，展示了支架和電池組件的布局：

總結

繪制光伏屋頂結構圖需要綜合考慮多個因素，包括結構設計、電氣連接、通風設計和安全措施。通過使用專業的繪圖軟件和詳細的標注，可以確保圖紙的準確性和實用性。希望以上步驟和注意事項對你有所幫助。
