鋼屋架荷載計算是一項關鍵的工程任務，旨在確保結構安全和合理使用。該過程涉及對鋼屋架自重、風荷載、雪荷載、活荷載以及活荷載進行精確計算，并采用適當?shù)姆椒ê妥⒁馐马梺硖幚磉@些荷載。鋼屋架自重荷載的計算需要根據材料密度和體積來計算。風荷載的計算需要考慮風速、屋面形狀等因素。雪荷載的計算則需考慮積雪深度和覆蓋面積。活荷載的計算包括了各種可能的臨時或永久負荷，如人員、設備等。在計算過程中，需要注意荷載組合、設計規范要求以及施工條件的影響。通過綜合考慮這些因素，可以確保鋼屋架的承載力和穩定性滿足設計要求，從而保障建筑物的安全與耐久性。

鋼屋架荷載計算方法

在進行鋼屋架設計時，需要考慮多種荷載，包括自重荷載、風荷載、雪荷載、活荷載等。以下是詳細的計算方法和注意事項：

1. 自重荷載

自重荷載是指鋼屋架本身的重量。根據《建筑結構荷載規范GB50009》，鋼屋架自重計算公式為：$p_k = 0.12 + 0.011L \, (kN/m^2)$pk?=0.12+0.011L(kN/m2)其中，$L$L 是屋架跨度，單位為米.

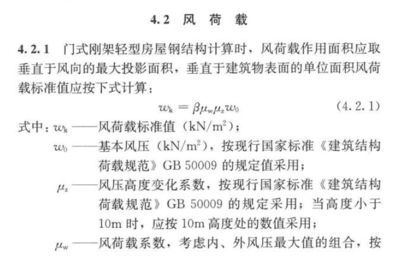

2. 風荷載

風荷載是指風對屋架產生的壓力。風荷載體型系數可以按《建筑結構荷載規范》(GB50009-2012)取值，也可以按《門式剛架輕型房屋鋼結構技術規程》(CECS102:2002，2012版)取值。基本風壓應按荷載規范附錄E.4中附表E.5給出的50年一遇的風壓采用，但不得小于0.3 kN/m2.

3. 雪荷載

雪荷載是指積雪對屋架產生的壓力。雪荷載標準值的計算方法如下：

1. 按照規范50009-2012，考慮 $\mu_r$μr? — 屋面積雪分布系數，基本雪壓乘以積雪系數便是雪荷載標準值。
2. 設計建筑結構及屋面的承重構件時，可按下列規定采用積雪的分布情況：
   • 屋面板和檁條按積雪不均勻分布的最不利情況采用。
   • 屋架和拱殼可分別按積雪全跨均勻分布情況、不均勻分布的情況和半跨的均勻分布的情況采用。
   • 框架和柱可按積雪全跨的均勻分布情況采用.

4. 活荷載

活荷載是指在鋼屋架上進行的各種活動引起的荷載，如起重機、天窗等。對于沒有起重機天窗的情況，一般可以根據標準的荷載系數計算。例如，對于常見的工業廠房，活荷載系數為0.5 kN/m2，可以將這個系數乘以屋面的面積，得到活荷載的荷重大小.

5. 其他注意事項

1. 正確選擇材料：鋼屋架結構一般使用Q235B鋼，各種構件的尺寸和厚度需要根據設計荷載來選擇。
2. 正確確定結構形式：在設計鋼屋架結構時，應根據實際情況選擇合適的結構形式，如單跨或多跨結構、等截面或變截面結構等。
3. 合理設置支撐：鋼屋架結構在受到荷載作用時，需要合理設置支撐結構，以保證結構的穩定性.

總結

鋼屋架設計時，需要綜合考慮自重荷載、風荷載、雪荷載和活荷載等多種荷載。每種荷載的計算方法和注意事項都有明確的規定，確保設計的安全可靠。希望以上內容能幫助你更好地理解和計算鋼屋架的荷載。
