鋼結構廠房施工圖是建筑行業中的重要組成部分，它包含了多種類型的圖紙來指導施工過程。鋼結構廠房剖面圖提供了對建筑物內部結構的詳細視圖，包括梁、柱、樓板等構件的布局和尺寸，這對于確保結構的穩定性和安全性至關重要。鋼結構廠房立面圖則展示了建筑物的外觀和立面設計，包括窗戶、門、檐口和其他裝飾元素的位置和比例，這對塑造建筑的外觀形象和滿足法規要求具有重要作用。通過解讀這些圖紙，工程師和設計師可以確保整個施工過程的順利進行，同時滿足安全、質量和美觀的要求。

鋼結構廠房施工圖通常包含多種圖紙，以確保設計的完整性和施工的準確性。以下是常見的幾種圖紙及其作用：

1. 設計說明

• 內容：詳細描述設計的基本信息、設計依據、材料選擇、施工要求等。
• 作用：為施工人員提供設計背景和指導。

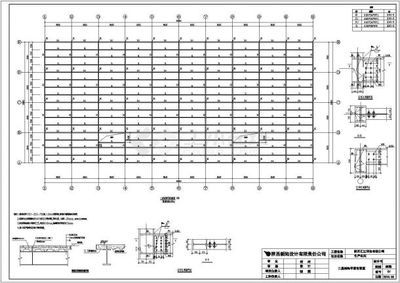

2. 平面圖

• 內容：展示建筑物的平面布局，包括各層的平面布置、尺寸標注、柱網布置等。
• 作用：幫助施工人員了解建筑物的整體布局和結構形式。
• 示例：一層平面圖、二層平面圖、屋頂平面圖等。

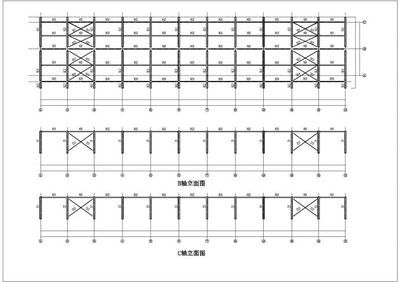

3. 立面圖

• 內容：展示建筑物的立面外觀，包括外墻的尺寸、材料、窗戶和門的位置等。
• 作用：幫助施工人員了解建筑物的外觀設計和立面構造。
• 示例：正立面圖、側立面圖、背立面圖等。

4. 剖面圖

• 內容：展示建筑物的內部結構，包括樓層高度、結構層次、墻體厚度等。
• 作用：幫助施工人員了解建筑物的內部構造和層次關系。
• 示例：1-1剖面圖、2-2剖面圖等。

5. 大樣圖

• 內容：詳細展示建筑物的局部構造，如節點詳圖、墻身大樣、門窗大樣等。
• 作用：幫助施工人員了解細節構造和施工方法。
• 示例：柱腳詳圖、屋面節點詳圖、墻身節點詳圖等。

6. 基礎圖

• 內容：展示建筑物的基礎結構，包括基礎平面布置、基礎詳圖等。
• 作用：幫助施工人員了解基礎的施工要求和位置。
• 示例：基礎平面布置圖、基礎詳圖等。

7. 結構圖

• 內容：展示建筑物的結構體系，包括鋼柱、鋼梁、屋面支撐等的布置和連接方式。
• 作用：幫助施工人員了解結構的力學性能和施工方法。
• 示例：柱平面布置圖、梁平面布置圖、屋面支撐布置圖等。

8. 電氣圖

• 內容：展示建筑物的電氣系統，包括照明、插座、防雷接地等。
• 作用：幫助施工人員了解電氣系統的布置和安裝要求。
• 示例：電氣平面圖、防雷接地平面圖、照明平面布置圖等。

9. 給排水圖

• 內容：展示建筑物的給排水系統，包括管道布置、設備位置等。
• 作用：幫助施工人員了解給排水系統的布置和安裝要求。
• 示例：給排水平面圖、消防平面圖、給排水系統圖等。

10. 其他專業圖

• 內容：根據項目需求，可能還包括暖通空調、消防、智能化系統等專業的圖紙。
• 作用：幫助施工人員了解各個專業的具體要求和施工方法。

這些圖紙共同構成了鋼結構廠房施工圖的完整體系，確保施工過程的順利進行和最終建筑物的質量。
