鋼屋架安裝工藝要點包括：在施工前要進行詳細的設計計算，確保結構安全。選擇合適的吊裝設備和工具，并確保其性能良好。應制定詳細的施工方案，并進行現場勘察，以確定最佳吊裝位置。在吊裝過程中，要嚴格按照設計方案進行操作，避免超載或傾斜等違規行為。要定期檢查吊裝設備和工具的運行狀態，確保其安全可靠。在施工過程中要注意安全防護措施，如佩戴安全帽、安全帶等，并做好現場清理工作。在鋼屋架安裝完成后，要進行全面的質量檢查和驗收工作，確保其符合設計和規范要求。

鋼屋架安裝的工藝要點

鋼屋架安裝是一項復雜的工程，涉及多個步驟和注意事項，以確保安裝質量和安全。以下是鋼屋架安裝的主要工藝要點：

1. 施工準備

• 材料和半成品：鋼構件型號、制作質量應符合設計要求和施工規范的規定，應有出廠合格證并附有技術文件。
• 連接材料：焊條、螺栓等連接材料應有質量證明書，并符合設計要求及有關國家標準的規定。
• 涂料：防銹涂料技術性能應符合設計要求和有關標準的規定，應有產品質量證明書。
• 主要機具：包括吊裝機械、吊裝索具、電焊機、焊鉗、焊把線、墊木、墊鐵、扳手、撬根、扭矩扳手、手持電砂輪、電鉆等。

2. 作業條件

• 構件數量和質量檢查：按構件明細表核對進場構件的數量，查驗出廠合格證及有關技術資料。
• 構件檢查：檢查構件在裝卸、運輸及堆放中有無損壞或變形，損壞和變形的構件應予矯正或重新加工。
• 防銹涂料：被碰損的防銹涂料應補涂，并再次檢查辦理驗收手續。
• 尺寸和質量檢查：對構件的外形幾何尺寸、制孔、組裝、焊接、摩擦面等進行檢查，做出記錄。
• 堆放場地：鋼結構構件應按安裝順序成套供應，現場堆放場地應滿足現場拼裝及順序安裝的需要。
• 拼裝工作臺：屋架分片出廠，在現場組拼應準備拼裝工作臺。
• 堆放方式：構件分類堆放，剛度較大的構件可以鋪墊木水平堆放。多層疊放時墊木應在一條垂線上。屋架宜立放，緊靠立柱，綁扎牢固。
• 施工組織設計：編制鋼結構安裝施工組織設計，經審批后，并向隊組交底。
• 預埋件檢查：檢查安裝支座及預埋件，取得經總包確認合格的驗收資料[[1()]]。

3. 操作工藝

3.1 工藝流程

• 作業準備 → 屋架組拼 → 屋架安裝 → 連接與固定 → 檢查、驗收 → 除銹、刷涂料[[1()]][[2()]]。

3.2 安裝準備

• 軸線控制點復驗：復驗安裝定位所用的軸線控制點和測量標高使用的水準點[[2()]]。
• 標高控制線和吊裝輔助線：放出標高控制線和屋架軸線的吊裝輔助線[[2()]]。
• 預埋件復驗：復驗屋架支座及支撐系統的預埋件，其軸線、標高、水平度、預埋螺栓位置及露出長度等，超出允許偏差時，應做好技術處理[[2()]]。
• 吊裝機械檢查：檢查吊裝機械及吊具，按照施工組織設計的要求搭設腳手架或操作平臺[[2()]]。
• 臨時加固措施：屋架腹桿設計為拉桿，但吊裝時由于吊點位置使其受力改變為壓桿時，為防止構件變形、失穩，必要時應采取加固措施，在平行于屋架上、下弦方向采用鋼管、方木或其它臨時加固措施[[2()]]。
• 鋼尺校對：測量用鋼尺應與鋼結構制造用的鋼尺校對，并取得計量法定單位檢定證明[[2()]]。

3.3 屋架組拼

• 拼裝平臺：屋架分片運至現場組裝時，拼裝平臺應平整[[2()]]。
• 組拼要求：組拼時應保證屋架總長及起拱尺寸的要求。
• 焊接檢查：焊接時焊完一面檢查合格后，再翻身焊另一面，做好施工記錄[[2()]]。
• 驗收后吊裝：經驗收后方準吊裝[[2()]]。
• 臨時加固：屋架及天窗架也可以在地面上組裝好一次吊裝，但要臨時加固，以保證吊裝時有足夠的剛度[[2()]]。

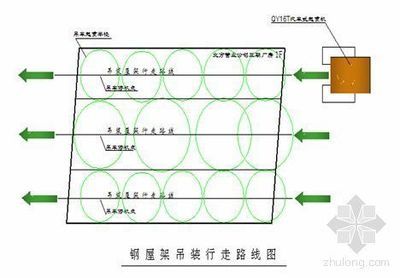

3.4 屋架安裝

• 吊點設置：吊點必須設在屋架三匯交節點上[[2()]]。
• 起吊檢查：屋架起吊時離地50cm時暫停，檢查無誤后再繼續起吊[[2()]]。
• 初步校正：安裝第一榀屋架時，在松開吊鉤前初步校正；對準屋架支座中心線或定位軸線就位，調整屋架垂直度，并檢查屋架測向彎曲，將屋架臨時固定。
• 后續屋架：第二榀屋架同樣方法吊裝就位好后，不要松鉤，用杉篙或方木臨時與第一榀屋架固定，跟著安裝支撐系統及部分檁條，最后校正固定，務使第一榀屋架與第二榀屋架形成一個具有空間剛度和穩定的整體。
• 固定和校正：從第三榀屋架開始，在屋脊點及上弦中點裝上檀條即可將屋架固定，同時將屋架校正好。

3.5 構件連接與固定

• 連接節點檢查：構件安裝采用焊接或螺栓連接的節點，需檢查連接節點，合格后方能進行焊接或緊固[[2()]]。
• 螺栓孔要求：安裝螺栓孔不允許用氣割擴孔，永久性螺栓不得墊兩個以上墊圈，螺栓外露絲扣長度不少于2～3扣[[2()]]。
• 定位焊縫：安裝定位焊縫不需承受荷載時，焊縫厚度不少于設計焊縫厚度的2/3，且不大于8mm，焊縫長度不宜小于25mm，位置應在焊道內[[2()]]。
• 焊縫檢查：安裝焊縫全數外觀檢查，主要的焊縫應按設計要求用超聲波探傷檢查內在質量。
• 記錄：上述檢查均需做出記錄。

3.6 檢查驗收

• 連接部位質量：屋架安裝后首先檢查現場連接部位的質量。
• 不垂直度和側面彎曲：屋架安裝質量主要檢查屋架跨中對兩支座中心豎向面的不垂直度；屋架受壓弦桿對屋架豎向面的側面彎曲，必須保證上述偏差不超過允許偏差，以保證屋架符合設計受力狀態及整體穩定要求。
• 測量記錄：屋架支座的標高、軸線位移、跨中撓度，經測量做出記錄。

3.7 除銹、涂料

• 焊縫清理：連接處焊縫無焊渣、油污，除銹合格后方可涂刷涂料。
• 涂層厚度：涂層干漆膜厚度應符合設計要求或施工規范的規定。

通過以上步驟和注意事項，可以確保鋼屋架的安裝質量和安全。
