摘要：，本文檔提供《鋼屋架圖集05G511電子版》（簡稱05g511梯形鋼屋架圖集）的電子版內容。該圖集詳細展示了05g511梯形鋼屋架的設計、構造和計算方法。它適用于建筑工程中的鋼屋架設計，包括各種類型的屋架結構，如三角形、四角形、六角形等。圖集中包含了詳細的尺寸標注、材料規格、連接方式以及施工要求等內容。還提供了相關的計算公式和圖表，幫助工程師更好地理解和應用該圖集。

鋼屋架圖集05G511電子版

圖集概述

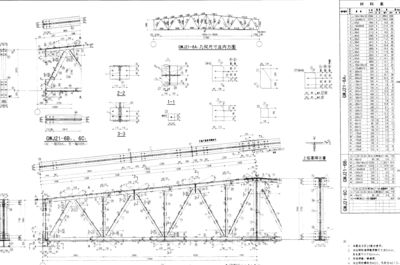

05G511梯形鋼屋架圖集是由北交大勘察設計研究院和中國建筑標準研究院聯合主編的國家建筑標準設計圖集。該圖集提供了多種跨度的梯形鋼屋架的詳細施工詳圖，包括18m、21m、24m、27m、30m、33m、36m等不同跨度的屋架平面布置、安裝節點及支撐布置圖等內容。

圖集的應用場景

該圖集適用于抗震設防烈度≤8度和9度Ⅰ、Ⅱ類場地的地區，特別適用于屋架間距為6米的一般單層工業廠房。當柱距為12米時，推薦采用托架支承中間屋架。圖集提供的鋼屋架材料普通、制作方便、施工周期短，適合相關設計、施工、監理人員參考使用。

獲取途徑

用戶可以通過以下途徑獲取05G511梯形鋼屋架圖集的電子版：

1. 官方網站：中國建筑標準設計網提供了05G511圖集的詳細介紹和目錄，用戶可以直接訪問網站獲取更多信息。
2. 文檔分享平臺：一些文檔分享平臺如道客巴巴(doc88.com) 提供了05G511圖集的電子版下載服務，用戶可以通過積分兌換的方式獲取電子版。
3. 建筑資源網站：專門的建筑資源網站如myjianzhu.com 也提供了05G511圖集的免費下載鏈接，用戶可以直接下載所需資料。

注意事項

在使用05G511圖集時，需要注意的是，它可能已經替代了之前的版本，如97G511和97(04)G511。因此，建議用戶在使用時確認所使用的版本是最新的，以確保設計和施工的準確性。

綜上所述，05G511梯形鋼屋架圖集是一個重要的設計和施工參考工具，用戶可以通過多種途徑獲取其電子版。在使用時，應注意選擇最新的版本以保證設計和施工的質量。
