怎么看桿件上部分受壓還是受拉（判斷桿件上部分是受壓還是受拉）

郴州鋼結構施工工程03-241.22 K閱讀0評論

在判斷桿件上部分是受壓還是受拉時，我們首先需要了解力的分布情況。根據牛頓第三定律，一個物體對另一個物體施加的力，會有一個大小相等、方向相反的反作用力。如果桿件受到垂直于其軸線的外力作用，那么這個外力將導致桿件產生相應的變形，即桿件上部分可能表現為受壓或受拉。，，如果外力作用點位于桿件的一端，并且該端受到的力與桿件的軸線垂直，那么可以認為該端受到了一個垂直于桿件軸線的力，這會導致桿件在該端產生壓縮或拉伸變形。反之，如果外力作用點位于桿件的另一端，并且該端受到的力與桿件的軸線垂直，那么可以認為該端受到了一個垂直于桿件軸線的力，這同樣會導致桿件在該端產生壓縮或拉伸變形。，，我們還可以通過觀察桿件的變形情況來判斷其受力狀態。如果桿件發生了明顯的彎曲或扭曲，那么可以認為桿件受到了一定的壓力或拉力。需要注意的是，僅憑桿件的變形情況并不足以準確判斷其受力狀態，還需要結合其他因素進行綜合分析。

如何判斷桿件上部分受壓還是受拉

判斷桿件上部分是受壓還是受拉，可以通過以下幾個方法來進行：

1. 受力分析

受力分析是判斷桿件受力狀態的基礎。根據靜力學原理，桿件所受的作用力可以分解為沿著桿軸方向的軸向力和垂直于桿軸方向的切向力。

軸向力：如果軸向力是拉力，則桿件上部分為拉桿；如果軸向力是壓力，則桿件上部分為壓桿。
切向力：切向力通常不會直接影響桿件的拉壓狀態，但會影響桿件的整體穩定性。

2. 桿件變形狀態分析

桿件受力時會發生變形，通過觀察桿件的變形狀態可以判斷其受力情況。

長度變化：如果桿件的長度變化大于零，表明該部分在拉力作用下發生拉伸；如果長度變化小于零，表明該部分在壓力作用下發生壓縮。

3. 連接形式及支座可靠性

連接形式和支座的可靠性也是判斷桿件受力狀態的重要因素。

鉸接連接：如果桿件兩端采用的是鉸接連接，則該桿件只能受拉力作用。
剛接連接：如果采用剛接連接，則該桿件既能受拉力作用，也能受壓力作用。

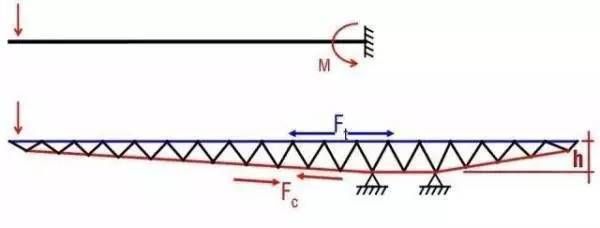

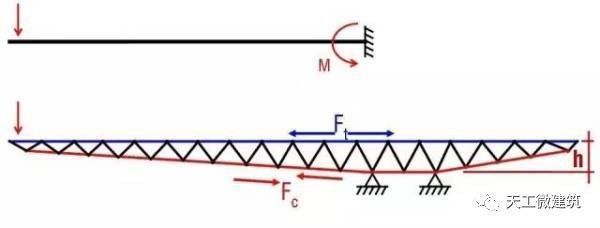

4. 彎矩轉向

在結構工程中，彎矩轉向也可以用來判斷桿件的受力狀態。

彎矩方向：如果彎矩使桿件的上部分向外凸出（即向上彎曲），則上部分受拉；如果彎矩使桿件的上部分向內凹陷（即向下彎曲），則上部分受壓。

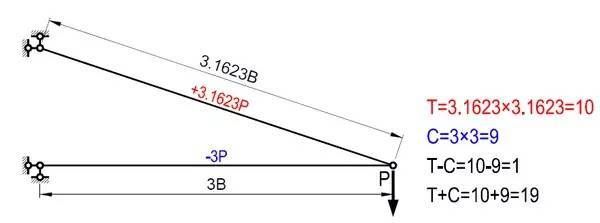

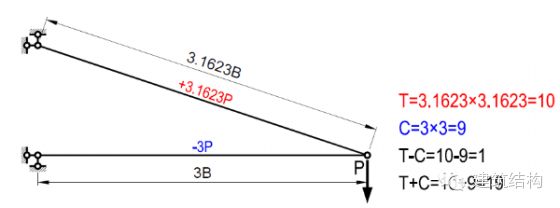

5. 結點法

在結構力學中，結點法是一種常用的方法來判斷桿件是受拉還是受壓。

假設拉力為正：在結點法中，通常假設桿件的內力為拉力（正值）。通過計算，如果得出的內力為正值，表明該桿件承受拉力；如果為負值，表明該桿件承受壓力。

應用實例

假設有一個結構，需要判斷桿件的狀態：

受力分析：圖中有一個向下的力 $F$ 作用于該結構，對其進行合力分解后，可知弦 AB 處于受拉狀態，桿 BC 處于受壓狀態。
變形狀態分析：對桿 BC 進行剛度分析可知，當 $F = 81$ N 時，支座 B 的 y 方向位移為 0，此時桿 BC 處于臨界狀態。當 $F > 81$ N 時，桿 BC 呈現壓力狀態；當 $F < 81$ N 時，桿 BC 呈現拉力狀態。
連接形式及支座可靠性：在該結構中，弦 AB 和桿 BC 均采用剛接連接，支座 B 的選擇也較為合適，因此該結構在進行正常工作時，桿 AB 處于受拉狀態，桿 BC 處于受壓狀態。

結論

判斷桿件上部分是受壓還是受拉的方法包括受力分析、桿件變形狀態分析、連接形式及支座可靠性、彎矩轉向和結點法。通過這些方法的綜合應用，可以準確判斷桿件的受力狀態，進而進行結構設計與優化。
