磚混結構墻裂縫產(chǎn)生的原因主要包括材料收縮、溫度變化、地基沉降和基礎不均勻沉降。材料收縮主要由于水泥水化反應產(chǎn)生的體積變化，而溫度變化則可能導致墻體內(nèi)外溫差過大，引起熱脹冷縮。地基沉降和基礎不均勻沉降也會引起墻體的開裂，因為這種沉降會使得墻體承受不同的壓力，造成應力分布不均。在施工過程中，如果磚砌體的質(zhì)量不高，或者施工工藝不當，也會導致墻體裂縫的產(chǎn)生。對于磚混結構的墻體裂縫問題，需要從材料選擇、施工工藝、地基處理等多方面進行綜合分析和解決。

一、材料因素

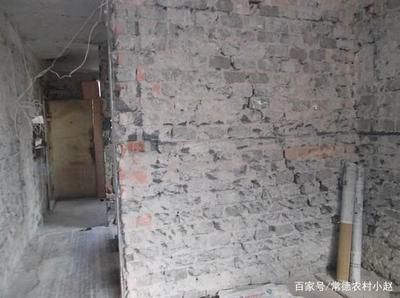

• 磚的特性與質(zhì)量：磚砌體是脆性材料，極限應變小且抗拉性能差，在拉應力區(qū)域易產(chǎn)生裂縫。并且磚與砂漿強度離散性大，砌體強度均勻性差，也易產(chǎn)生裂縫。如磚燒制過程中出現(xiàn)燒結不均勻等質(zhì)量問題，或者在施工中被損壞，都會增加墻體裂縫出現(xiàn)的可能性。
• 混凝土相關問題：混凝土的配合比例、水灰比等若出現(xiàn)偏差，會影響其強度，從而對墻體結構產(chǎn)生影響，導致裂縫出現(xiàn)。

二、施工因素

• 施工進度與荷載：過分追求工期，砌體尚未達到設計強度時就提前增加荷載，而地基快速變形，土應力調(diào)整滯后，地基土過早產(chǎn)生沉降不均勻。主體完工裝修或居民入住后進一步加載，就會使砌體內(nèi)部潛在裂縫因子產(chǎn)生作用，導致墻體開裂。

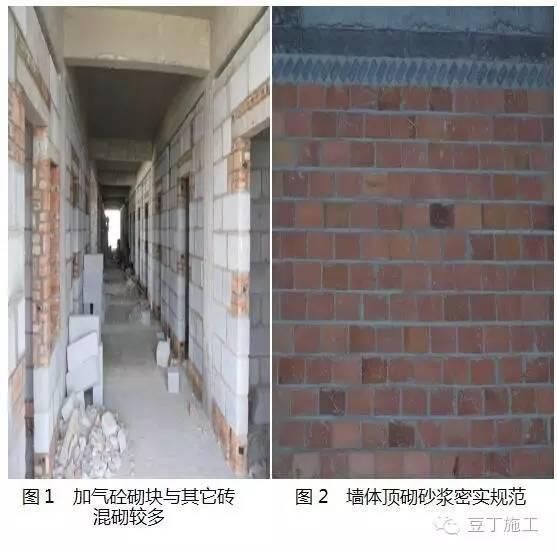

• 砂漿強度問題：砂漿強度不符合要求，如砂子含泥量大、計量不嚴格、配合比不準，甚至未采用施工現(xiàn)場材料試配僅依據(jù)參考配合比施工，都會造成砌體強度下降，導致裂縫產(chǎn)生。
• 施工季節(jié)影響：
  • 夏季：夏季施工磚洇水不足，砂漿水分過早被吸收，水泥水化反應不足，容易產(chǎn)生裂縫。
  • 冬季：冬季磚內(nèi)吸收水分，若未注意砌體蓄熱保溫，會導致凍脹，嚴重時產(chǎn)生凍脹裂縫。
• 施工工藝錯誤：施工縫處留直槎甚至陰槎等錯誤的施工工藝，也會導致建筑物墻體出現(xiàn)裂縫。

三、地基不均勻沉降因素

• 房屋結構與沉降：房屋長高比較大時，若中間沉降較多，使房屋產(chǎn)生縱向整體彎曲，前后檐墻會產(chǎn)生裂縫；若兩端沉降過大，則端部縱墻產(chǎn)生裂縫。
• 地基特殊情況：建筑地基范圍內(nèi)存在局部深坑、墓穴、污水井、舊房基、大硬塊垃圾或者古河道等，如果處理不當將會產(chǎn)生局部下沉，造成墻體開裂；土層分布不均勻，存在軟弱下臥層和粉砂層，也會導致不均勻沉降，進而使墻體產(chǎn)生裂縫。
• 建筑布局影響：立面有錯層或布置復雜，上部質(zhì)量分布不均勻，易造成不均勻沉降裂縫。
• 地基基礎施工問題：地基基礎施工不當，如基槽泡水、挖土擾動持力層，或軟土地基換土處理時壓實密度不夠，使承載力不能滿足設計要求，導致沉降過大產(chǎn)生裂縫。

四、環(huán)境溫度因素

• 材料膨脹系數(shù)差異：鋼筋混凝土結構與磚砌體結構的溫度線膨脹系數(shù)差別大，當環(huán)境溫差超過10 - 15°C時，砌體內(nèi)產(chǎn)生的附加溫度應力可能使磚砌體裂縫。
• 房屋不同部位受溫差影響：
  • 頂層：房屋頂層受溫差影響較大，其兩端一至二開間的內(nèi)外縱墻會產(chǎn)生斜裂縫或八字形裂縫。如果端部有窗戶，則在窗角應力集中部位產(chǎn)生斜裂縫，房屋越長，裂縫越明顯，南墻比北墻嚴重，縱墻比橫墻嚴重。
  • 挑檐：鋼筋混凝土挑檐一般不做保溫層，夏天日光曝曬，晚間降溫，致使砌體及鋼筋混凝土挑檐圈梁的粘結應力破壞，產(chǎn)生水平裂縫。
  • 轉(zhuǎn)角處：“L”型房屋的轉(zhuǎn)角處是溫度應力集中區(qū)域，且雙向墻體互為約束，冬季大氣驟然降溫時，墻體內(nèi)產(chǎn)生較大的收縮應力，會使墻體或者窗下墻產(chǎn)生垂直裂縫。

五、設計因素

• 基礎設計問題：基礎剛度和強度不足，甚至內(nèi)縱墻基礎未拉通，會造成房屋整體剛度較差，變形過大產(chǎn)生裂縫。
• 門窗洞口設計：門窗洞口開得過寬，房屋整體剛度和強度下降，洞口部位應力集中加劇，易導致墻體裂縫。
• 建筑整體布局：建筑物過長，內(nèi)縱墻過少，在垂直荷載作用下，整體彎曲變形過大，產(chǎn)生墻體開裂。
• 管線暗埋處理：電線及其他管線暗埋在墻內(nèi)，處理不當會造成局部墻體強度減弱而開裂。

磚混結構防裂施工要點

地基沉降裂縫預防措施

磚混結構溫度應力控制

墻體裂縫修補技術方法
