鋼屋架專項施工方案(鋼屋架專項施工方案的示例)
鋼屋架是現代工業和高層建筑中不可或缺的結構元素,其施工質量直接關系到整個建筑物的安全與穩定。為確保鋼屋架的施工達到預定的性能標準,本方案特制定以下專項施工指導原則:,,施工前需對鋼屋架的設計圖紙進行詳細審查,包括尺寸、形狀和材料要求,確保所有設計參數符合工程實際需求。選擇合適的施工機械和工具,如起重機、焊接設備和切割機等,以保障施工過程的準確性和效率。,,在施工過程中,應嚴格遵守工藝流程,從基礎制作到主體安裝再到表面處理每一步驟都要嚴格按照規范操作。對于關鍵節點如焊縫、螺栓連接等部位要進行嚴格的質量控制,確保無漏焊、虛焊等現象發生。,,施工過程中還需定期對施工人員進行技術培訓,提高他們的專業技能和安全意識,確保施工質量。建立完善的施工監控體系,通過實時監測數據來評估施工進度和質量,確保施工過程的穩定性和可靠性。
以下是一個鋼屋架專項施工方案的示例:
一、工程概況
- 建筑結構信息
- 本工程主框架為框架、排架結構,屋蓋為輕鋼結構。圍護結構為復合巖棉外包雙層彩鋼板結構。該工程位于內蒙古霍林郭勒市錦江工業園區,東西邊界軸線長1364m,南北邊界軸線長30m,建筑面積40920m2。

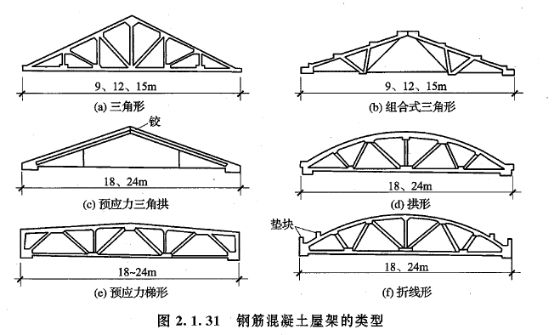

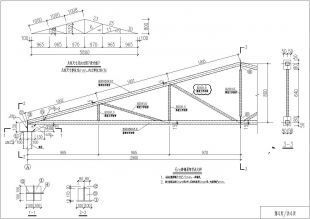

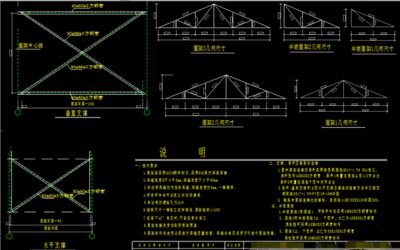

- 屋面為方管鋼屋架、總共220榀屋架,建筑物耐火等級二級,抗震設防烈度為[具體度數未提及]度,建筑物耐久年限為50年。梯形鋼屋架設計參數:鋼屋架跨度30m,雙坡屋面。檐高16.m,脊高(峰)2.85m,材料為Q235 - B鋼焊接制造,2.1榀,總重共計42t/20。屋面板:0.9塊,單塊尺寸為1500x6000。天溝板:0.4塊,單塊尺寸為600x6000 。
- 編制目的
- 用以指導工程施工與管理,確保優質、高效、安全、文明地完成該工程的建設任務 。
二、編制依據
- 《建筑工程施工質量驗收統一標準》(GB50300 - 2001) 。
- 《鋼結構工程施工質量驗收規范》GB50205 - 2001) 。
- 《輕型屋面梯形鋼屋架(圓鋼管、方鋼管)》(06SG515 - 1) 。
- 《建筑鋼結構焊接技術規程》(JGJ81 - 2002) 。
- 《冷彎薄壁型鋼結構技術規范》GB50018 - 2002) 。
- 《碳鋼焊條》(GB/T5117 - 95) 。
- 《建筑施工手冊》(第四版,建工出版社) 。
- 業主提供的施工藍圖 。
三、施工準備
- 技術準備
- 組織有關工程管理和技術人員熟悉設計圖紙 。
- 根據施工圖紙及設備和技術條件,提出材料計劃 。
- 在鋼屋架工程施工前,應對各工序的施工人員進行必要的崗位培訓,并對其進行技術、質量、安全交底,預防發生安全和質量事故 。
- 材料準備
- 鋼結構工程所使用的材料應有質量證明書,符合標準后方可使用 。
- 鋼材進場前由質安部門對其表面狀態(銹、麻坑等缺陷)按規范標準嚴格把關,凡超標者不得投入使用 。
- 焊材在使用前按規范進行烘焙處理 。
- 機械設備準備
- 對鋼結構工程所使用的機械和輔助設備的性能進行檢驗,保證施工過程中各種設備的工作狀態良好,使用功能齊全 。
- 準備好必須的施工機具,且運行良好 。
- 構件準備
- 鋼屋架制作好后應按安裝順序堆放在支撐上。所墊支撐應有足夠的支承面,應防止支點下沉及過重、過高堆積 。
- 各構件在吊裝前應認真檢查,并對各部位尺寸進行核對。鋼構件應完成防腐工作 。
- 現場吊裝前,應在柱頂埋件上彈好十字線,同時將標高控制點設置好。現場場地應平整夯實,沒有積水,并且要預留車道 。
四、主要工序及施工方法
- 鋼屋架的制作
- 材質控制
- 鋼屋架支座連接用錨栓為M24,所采用的連接螺栓為大六角高強度螺栓。安裝定位螺栓采用M16,材質級別為Q235 - B。向正規生產廠家訂購鋼材、焊材。而且必須具備原始材質證明(物理性能、化學成份)及出廠合格證 。
- 鋼材進場后按規定檢查合格后才能投入使用 。
- 工藝過程:加工準備及下料
- 用10厚鋼板做一個45m的鋼屋架制作平臺,平臺鋼板表面不得有焊瘤和污物。加工場地布置見圖放樣:所有鋼構件在制作前均1:1放施工大樣,復核無誤后方可下料。特別注意各部件之間的連接點、連接方式和尺寸是否一一對應 。
- 鋼材矯正:鋼材下料前必須先進行矯正,矯正后的偏差值不應超過規范規定的允許偏差值,以保證下料的質量。鋼屋架下料前應先除銹,刷底漆兩遍。下料應寫明工號、構件編號、規格,同時標注上孔直徑、工作線、彎曲線等各種加工符號 。
- 零件加工
- 切割:氧氣切割前鋼材切割區域內的鐵銹、污物應清理干凈。切割后斷口邊緣熔瘤、飛濺物應清除。剪切面不得有裂紋及大于1mm的缺楞,并應清除毛刺 。
- 焊接:上、下弦型鋼需接長時,先焊接頭并矯直。小裝配:屋架端部基座預先拼焊組成部件,經矯正后再拼裝到屋架上。部件焊接時為防止變形,宜采用成對背靠背,用夾具夾緊再進行焊接 。
- 裝配:將實樣放在裝配臺上,按照施工圖及工藝要求起拱并預留焊接收縮量。裝配平臺應具有一定的剛度,不得發生變形,影響裝配精度。把上、下弦墊板及節點連接板放在實樣上,對號入座,然后將上、下弦放在連接板上,使其緊靠定位圓鋼。在半片屋架模胎上放墊板、連接板及基座板。基座板、中間豎桿應用帶孔的定位板用螺栓固定,以保證構件尺寸的準確。將模胎上已點焊好的半片屋架翻轉180°,即可將另一面上、下弦和系桿放在連接板和墊板上,使型鋼背對齊用夾具夾緊,進行定位點焊,點焊完畢整榀屋架總裝配即完成,其余屋架的裝配均按上述順序重復進行 。
- 鋼屋架焊接:詳見后續專門的鋼屋架焊接章節(如果有進一步詳細內容的話)。
- 材質控制
- 鋼屋架的吊裝

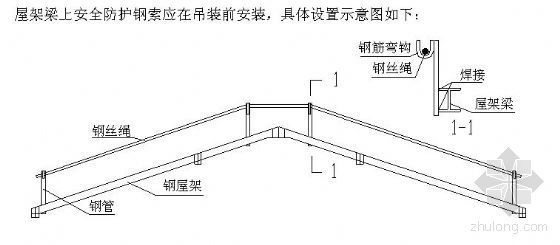

- 在吊裝前要對鋼屋架的尺寸、重量等進行精確計算,選擇合適的吊裝設備,如起重機的型號和起吊能力要滿足鋼屋架的吊裝要求。
- 確定合理的吊裝順序,一般應按照先低后高、先中間后兩邊等原則進行吊裝,以確保結構的穩定性。
- 在吊裝過程中,要對鋼屋架進行有效的保護,防止其與其他物體發生碰撞造成變形或損壞。同時,要設置專人指揮吊裝作業,確保吊裝操作的安全和準確。
- 鋼屋架的涂裝
- 在鋼屋架制作完成后,要進行表面處理,如除銹等工作,確保表面清潔、干燥。
- 根據設計要求選擇合適的涂料,涂料的質量要符合相關標準。在涂裝過程中,要注意涂裝的厚度、均勻性等要求,一般需要進行多道涂裝,每道涂裝之間要保證足夠的干燥時間。
五、質量控制
- 建立質量管理體系,明確各部門和人員的質量職責,確保施工過程中的質量控制。
- 對原材料進行嚴格的質量檢驗,不合格的原材料堅決不得使用。
- 在施工過程中,對各工序進行質量檢查,如鋼屋架制作過程中的下料、焊接、裝配等工序,發現質量問題及時整改。
- 對鋼屋架的吊裝質量進行控制,確保鋼屋架安裝位置準確、結構穩定。
- 涂裝質量要符合設計要求,包括
涂層
