摘要：本文詳細闡述了現澆空心樓板的結構特點及施工注意事項。通過結構圖展示了空心樓板的上部構造，包括梁、柱等構件，以及這些構件之間的連接方式。文章強調了現澆技術的優勢，如整體性好、抗震性能強等，并分析了其施工過程中的關鍵點，如鋼筋的布置與綁扎、模板的選擇與安裝、混凝土的澆筑與振搗等。文章還提出了在施工中應注意的問題，如防止裂縫的產生、保證樓板的平整度和強度等。現澆空心樓板是一種高效、可靠的建筑方法，但在施工過程中需要嚴格按照規范操作，以確保工程的質量安全。

現澆空心樓板結構設計簡介

概述

現澆空心樓板是一種常見的建筑結構形式，它通過在預制的永久性薄壁箱體內澆筑混凝土，形成具有空心截面的樓板。這種結構形式具有自重輕、剛度大、抗震性能好、隔聲效果好等優點，適用于多種建筑類型。

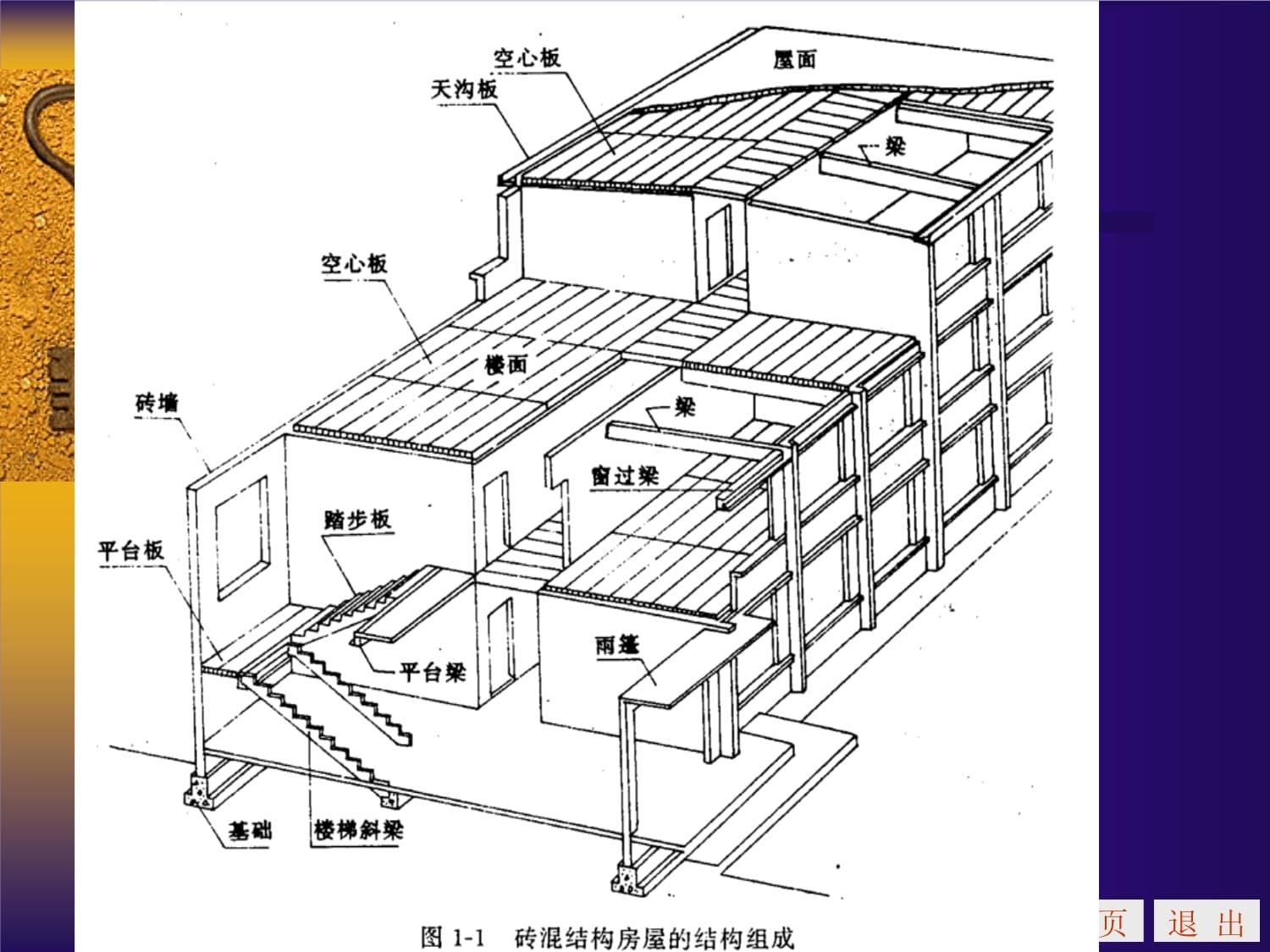

結構特點

現澆空心樓板的主要技術特點是通過在現澆混凝土樓板中按規則布置一定數量的預制永久性薄壁箱體，形成新型空心樓蓋體系。這種結構通常包括鋼筋混凝土框架結構、框架剪力墻結構、剪力墻結構、框架筒體結構和筒體結構等多種形式。

設計要點

在設計現澆空心樓板時，需要考慮以下幾個關鍵點：

1. 空心率：現澆混凝土空心樓板的體積空心率不宜大于50%，采用箱型內孔時，頂板厚度不應小于肋間凈距的1/15且不應小于50mm。當底板配置受力鋼筋時，其厚度不應小于50mm。

2. 肋寬與內孔高度比：內孔間肋寬與內孔高度比不宜小于1/4，且肋寬不應小于60mm，對預應力板不應小于80mm。采用管型內孔時，孔頂、孔底板厚均不應小于40mm，肋寬與內孔徑之比不宜小于1/5，且肋寬不應小于50mm，對預應力板不應小于60mm。

3. 鋼筋配置：空心樓板的鋼筋配置需要考慮到受力主筋和構造鋼筋的布置。例如，板面未配筋部分鋼筋配置應詳細說明，板面鋼筋在邊支座的錨固應按受拉鋼筋錨固，板底鋼筋在邊支座錨固長度不應小于400mm。

4. 芯模的使用：現澆空心樓板通常使用芯模來形成空心部分。芯模的排放應綜合考慮樓板預留位置，以孔留于芯模處少切斷板受力主筋為原則。此外，應采取切實有效的措施固定芯模，以防止混凝土澆筑時上浮。

施工注意事項

在施工過程中，需要注意以下幾點：

1. 混凝土澆筑：混凝土的石子粒徑級配要合理，粗骨料的粒徑不宜超過空心板肋寬和板底厚度的1/2，且不得超過25mm。不得使用平板振搗器。

2. 鋼筋保護：空心樓板下層鋼筋的保護層需要用墊塊墊好，并且在振搗棒的作用下不滑落。上層鋼筋必須支撐牢固，不得把跳板直接落在鋼筋上，而應該架起來，保證在施工人員行走時鋼筋不向下位移。

3. 質量控制：施工過程中應遵循《現澆混凝土空心樓蓋結構技術規程》CECS175:2004等相關規范，確保施工質量。

結論

綜上所述，現澆空心樓板的設計和施工需要綜合考慮結構特點、設計要點和施工注意事項。雖然我無法為您提供具體的結構圖，但希望上述信息能夠幫助您更好地理解樓面空心板的結構特點和設計要求。如果您需要獲取具體的結構圖，建議聯系專業的建筑設計機構或查閱相關的建筑圖紙資料。
