空心樓板施工工藝有哪些方法(混凝土空心樓板)
空心樓板是一種現代建筑中常用的結構形式,它通過在混凝土中預留孔洞來減輕樓板的自重和提高其抗震性能。施工工藝方面,主要方法包括:,,1. 模板支撐法:該方法使用鋼模或木模作為模板,并在模板內部填充鋼筋網,以形成空心樓板的結構。這種方法的優點是速度快、成本低,但缺點是樓板的整體性較差,容易產生裂縫。,,2. 預制法:該方法是將混凝土預先澆筑成空心樓板的形狀,然后進行養護和硬化。這種方法的優點是可以精確控制樓板的形狀和尺寸,但缺點是需要較大的工廠和較高的技術水平。,,3. 現澆法:該方法是在施工現場直接澆筑混凝土,然后在樓板上預留孔洞。這種方法的優點是可以實現高精度的樓板設計,但缺點是需要較多的勞動力和較長的施工時間。
空心樓板施工工藝方法
一、預應力混凝土空心板施工工藝
- 安裝前準備工作
- 梁面或墻頂找平:根據標高在梁面或墻頂上抹1:3水泥砂漿找平層10mm厚。
- 確認安裝信息:樓板吊裝前,按設計圖紙查清空心板安裝型號,明確水暖、電器、管線等洞口位置及方向標志。
- 場地與板堆放要求:堆放空心板的場地應平整堅實,排水通暢。空心板運到現場需按要求分型號堆放,第一塊空心板下按規定設通長墊木,往上每層放短墊木(長500mm、厚大于50mm),墊木上下對齊對正、墊平墊實,每垛堆不得超過9塊。吊裝前復核空心板型號、規格,清查留洞方向、尺寸,進行質量復查,有貫穿裂縫、嚴重損傷或凸鍵損壞的空心板不得使用。清理墻體安裝表面,檢查墻體軸線及標高線,搭設操作用腳手架及安全防護措施。
- 空心板安裝與校正
- 吊裝就位:將空心板吊裝到指定位置。
- 校正調整:樓板就位后進行校正,調整空心板支承長度使其符合設計要求,若四角不穩,可用填塞砂漿或鐵片調整使平。
- 鋼筋整理與板縫處理
- 預應力鋼筋整理:整理伸出板四周的錨固預應力鋼筋,將其彎成圓弧形,伸入板縫圈梁或墻體中,不得直彎或硬彎。
- 后澆板縫處理:后澆板縫在連接筋整理好后澆水沖洗濕潤,用C30細石混凝土澆筑密實并養護,強度達到1.2MPa后進行下道工序作業。
二、混凝土空心樓板(薄壁空心樓蓋)施工工藝
- 模板支設與鋼筋安裝
- 模板支設:模板、支撐、龍骨的設計根據樓板厚度、暗梁寬度與平面位置做恒載截取值后進行豎向和側向穩定計算,龍骨支撐布置考慮兼薄壁管抗浮錨定要求,模板雙向起拱2.5 - 5.0%,薄壁管間肋鋼筋安裝前宜點焊成鋼筋網片。

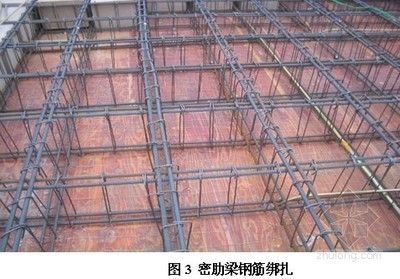

- 鋼筋安裝:包括暗梁鋼筋、板底鋼筋、板肋鋼筋的安裝,按規范執行《混凝土結構工程施工質量驗收規范GB50204 - 2002》,安裝完畢后進行驗收,在確定鋼筋墊塊完整安裝可靠后鋪設薄壁管。
- 薄壁管相關操作
- 薄壁管制作、檢查和修補:薄壁管進場后對其物理力學性能、外觀質量、幾何尺寸進行檢查,符合標準方可使用。在被吊裝至安裝樓層前,須逐根檢查外觀完好程度,管壁及管端堵頭破損不應超過規定標準,否則處理后方可入模,缺損嚴重超標者不允許使用,局部破損修補可用塑料布、編織布及封口膠帶等。
- 薄壁管安裝:采用調整對線方法保證薄壁管及預埋管暗梁、梁柱間距符合設計要求。將管墊至設計標高后,在每段管距離管兩端頭的1/4管長處至少1點作抗浮錨定在腳手架支架上,不得利用底層鋼筋作抗浮錨定。安裝過程中水電線管盒的預留、預埋應盡量減少對樓蓋斷面的削弱,使管線盒盡可能在管間肋處預埋管,宜采用KBG管豎向板穿板采取先埋法蘭盤。隨安隨在管頂墊木作保護,不允許直接踩踏板薄壁管。在薄壁管之間用橫向U型短鋼筋作控制定位,還可使用木楔在管間作臨時固定,但木楔在混凝土澆筑完成后應及時拔出。
- 混凝土澆筑
- 混凝土性能要求:混凝土坍落度為15 - 18cm,宜沿薄壁管縱軸單向進行澆筑,不宜沿垂直薄壁管方向作多點圍合式澆筑,布料與振搗同時進行保證薄壁管底部被混凝土充滿、無存氣囊、氣泡。
- 澆筑過程中的操作:在薄壁管上架空安裝泵送混凝土的水平管轉向接頭。澆筑時隨澆隨校正鋼筋與薄壁管的位置,并對缺損的薄壁管進行修補。為防止薄壁管在澆筑混凝土時上浮或位移,可采取相應措施,如薄壁管肋間的鋼筋先點焊為成型網片,布置焊接鋼筋網架之后,按每米2個點的間距,將18號鐵絲向下穿過底板鋼筋,向上斜向兩邊搭于鋼筋網架上,布管以后,將其固定于管上。布完面筋之后,按每平方米4個點的間距,用12號鐵絲,從上穿過面筋、鋼筋網片、底筋,最后固定于模板底部支承鋼管上。
三、現澆空心樓板混凝土施工工藝
- 前期工作
- 測量放線:在已完成樓板上測量放線,包括對薄壁管及預埋水電線管盒等作定位,暗梁鋼筋安裝,預埋板底水電線管盒及豎向穿板套管。
- 模板與鋼筋安裝:安裝底模龍骨及支撐、樓板底模板,然后進行暗梁鋼筋安裝,預埋板底水電線管盒及豎向穿板套管;接著安裝底層鋼筋、墊鐵、墊塊及肋間鋼筋網片,完成底層鋼筋的驗收。
- 空心管放置與后續鋼筋安裝

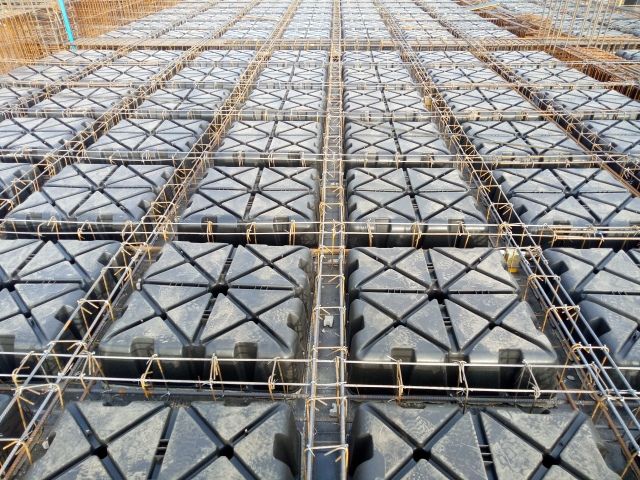

- 空心管放置:排放薄壁管,管間用橫向鋼筋定位,管段兩端作抗浮錨定。
- 上層鋼筋安裝:預埋水電管后安裝面層鋼筋,鋪設架空馬道,敷設泵送混凝土管。
- 混凝土澆筑與養護
- 混凝土澆筑:澆筑混凝土,隨澆隨修補并調正薄壁管。
- 養護與拆模:養護樓板混凝土,達到強度要求后拆模。
