鋼結構建房圖紙是進行建筑設計和施工的關鍵文檔，它詳細描述了建筑的結構和布局。在講解鋼結構建房圖紙時，首先要了解其基本構成，包括平面圖、立面圖、剖面圖以及詳圖等。這些圖紙不僅指導了建筑師的設計工作，也確保了施工團隊能夠按照既定的規范和要求執行任務。，，鋼結構建房圖紙中的平面圖展示了建筑的整體布局，包括房間的位置、大小和形狀。立面圖則提供了建筑外觀的詳細視圖，幫助設計師和施工人員理解建筑的外觀和風格。剖面圖則從垂直方向展示了建筑的內部結構，便于理解墻體、梁柱和支撐系統等的結構細節。而詳圖則提供了更詳細的設計信息，包括材料規格、尺寸標注以及施工細節等。，，通過閱讀鋼結構建房圖紙，施工團隊可以準確地理解和執行設計意圖，確保建筑的安全和功能性。圖紙也是未來維護和改造的重要依據，有助于延長建筑的使用壽命并提高其價值。

鋼結構建房圖紙講解

鋼結構建房圖紙是建筑設計和施工的重要工具，通過詳細的圖紙，工程師和施工人員可以準確地了解建筑的設計意圖和施工要求。以下是鋼結構建房圖紙的主要組成部分及其詳細講解：

1. 平面布置圖

• 定義：平面布置圖展示了鋼結構建筑在水平面上的布局，包括各個房間、走廊、樓梯等的位置和尺寸。
• 作用：幫助施工人員了解建筑的整體布局和功能分區。
• 關鍵要素：
  • 房間編號：每個房間都有唯一的編號，便于識別和參考。
  • 尺寸標注：標明各個房間的長寬尺寸，以及墻體的厚度。
  • 門和窗的位置：標明門窗的位置和尺寸。
  • 柱子位置：標明鋼結構柱子的位置和尺寸。

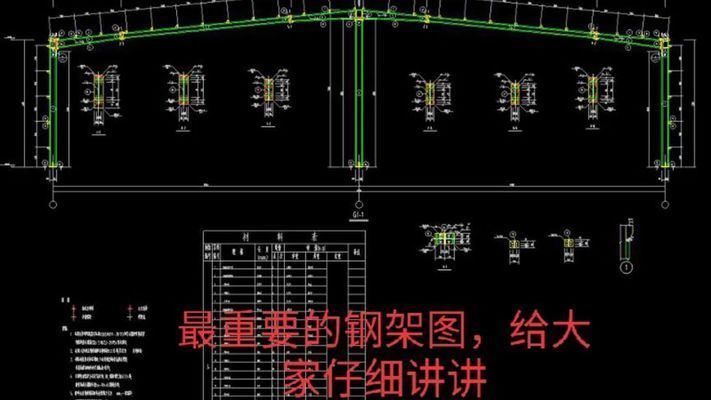

2. 剖面圖

• 定義：剖面圖展示了鋼結構建筑在垂直方向上的截面形態和尺寸，通常沿建筑的縱向或橫向剖切。
• 作用：幫助施工人員了解建筑的高度、樓層分布和內部結構。
• 關鍵要素：
  • 樓層高度：標明各樓層的高度和總高度。
  • 梁和柱的位置：標明鋼結構梁和柱的位置和尺寸。
  • 樓板厚度：標明樓板的厚度。
  • 設備位置：標明電梯井、管道井等設備的位置。

3. 立面圖

• 定義：立面圖展示了鋼結構建筑在垂直于平面布置圖方向上的立面形態和尺寸。
• 作用：幫助施工人員了解建筑的外觀設計和立面裝飾。
• 關鍵要素：
  • 建筑高度：標明建筑的總高度。
  • 外墻材料：標明外墻的材料和顏色。
  • 窗戶位置：標明窗戶的位置和尺寸。
  • 裝飾線條：標明建筑立面的裝飾線條和細節。

4. 節點圖

• 定義：節點圖詳細展示了鋼結構中各個節點的構造和連接方式。
• 作用：幫助施工人員了解節點的詳細構造，確保連接的強度和穩定性。
• 關鍵要素：
  • 節點編號：每個節點都有唯一的編號，便于識別和參考。
  • 連接方式：標明節點的連接方式，如焊接、螺栓連接等。
  • 尺寸標注：標明節點各部分的尺寸。
  • 材料說明：標明節點所用的材料和規格。

5. 部件圖

• 定義：部件圖詳細展示了鋼結構中各個構件的形態和尺寸。
• 作用：幫助施工人員了解構件的詳細構造，確保構件的制作和安裝精度。
• 關鍵要素：
  • 構件編號：每個構件都有唯一的編號，便于識別和參考。
  • 尺寸標注：標明構件各部分的尺寸。
  • 材料說明：標明構件所用的材料和規格。
  • 加工要求：標明構件的加工要求，如表面處理、防腐處理等。

6. 符號和標注

• 定義：鋼結構圖紙中使用了大量的符號和標注，這些符號和標注代表了不同的構件、連接方式、尺寸等信息。
• 作用：幫助施工人員準確理解和解讀圖紙內容。
• 常見符號：
  • 角鋼：L型鋼，代表字母為L，常用于構建框架和支撐結構。
  • 工字鋼：I型鋼，代表字母為I，常用于構建框架和支撐結構。
  • H型鋼：H型鋼，代表字母為H，常用于構建框架和支撐結構。
  • 圓鋼：圓形鋼材，代表字母為O，常用于構建管道和支撐結構。
  • 方鋼：方形鋼材，代表字母為S，常用于構建框架和支撐結構。
  • 糟鋼：Z型鋼，代表字母為Z，常用于構建框架和支撐結構。
  • 鋼板：通常使用符號來代表不同的材料和尺寸，例如A36表示一種常用的低碳鋼板材料，2表示該鋼板的厚度為2毫米。

7. 絕對標高和相對標高

• 定義：
  • 絕對標高：以黃海海平面作為基準零點，全國各地的所有標高測量均以此作為基準，確保了全國范圍內的地理高度數據具有統一性和準確性。
  • 相對標高：相對于某一基準面的高度，通常以建筑的首層地面為基準。
• 作用：幫助施工人員準確確定建筑各部分的高度位置。
• 關鍵要素：
  • 絕對標高：在圖紙中以具體的數值形式出現，代表建筑物某一部分與黃海海平面之間的垂直距離。
  • 相對標高：在圖紙中以相對于首層地面的數值形式出現，便于施工人員理解和操作。

8. 閱讀順序

• 定義：了解正確的閱讀順序可以幫助讀者更好地理解圖紙的內容。
• 作用：提高圖紙的閱讀效率和準確性。
• 步驟：
  1. 查看標題和圖例：了解圖紙的整體結構和內容。
  2. 從平面圖開始：逐步查看立面圖、剖面圖等其他視圖。
  3. 仔細閱讀標注和尺寸：理解圖紙中的具體細節。

結論

通過以上對鋼結構建房圖紙的詳細講解，希望你能夠更好地理解和解讀這些圖紙，從而在設計和施工過程中更加得心應手。如果你還有其他問題或需要進一步的幫助，歡迎繼續提問。
