鋼結構焊縫超聲波檢測標準是確保結構完整性和安全性的關鍵步驟。這一過程涉及使用高頻聲波來檢測焊縫中可能存在的缺陷，如裂紋、氣孔或夾雜物。標準的制定旨在提供一種標準化的方法，以評估焊縫的質量，并確定是否需要進一步的維修或加固。，，在執行超聲波檢測時，首先需要準備一個合適的探頭，該探頭應與待測焊縫的尺寸相匹配，以確保最佳的檢測效果。將探頭放置在焊縫上，并調整儀器以獲得清晰的圖像。檢測過程中，超聲波會在材料中傳播，如果存在缺陷，則會產生反射信號。，，通過分析這些反射信號，可以評估焊縫的質量。如果檢測結果顯示有缺陷，可能需要進行額外的檢查或修復工作。根據檢測結果，可以對焊接工藝進行調整，以提高后續焊縫的質量。，，鋼結構焊縫超聲波檢測標準是確保建筑結構安全的重要組成部分。通過遵循這些標準和方法，可以有效地識別和解決潛在的缺陷，從而提高結構的耐久性和可靠性。

鋼結構焊縫超聲波檢測標準

鋼結構焊縫的超聲波檢測是一項重要的無損檢測技術，用于確保焊縫的質量和安全性。以下是根據提供的搜索結果整理的相關標準和檢測方法。

主要檢測標準

1. 《鋼結構工程施工質量驗收規范》GB50205

• 該規范規定了鋼結構工程的施工質量驗收要求，包括焊縫的外觀質量和尺寸偏差檢測。

2. 《剛焊縫手工超聲波探傷方法和探傷結果分級》GB11345

• 該標準詳細描述了焊縫手工超聲波探傷的方法和探傷結果的分級，是焊縫超聲波檢測的重要依據。

3. 《鋼結構超聲波探傷及質量分級法》JG/T203

• 該標準提供了鋼結構超聲波探傷的具體方法和技術要求，以及焊縫質量的分級標準。

4. 《金屬熔化焊焊接接頭射線照相》GB/T3323

• 當超聲波探傷不能對缺陷做出判斷時，可以采用射線檢測來驗證內部缺陷。

5. 《鋼結構焊接規范》GB50661

• 該規范規定了鋼結構焊接的質量要求、檢測方法和評定標準，是焊縫無損檢測的重要參考。

檢測內容和要求

1. 內部缺陷檢測

• 使用超聲波探傷對焊縫進行內部缺陷檢測，通常采用全焊透的一、二級焊縫。

2. 外觀質量及尺寸偏差檢測

• 焊縫外觀質量及尺寸偏差檢測一般在焊縫焊接完畢后冷卻后隨時可以進行，如果有遲延性缺陷，應在焊接完畢冷卻24小時后進行。

技術評價

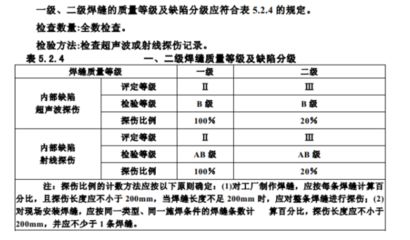

1. 焊縫等級

• 焊縫等級為一級焊縫，按探傷標準缺陷分級結果為II為合格；焊縫等級為二級焊縫，按探傷標準缺陷分級結果為Ⅲ為合格。

2. 缺陷評定

• 缺陷的評定應根據《焊縫無損檢測超聲檢測技術、檢測等級和評定》GB/T11345-2013和《焊縫無損檢測超聲檢測驗收等級》GB/T29712-2013來進行。

特殊情況下的檢測方法

1. 薄鋼板焊縫檢測

• 對于厚度小于等于8mm的薄鋼板焊縫，可以采用高頻率、小晶片、大角度、短前沿的橫波斜探頭，配合高采樣頻率的超聲波檢測儀進行手動檢測。

綜上所述，鋼結構焊縫的超聲波檢測應遵循上述標準和方法，以確保檢測結果的準確性和可靠性。
