螺旋樓梯施工圖的繪制是一個復雜的過程，涉及到CAD和Revit軟件的使用。以下是使用這兩種軟件繪制螺旋樓梯的基本流程：，，1. 在CAD軟件中創建一個新的文件，并設置好單位和繪圖比例。使用直線工具繪制螺旋樓梯的輪廓線。，，2. 使用旋轉命令將直線轉換為螺旋線。在Revit軟件中，可以通過“建模”選項卡中的“螺旋”工具來實現這一操作。，，3. 在繪制螺旋線的過程中，需要設置好螺旋線的參數，包括半徑、高度、傾斜角度等。這些參數會影響到螺旋樓梯的形狀和尺寸。，，4. 在繪制完螺旋線后，可以通過“修改”選項卡中的“拉伸”命令來調整螺旋線的位置和大小，以適應實際的樓梯空間。，，5. 可以使用“修改”選項卡中的“鏡像”命令來復制螺旋線，以實現樓梯的對稱設計。，，6. 完成以上步驟后，就可以得到一個基本的螺旋樓梯施工圖了。為了確保設計的合理性和準確性，還需要進行一些細節上的調整和優化。，，使用CAD和Revit軟件繪制螺旋樓梯施工圖需要一定的技巧和經驗，但通過逐步學習和實踐，可以熟練掌握這一技能。

螺旋樓梯施工圖繪制指南

螺旋樓梯施工圖的繪制通常涉及到專業的建筑設計軟件，如AutoCAD（簡稱CAD）和Revit等。雖然我無法直接提供視頻教程，但我可以為您提供一些文字上的指導，幫助您了解如何繪制螺旋樓梯的施工圖。

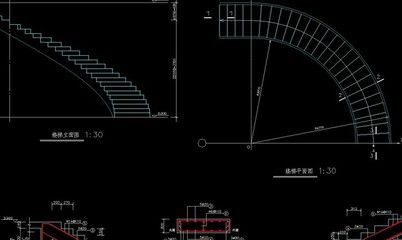

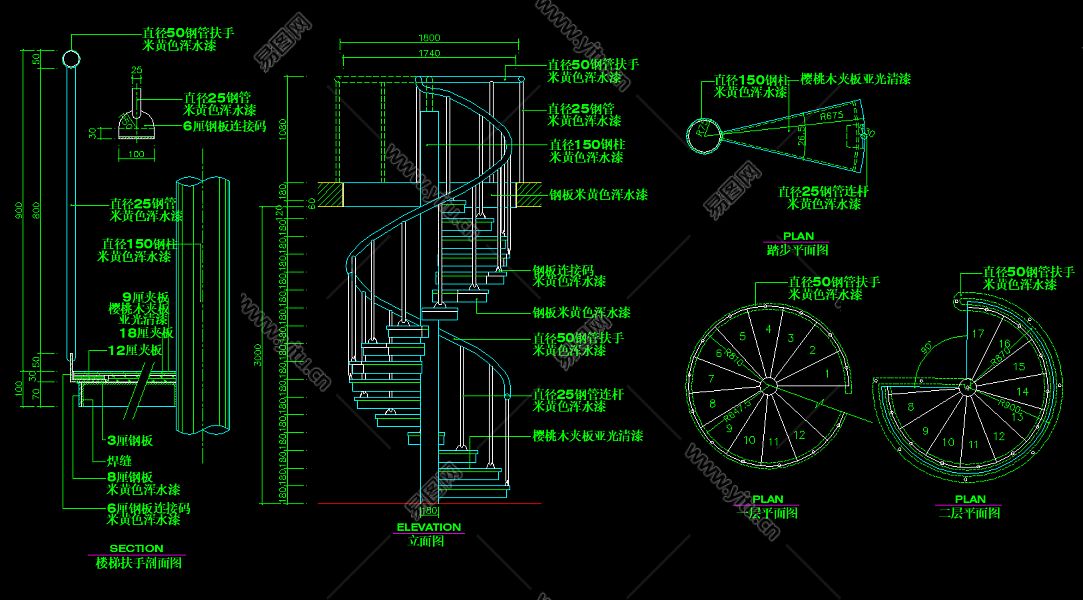

使用CAD軟件繪制螺旋樓梯

1. 準備工作：首先，您需要了解樓梯的基本尺寸，包括內外圓柱的直徑、導程、踏步高等參數。
2. 畫正面投影：畫出內外圓柱面的螺旋線，分析螺旋樓梯的踢面和踏面的形狀。踢面為矩形（鉛垂面），踏面為扇形（水平面）。根據梯板厚度畫出梯板底面的螺旋線，并根據梯步的高度畫出各梯步踏面和踢面的投影。
3. 加粗輪廓線：加粗梯板底面可見性部分，加粗水平投影輪廓線。
4. 清理和完善：擦去全圖多余的圖線，完善輪廓線。畫出螺旋樓梯可見圓柱面上的疏密線，整理完成全圖。

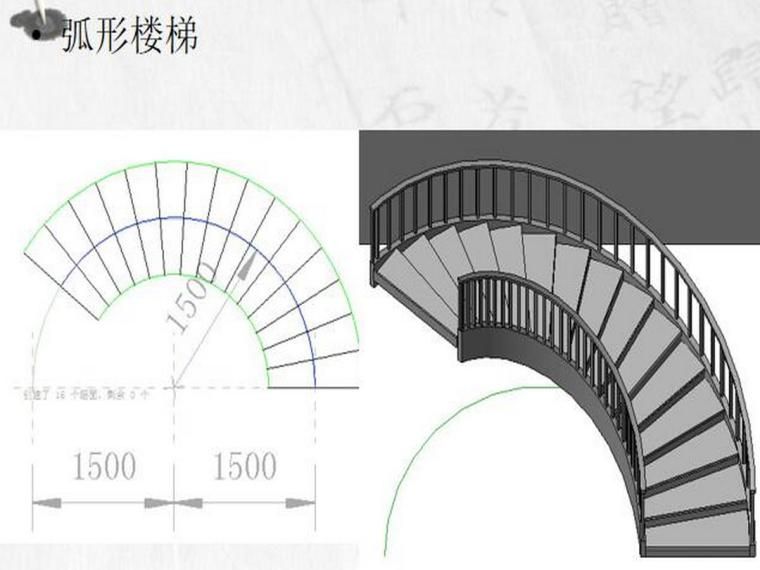

使用Revit軟件繪制螺旋樓梯

1. 啟動軟件和新建項目：打開Revit軟件，新建項目文件。
2. 調用樓梯命令：依次點擊建筑-樓梯-樓梯（按構件）命令。
3. 繪制樓梯：鼠標左鍵點擊繪圖區一點作為圓心，輸入半徑，按下回車鍵，點擊確定。轉到三維視圖，可以看到螺旋樓梯繪制完成。

結語

以上步驟提供了使用CAD和Revit軟件繪制螺旋樓梯的基本流程。如果您希望獲得更詳細的指導，建議您查找相關的視頻教程或參加專業的培訓課程。此外，您還可以參考相關的書籍和教程，例如《畫法幾何及水利土建制圖》及其配套習題集，這些資料可能會對您有所幫助。
