桁架結構是一種廣泛應用于建筑、橋梁和機械中的結構形式，其特點是通過多個垂直的桿件（梁）相互連接形成框架。這種結構在穩定性、承載力和剛度方面具有顯著優勢，使其成為許多工程應用中的首選。本文將通過分析一個具體的桁架結構案例，探討其在實際應用中的設計與性能表現。該桁架結構由多個三角形截面的桿件構成，每個桿件都通過螺栓與相鄰的桿件相連，形成一個穩定的整體。設計時考慮了結構的強度、剛度和穩定性需求，以確保在承受各種荷載（如風載、雪載、自重等）時，結構能夠安全穩定地工作。還對結構進行了疲勞測試，以評估在不同加載條件下的使用壽命。結果顯示，該桁架結構在預期的使用條件下表現出良好的性能，能夠滿足長期的承載要求。通過對這個桁架結構案例的分析，我們可以了解到桁架結構在現代工程中的應用及其設計過程中的關鍵考量因素。

橋梁工程中的桁架結構案例分析

• 懸索橋加勁桁架：在懸索橋中，加勁桁架是主要承重構件，通過吊桿與主纜相連，承擔橋面傳來的荷載，并傳遞至主纜和錨碇。這一結構形式充分利用了桁架桿件主要承受軸向力的特點，有效提高了懸索橋的承載能力和穩定性。例如在一些大型跨海懸索橋工程中，加勁桁架發揮著至關重要的作用，使得橋梁能夠承受巨大的車輛荷載和風荷載等外部作用力。
• 連續梁橋桁架：在連續梁橋里，桁架結構為主要受力構件之一，通過節點連接各個桿件，共同承受橋面傳來的荷載。這種結構適用于跨度較小、荷載較輕的橋梁情況。相較于其他結構形式，桁架結構的使用能夠使橋梁受力更加明確，結構構造相對簡單，從而降低設計和施工的難度與成本。

建筑屋蓋體系中的桁架結構案例分析

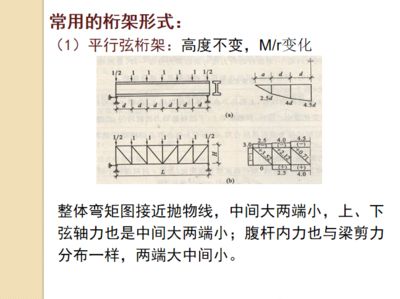

• 平面桁架：適用于跨度較小、荷載較輕的建筑屋蓋。其構造簡單、受力明確，桿件在平面內按照一定的幾何關系組合，能夠有效地將屋面荷載傳遞到支撐結構上。例如一些小型工業廠房或者簡易倉庫的屋蓋，采用平面桁架結構既能夠滿足承載要求，又能降低建造成本。

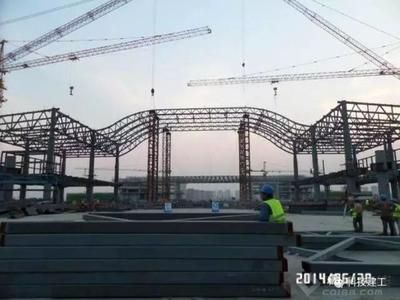

• 空間桁架：適合大跨度、重荷載的建筑屋蓋。通過合理的桿件布置和節點設計，空間桁架能夠實現高效的傳力，使結構整體更加輕盈。在大型展覽館、體育場館等大跨度建筑的屋蓋結構中，空間桁架的應用非常廣泛。它能夠充分發揮材料的力學性能，在滿足大空間需求的同時，保證結構的安全性和穩定性。
• 輕型桁架：采用輕型材料和高效節點連接方式，常用于臨時性建筑或需要快速搭建的場合。例如一些臨時展覽場館、活動舞臺等，輕型桁架可以在短時間內完成搭建，并且便于拆卸和搬運，能夠滿足臨時性建筑的使用要求，同時在保證結構基本性能的前提下，有效降低材料和運輸成本。

起重機中的桁架結構案例分析

• 桁架式起重臂：以桁架結構作為起重臂的主要受力構件，通過優化節點設計和桿件截面尺寸，實現起重臂的輕量化和大跨度。在大型起重機設備中，桁架式起重臂能夠滿足起吊重物的要求，并且在伸展和收縮過程中保持較好的穩定性，提高了起重機的工作效率和工作范圍。
• 桁架式塔身：通過合理的桿件布置和連接方式，實現塔身結構的輕量化和高強度，提高起重機的整體穩定性和承載能力。在塔式起重機中，桁架式塔身能夠有效地抵抗風荷載、吊重荷載等外力作用，保證起重機在工作過程中的安全性和可靠性。
• 附著式桁架：將桁架結構與建筑物或其他結構相連，利用其高效的傳力性能，提高起重機的整體穩定性和抗風能力。這種桁架結構在高層建筑施工中使用的起重機上較為常見，通過與建筑物附著連接，增加了起重機的穩定性，減少了在復雜風環境下的晃動，確保施工安全順利進行。

新型板桁架結構案例分析

• 鋼結構中板桁架結構：這是一種可用于建筑樓板或屋面板的新型板桁架結構。它無需裝飾面，相對于網架結構而言無需檁條支托及板等圍護結構，整體厚度變小。單元可在工廠預制完成，施工現場只需拼接各單元即可，施工方便高效，符合工業化裝配式建筑的理念。元蕩橋項目是其典型應用案例，該項目位于滬蘇交界處，跨越元蕩連接上海、蘇州兩地。這種板桁架結構可與門式鋼架、網架結構、混凝土結構梁、梯形屋架等形式配套使用，適用于裝配式建筑、雨棚、廊橋、園林景觀、工業建筑、演出舞臺等多個場景。
