桁架模型是一種用于解決結構力學問題的數學工具，它通過引入若干個垂直的桿件來模擬實際結構。這些桿件被稱為“桁”，它們共同承載并傳遞力和變形。在桁架模型中，每個桿件都承擔一部分彎矩（力矩），而整個結構則由一個或多個節點連接。這種模型特別適用于分析那些具有多個自由度的結構，如橋梁、塔架等。，，桁架模型的優點在于其簡潔性和通用性。由于每個桿件只承受一個方向的力，這使得計算變得相對簡單。該模型可以處理各種類型的載荷，包括集中力、分布力和復雜載荷組合，這為工程設計提供了極大的靈活性。，，桁架模型也有局限性。它假定所有桿件都是均勻的，且忽略桿件之間的相互作用。這些假設可能在某些情況下導致精度降低。在使用桁架模型時，必須仔細考慮這些限制條件，并在必要時使用更復雜的數值方法進行驗證和調整。

一、桁架模型相關軟件計算

• 不同軟件計算結果及問題
  • 在計算54米桁架（三層樓面荷載）時，用ETABS和3D3S計算結果相近，但3D3S計算豎向地震力會出錯。在一些項目中，如職工體育館活動中心采用空間管桁架前期方案計算時會使用3D3S9.0計算整體空間模型。還有在計算桁架結構時可能會涉及到STAAD.pro 、midas/gen、SAP2000、STCAD等軟件的使用，不同軟件在計算時可能會出現各種情況，例如新人在使用sap計算倒三角管桁架時出現柱底荷載特別小的問題，在GEN計算轉換桁架時剛建完模型加自重運行就報錯等情況。在midas/gen里計算桁架結構模型時，使用桁架單元與使用一般梁變截面梁單元 + 釋放端部約束建模最后的結果差別也值得探討。另外在3D3S中建立空間桁架模型時，其功能模塊演示下載區里的桁架建模方式也有待研究，并且在3D3S中處理桁架與工字梁連接的計算模型時可能出現與實際不符的情況，需要探討如何模擬實際結構。

二、桁架模型在不同結構中的應用

• 建筑結構中的應用
  • 在超高層建筑中，環帶桁架 + 伸臂桁架的鋼結構形式用于滿足結構抗側力要求。還有在一些建筑中，如單跨兩層房屋，混凝土柱頂支撐H型鋼桁架，桁架下弦節點連接側向鋼梁做壓型鋼板混凝土組合樓板，桁架上弦設置檁條等鋪彩鋼夾心板。在航天基地新材料技術研發中心項目中有鋼筋桁架混凝土組合樓承板的施工。
• 橋梁結構中的應用
  • 在主跨240m上承式鋼管混凝土桁架拱橋模型中有桁架的應用。
• 工業結構中的應用
  • 在工業室外管線支架設計中鋼桁架是常見的結構形式，并且在對某過河管廊桁架結構進行安全性復核時也涉及到桁架結構的研究。

三、桁架模型相關資源

• 圖紙資源

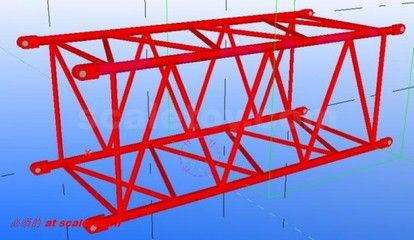

  • 在沐風網有桁架設計模型圖紙可供下載，由沐風網認證設計師yayun0614于2017 - 03 - 21 14:47發布，支持Solidworks、Solidworks2012軟件，包含stp、jpg格式。
• 模板資源

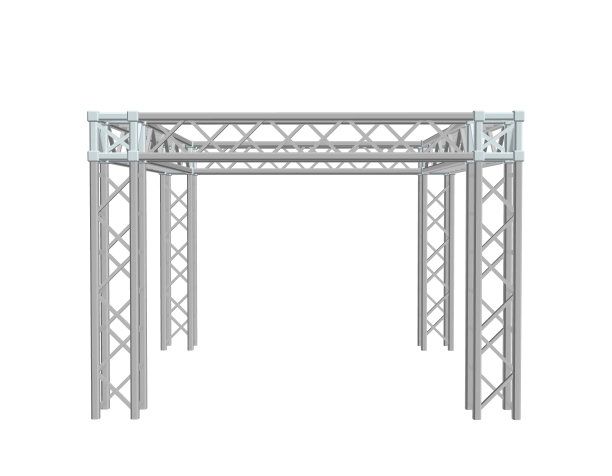

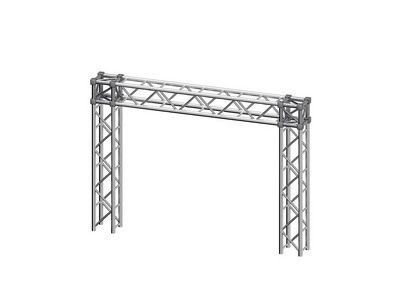

  • 在千圖網有桁架模板免費下載，編號為14138558，尺寸為1920*1080px，體積為10.1MB，格式為max，建議使用Autodesk3dsMax2016軟件打開，個人VIP僅限交流學習，不支持任何商業用途，企業VIP免費版僅支持新媒體用途授權且下載后可使用不超過30天。在turbosquid網站有免費桁架3D模型下載，有3ds，max，c4d，maya，blend，obj，fbx低聚，動畫，操縱，游戲和VR選項等多種格式。
