在建筑領域，主桁架和次桁架是兩種常見的結構構件。它們的主要區別在于承載能力、跨度和穩定性。主桁架通常用于承受較大的荷載，具有較高的承載能力和較大的跨度。而次桁架則主要用于支撐建筑物的屋頂或墻體，其承載能力相對較低，但可以提供更好的穩定性和抗震性能。主桁架和次桁架在設計和制造過程中也有不同之處。主桁架需要使用高強度鋼材和精密的焊接工藝來確保其結構的穩定性；而次桁架則可以使用較便宜的材料和簡單的制作工藝。主桁架和次桁架在承載能力、跨度和穩定性等方面存在明顯差異，因此在實際應用中需要根據具體需求選擇合適的桁架類型。

主桁架和次桁架的區別

雖然我無法直接提供圖片，但我可以詳細描述主桁架和次桁架的區別，幫助您更好地理解它們的特點和應用場景。

主桁架

定義與應用主桁架是鋼結構建筑中重要的組成部分，它通常承擔主要的荷載，并且在結構中起到關鍵的支撐作用。主桁架的設計和制造需要考慮結構的整體穩定性、承載能力和耐久性。在實際應用中，主桁架可以用于橋梁、屋頂結構、工業廠房等。

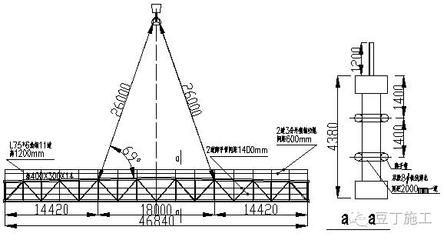

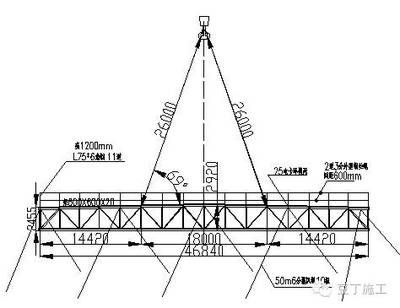

安裝與穩定性在安裝主桁架時，需要注意其平面位置、垂直度和標高的找正。主桁架的穩定性非常重要，因此在安裝過程中會采取加固措施，如用腳手管架設加固桿，以及在吊裝后拉設風纜繩和角鋼支撐進行臨時固定。

次桁架

定義與應用次桁架相對于主桁架來說，承擔的荷載較小，起到輔助和支持的作用。次桁架的安裝通常依賴于已經安裝好的主桁架，它們之間通過節點進行連接。次桁架的應用場景包括建筑的次要承重結構、裝飾性結構等。

安裝與連接次桁架的安裝需要在主桁架就位后進行，通常需要與相鄰的主桁架進行焊接固定。這種連接方式確保了結構的整體性和穩定性。

結構與設計

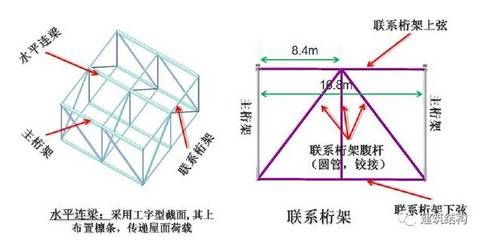

主桁架主桁架的設計通常更為復雜，因?yàn)樗鼈冃枰惺芨蟮暮奢d。主桁架的桿件通常由鋼板或型鋼組成的工形或箱形截面，節點處用兩塊平行的節點板連接。這種設計使得主桁架具有較高的承載能力和穩定性。

次桁架次桁架的設計相對簡單，通常使用構造較簡單的平行弦鋼桁架。次桁架的桿件可以用小角鋼及圓鋼或薄壁型鋼組成，節點處可以用節點板連接，也可以將桿件直接相連。這種設計使得次桁架適用于小跨度輕屋面的屋蓋結構。

安全與質量控制

焊接質量無論是主桁架還是次桁架，在焊接過程中都需要嚴格控制焊接質量。這包括焊前預熱、控制焊接速度和熱輸入量、控制熔合比以及選擇合適的焊材。這些措施有助于提高焊接接頭的韌性和抗熱裂性能。

安全措施在吊裝和安裝過程中，主桁架和次桁架都需要采取相應的安全措施。這包括設置安全警戒區、安排專人檢測千斤頂和油泵的情況、在桁架兩端設置繩索保證穩定性等。這些措施旨在預防安全事故的發生，確保施工過程的安全。

總結

綜上所述，主桁架和次桁架在鋼結構建筑中扮演著不同的角色。主桁架承擔主要荷載，設計復雜，需要更高的承載能力和穩定性；而次桁架承擔次要荷載，設計相對簡單，主要用于輔助和支持。在實際應用中，兩者通過節點連接，共同構成完整的結構體系。希望這些信息能夠幫助您更好地理解主桁架和次桁架的區別。
