桁架內力計算是結構工程中的一個重要環節，它涉及到對桁架在受力狀態下的應力和變形進行分析。為了更有效地掌握桁架內力計算的方法，我們可以構建一個知識網絡圖，將相關的知識點進行歸類和連接，形成一個完整的體系。，，在這個知識網絡圖中，我們可以將桁架內力計算分為幾個主要部分：幾何分析、材料力學分析、荷載分析以及計算方法。每個部分又可以進一步細分為更具體的知識點，如桁架的幾何參數、材料的力學性能、荷載的類型和分布等。，，通過這個知識網絡圖，我們可以清晰地看到桁架內力計算的各個步驟和相互之間的關系。幾何分析中的截面特性會影響到材料力學分析中的強度計算，而荷載分析則直接影響到計算方法的選擇。這樣的知識網絡圖可以幫助我們更好地理解和掌握桁架內力計算的全過程，提高我們的計算能力和準確性。

桁架內力計算的知識網絡圖

基礎知識

桁架結構的定義

• 由直線桿件和連接節點組成的三維結構

桁架的分類

• 按幾何組成分為簡單桁架、聯合桁架和復雜桁架
• 按外形分平行弦桁架、折弦桁架和三角形桁架
• 按有無水平推力分梁式桁架和拱式桁架

桁架的力學特性

• 包括軸向剛度、剪切剛度、彎曲剛度和節點剛度等

內力計算

內力的概念

• 內力是結構內部各部分之間的相互作用力

內力作用的分類

• 主要是軸力，彎矩和剪力很小，可以忽略不計

計算方法

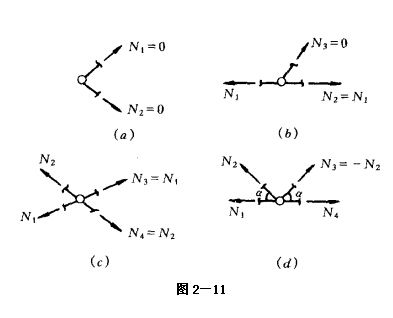

• 結點法：通過分析結點的平衡條件，計算出桿件內力
• 截面法：通過在桿件上截取一小段，分析其受力情況，然后根據力的平衡條件計算出桿件內力
• 彎矩分配法：基于力的平衡和彎矩分配原理的計算方法

實際應用

靜定平面桁架的內力計算

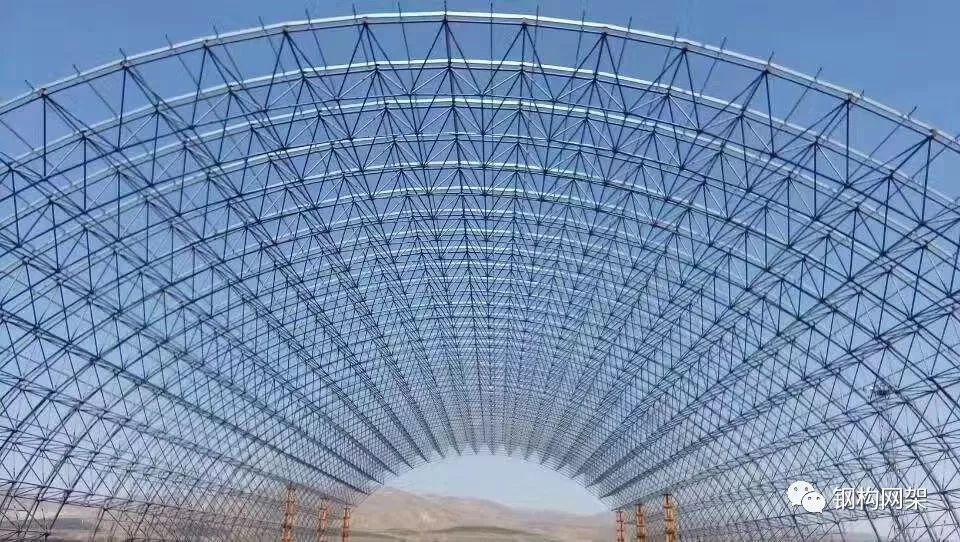

• 應用于大跨度結構，如橋梁和屋頂

計算機輔助內力分析

• 使用SAP、Midas、ANSYS等有限元分析軟件進行計算

以上是關于桁架內力計算的知識網絡圖，涵蓋了從基礎知識到內力計算方法，再到實際應用的全過程。
