桁架連接節點是桁架結構中的關鍵部分，負責傳遞和分散載荷。在設計桁架時，連接節點的選擇對整體結構的性能至關重要。常見的連接方式包括焊接、螺栓連接、鉚接等。每種連接方式都有其獨特的優點和適用場景。焊接連接具有較好的承載能力和耐久性，適用于承受較大載荷的場合；而螺栓連接則具有安裝方便、拆卸靈活的特點，適用于需要頻繁更換或調整的場合。在選擇連接節點時，需要考慮載荷的大小、方向以及工作條件等因素，以確保桁架結構的安全性和穩定性。

桁架連接節點

桁架連接節點的類型和作用

桁架連接節點是桁架結構中的重要組成部分，其主要功能是將各個桿件連接在一起，傳遞荷載并保持結構的整體穩定性。在設計和施工中，選擇合適的連接節點對于確保結構的安全性和經濟性至關重要。

鉸接節點

• 定義和作用：鉸接節點允許相鄰構件之間相對轉動，適用于承受節點荷載的情況。
• 常見形式：包括直接焊接、節點板焊接或螺栓連接、球形連接等。

剛接節點

• 定義和作用：剛接節點能夠傳遞彎矩，適用于桿件節間內也承受荷載的情況。
• 適用場景：通常用于節點剛性較大，能夠有效減少局部彎矩的情況。

桁架連接節點的設計和施工要點

在設計桁架連接節點時，需要考慮多個因素，包括節點的承載能力、剛度、施工難度以及成本等。以下是一些關鍵的設計和施工要點：

節點設計的考慮因素

• 內力計算：鋼桁架的內力計算一般按鉸接桁架進行，但在某些情況下，如節點荷載較大，可能需要考慮剛接。
• 局部彎矩的控制：布置節點時應盡量避免或減小局部彎矩，特別是對于桿件截面高度與長度比值較大的情況。

施工中的注意事項

• 焊接質量：焊接是節點連接的重要形式之一，但應注意焊接質量和焊縫的檢測，確保連接的可靠性。
• 螺栓連接的優勢：采用螺栓連接可以有效減小節點的大小，便于施工和維護。

不同類型的桁架連接節點實例

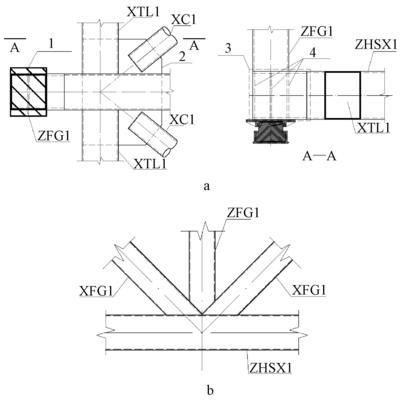

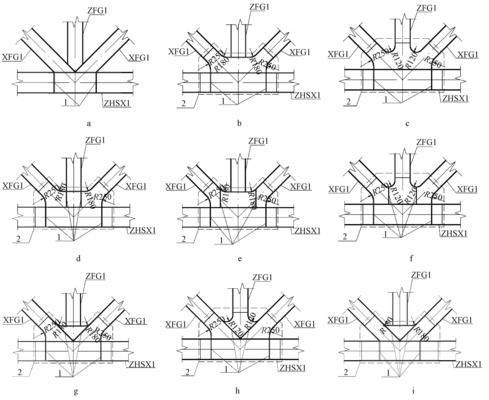

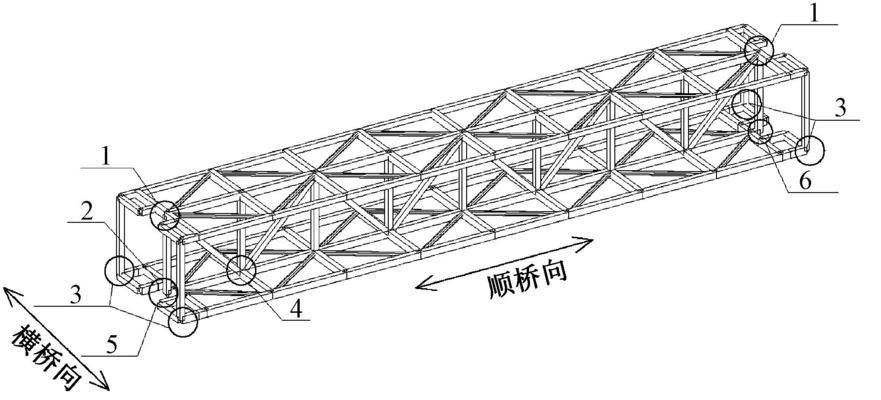

鋼桁架連接節點

鋼桁架連接節點包括多種不同的設計和施工方法，例如：

• 節點球與錐頭的連接：通過螺栓孔和錐頭實現連接，適用于大型桁架結構。
• 通用鋼桁架結構連接節點：包括屋蓋鋼桁架結構、鋼桁架節點等多種詳圖，適用于不同的建筑和應用場景。

鋼木組合桁架連接節點

鋼木組合桁架連接節點結合了鋼材和木材的優點，具有較好的結構強度和施工便利性：

• 結構和施工特點：通過木質橫梁、安裝板和連接柱的組合，實現了高強度和易于施工的目標。

結論

桁架連接節點在桁架結構中起著至關重要的作用，其設計和施工質量直接影響整個結構的安全性和穩定性。在選擇和設計桁架連接節點時，需要綜合考慮多種因素，包括節點的承載能力、剛度、施工難度以及成本等。通過合理的選擇和設計，可以有效提高桁架結構的性能和安全性。
