鋼結構桁架是一種常見的建筑結構，廣泛應用于橋梁、體育館、高層建筑等。本文將詳細介紹鋼結構桁架的施工流程，包括設計、制作、安裝和檢驗四個階段。，，在設計階段，工程師需要根據建筑物的用途和功能要求，選擇合適的鋼材和連接方式，計算出桁架的幾何參數和力學性能指標。還需要考慮風荷載、地震荷載等外部因素對桁架的影響，并制定相應的設計規范。，，在制作階段，根據設計圖紙的要求，采用焊接、螺栓連接等方式將鋼材加工成桁架的各個部件。制作過程中需要注意焊縫的質量，確保焊縫的強度和穩定性。還需要對構件進行防腐處理，以延長其使用壽命。，，在安裝階段，將制作好的桁架部件按照設計要求進行組裝，形成一個完整的桁架結構。安裝過程中需要嚴格控制焊接質量，確保焊縫的牢固性和密封性。還需要對桁架進行預應力張拉，以增加其承載能力和穩定性。，，對完成的鋼結構桁架進行全面檢查和驗收，確保其符合設計要求和相關標準。通過以上四個階段的施工，可以確保鋼結構桁架的質量和安全性，為建筑物提供良好的支撐和承載能力。

鋼結構桁架圖片與施工流程詳解

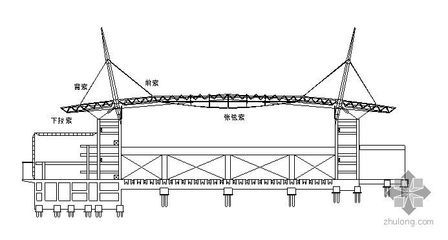

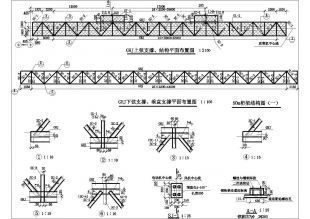

鋼結構桁架圖片

鋼結構桁架是一種常見的結構形式，廣泛應用于大跨度廠房、展覽館、體育館、橋梁等公共建筑。桁架結構通常由鋼或鋁制成，具有很強的支撐和承載能力，能夠形成一個穩定的結構體系，如地板、天花板、墻壁或其他建筑構件都可以在此基礎上進行組裝。桁架結構的特點包括輕量級、跨度大、節約鋼材消耗、簡單應力系統等。

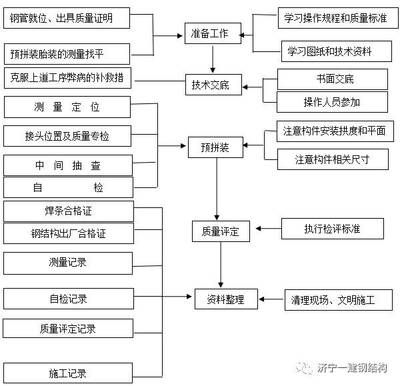

施工流程詳解

1. 桁架安裝概述

鋼結構桁架的安裝通常受到運輸條件和現場吊裝設備性能的限制。因此，桁架需要分段運至現場，并采用高空拼裝的方式進行安裝。在安裝過程中，通常需要先安裝巨柱本體，當巨柱安裝領先于桁架層1~2節并且焊接完成后，開始桁架安裝。

2. 吊裝前的準備

在吊裝桁架之前，需要在桁架下弦桿的下部設置格構式臨時支撐架，臨時支撐下端設置轉換梁，將桁架的荷載通過臨時支撐傳遞到下部首層砼柱梁結構上。此外，還需要對擬吊裝的全部鋼管桁架進行檢查、編號，檢查建造的定位軸線、平面封閉角、預埋件的平面位置及標高、混凝土強度以及構件形狀尺寸，螺孔位置及直徑，銜接件位置及角度、焊縫、栓釘，磨擦面加工等的質量。

3. 高空拼裝

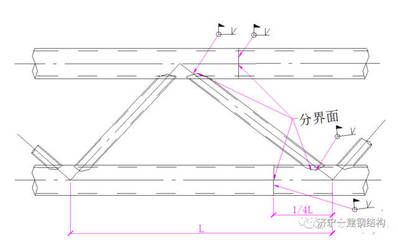

下弦桿在高空對接，并采用支撐架初步校正后，進行桁架腹桿及上弦桿的高空安裝。在桁架上弦桿考慮兩榀桁架吊裝就位時，使用拉桿拉設于兩端的巨柱上進行固定。與此同時，穿插連接與桁架相連接樓層梁。桁架構件吊裝時，通過拉桿、胎架、倒鏈、鋼性支撐、千斤頂?shù)日{(diào)節措施，在全站儀的觀測下完成構件的初步就位，并用臨時連接板將構件固定，然后再進行下一構件的吊裝。

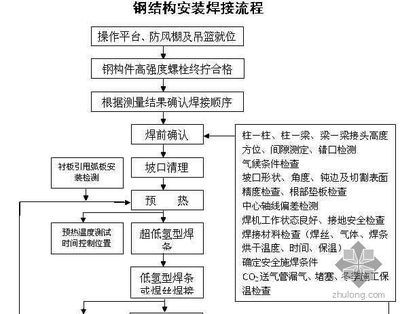

4. 質量檢查與驗收

焊接完成后，依照有關焊接標準對焊縫舉行檢查驗收，驗收時現場監理工程師應在場并簽署驗收看法，作為中間隱蔽工程驗收。此外，還需要對桁架的尺寸、形狀、焊縫質量等進行檢查，確保符合設計要求和相關標準。

結論

鋼結構桁架的施工流程是一個復雜的過程，涉及到多個環節和技術細節。通過上述步驟的詳細描述，我們可以了解到鋼結構桁架的安裝不僅需要精密的規劃和準備，還需要嚴格的質量控制和安全管理。這些流程確保了桁架結構的安全性和穩定性，同時也提高了施工效率和質量。
