過路桁架是一種用于支撐和連接建筑物的鋼結構，通常用于建筑施工中的臨時或永久結構。它由一系列相互垂直的鋼梁組成，這些鋼梁通過焊接或螺栓連接在一起，形成一個堅固的結構體系。過路桁架通常用于橋梁、塔樓、高層建筑等大型結構的建設中，以提供穩定的支撐和承載能力。，，在設計過路桁架時，工程師需要考慮到多種因素，包括結構的穩定性、承載能力和安全性。這涉及到對材料的選擇、截面尺寸的確定以及連接方式的設計。過路桁架還需要與其他構件（如柱、梁、板等）協調配合，以確保整個結構體系的完整性和穩定性。，，過路桁架的結構圖片展示了其清晰的幾何形狀和連接方式。這些圖片可以幫助工程師更好地理解過路桁架的結構和工作原理，為設計提供參考。這些圖片也有助于公眾了解過路桁架在建筑中的應用和重要性。

過路桁架的結構圖片

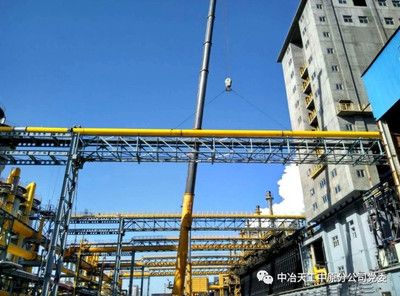

過路桁架是一種常見的鋼結構形式，它主要用于跨越道路或其他障礙物，提供管線或其他設施的支撐。以下是關于過路桁架的結構圖片的相關信息。

過路桁架的設計特點

過路桁架通常采用鋼結構，具有下承式結構，能夠支撐管道等設施。桁架的最大跨度可以達到24.1米，支架柱采用混凝土柱。桁架上支撐的管道直徑為400毫米。

過路桁架的結構細節

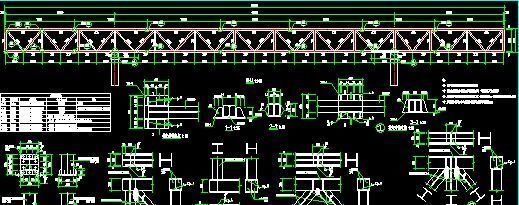

過路桁架的結構設計包括詳細的圖紙，如管結構設計說明、桁架平面布置圖、剖面圖、支架基礎詳圖、上弦橫梁布置圖等。這些圖紙展示了桁架的詳細構造和節點連接。

過路桁架的應用場景

過路桁架廣泛應用于工業和民用建筑中，例如在寶鋼煉鐵廠燒結節能環保配套原料場改造工程中，為了減少環境污染及礦料流失，對料場及膠帶運輸系統進行封閉改造，其中混勻礦輸送系統G506膠帶機跨越污水泵站、護廠河沉砂池、動力煤氣主干管等設施。

過路桁架的結構圖片資源

雖然搜索結果中沒有直接提供過路桁架的結構圖片，但可以參考一些專業的交流論壇，如co188.com ，那里有桁架結構圖片的專業交流帖，可能包含過路桁架的結構圖片和相關信息。

綜上所述，過路桁架是一種重要的鋼結構形式，廣泛應用于各種工程項目中。雖然搜索結果中沒有直接提供結構圖片，但可以通過專業交流論壇等資源獲取相關信息。
