桁架計算書需要提供什么資料

銅陵加固設計公司01-152閱讀0評論

桁架計算書是工程師在設計和分析桁架結構時使用的重要文檔。它包含了對桁架的詳細描述、載荷條件、材料屬性以及如何進行強度和穩定性計算等內容。桁架計算書需要提供的資料包括**基本參數、設計計算資料、荷載條件等**。以下是桁架計算書需要提供的詳細資料：，，1. **基本參數**：， - 辦公室平面尺寸，如18m×66m；柱距為8m；跨度為3m；柱網采用封閉結合；火災危險性戊類；火災等級二級；設計使用年限50年。， - 火災危險性與火災等級，例如戊類火災，二級火災等級。這些信息對于評估火災風險和采取適當?shù)姆阑鸫胧┲陵P(guān)重要。，，2. **設計計算資料**：， - 設計計算書應包含對桁架結構的詳細描述，包括其幾何尺寸、材料屬性以及荷載條件。這有助于工程師準確地理解和實施設計方案，確保結構的安全性和功能性。，，3. **荷載條件**：， - 荷載條件包括了各種可能影響桁架結構的因素，如活荷載（人員、設備）、恒荷載（結構自重）以及可能出現的偶然荷載（如風荷載、雪荷載）。這些數據對于評估結構在不同情況下的承載能力和穩定性至關重要。，，4. **支撐條件**：， - 支撐條件涉及桁架結構中各構件之間的連接方式和支撐方式，如桁架的連接件類型、支撐系統的設計以及任何必要的預應力措施。這些因素直接影響到桁架的結構性能和使用壽命。，，5. **計算結果**：， - 計算結果應詳細記錄所有相關的設計計算過程和技術參數，包括但不限于強度計算、穩定性分析以及任何必要的疲勞壽命預測。這些數據對于評估結構的可靠性和安全性至關重要。，，6. **圖紙和模型**：， - 圖紙和模型是桁架設計的重要組成部分，它們提供了直觀的視覺表示，幫助工程師和施工團隊更好地理解設計意圖和結構細節。圖紙應包括平面圖、立面圖、詳圖以及必要的節點圖和剖面圖。，，7. **規范和標準**：，

桁架計算書需要提供什么資料鋼結構網架設計 第1張

桁架計算書所需資料概述

桁架計算書是工程設計中的重要文檔，它包含了桁架結構的設計計算過程和結果。以下是根據提供的搜索結果，整理的桁架計算書通常需要提供的資料：

1. 設計計算資料

設計計算資料是桁架計算書的基礎，它包括了設計的基本參數和要求。具體內容可能涉及：

辦公室平面尺寸，包括長度、寬度和柱距等。
跨度和屋面材料的詳細信息，如板厚和檁距。
檁條的材料和規格，例如冷彎薄壁卷邊槽鋼的具體型號。

2. 結構形式與布置圖

這部分資料描述了桁架的總體布局和結構形式，包括：

屋架的幾何尺寸，如跨度、高度和坡度等。
屋架的結構形式，如平面桁架式或空間桁架式。

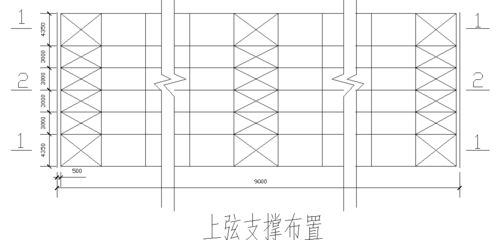

屋蓋支撐的布置情況，確保結構的穩定性。

3. 荷載計算

荷載計算是桁架設計的關鍵部分，它涉及到各種荷載的計算和組合。具體內容可能包括：

永久荷載（恒荷載），如屋面材料重量、支撐和檁條自重。
可變荷載（活荷載），如屋面均布活荷載、雪荷載和風荷載。
荷載組合，考慮不同荷載的同時作用情況。

4. 內力計算與組合

內力計算與組合是確定桁架各桿件內力的過程，包括：

桿件內力的計算，包括軸力、彎矩和剪力等。
內力的組合，考慮最不利的荷載組合情況。

5. 節點設計

節點設計是確保桁架結構整體穩定性的關鍵，包括：

節點板厚度的設計，確保節點的承載能力。
桿件截面的選擇，根據內力計算結果選擇合適的截面。
填板的設置，保證節點的傳力路徑。

6. 材料參數

材料參數是桁架計算書中的重要組成部分，它包括了所使用的材料的物理和力學性能。具體內容可能涉及：

材料的抗拉、抗壓和抗剪強度。
材料的彈性模量和泊松比等。

7. 計算方法和理論依據

計算方法和理論依據是桁架計算書的技術基礎，它包括了：

計算所采用的方法和公式。
計算的理論依據，如鋼結構設計規范和穩定理論。

8. 計算結果和結論

計算結果和結論是桁架計算書的最終成果，它包括了：

各桿件的內力計算結果。
結構的安全性和穩定性評估。
設計建議和注意事項。

綜上所述，桁架計算書需要提供一系列詳細的資料，包括設計計算資料、結構形式與布置圖、荷載計算、內力計算與組合、節點設計、材料參數、計算方法和理論依據以及計算結果和結論。這些資料共同構成了桁架計算書的完整內容，為工程設計提供了科學依據和技術支持。
