桁架式鋼結構加固技術是一種有效的方法，用于提高結構的安全性和耐久性。該技術通過在原有鋼結構的基礎上增加支撐或增強其剛度來實現。桁架式鋼結構加固技術的關鍵步驟包括確定加固方案、計算原始結構和新結構之間的內力分布、選擇適當?shù)募庸滩牧虾头椒ㄒ约斑M(jìn)行施工。在實施過程中，需要確保加固后的鋼結構能夠滿足設計要求，并且不會對原結構的使用造成負面影響。還需要考慮加固后的結構安全性、穩定性和耐久性，以確保整個結構系統的可靠性和長期性能。

一、桁架式鋼結構的定義

桁架式鋼結構是由焊接、鉚接或螺栓連接的構件形成的支承梁結構，它是由直桿組成的三角形單元的平面或空間結構，桿件主要承受軸向拉力或壓力，使材料的強度得到充分利用。當跨度較大時，與實腹梁相比，可以節省材料，減輕自重，增加剛度。

二、桁架式鋼結構的形式

• 平面桁架

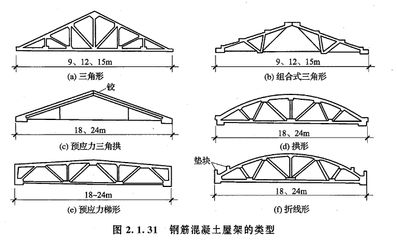

  • 包括屋架、吊車桁架、支撐、橋梁等。其構造簡單、安裝簡便，桿件內力不易受支座沉降和溫度變化的影響，應用廣泛。常見的形式有三角形、梯形、矩形等。其中三角形桁架外形和彎矩圖不相適應，弦桿內力分布不均勻，近支座處內力大，近跨中處小，橫向剛度小，上下弦交角小，端節點構造復雜；梯形桁架外形與彎矩圖較接近，受力好，省材料，適用于屋面坡度平緩且跨度較大時的無檁屋蓋結構。
• 空間桁架
  • 包括網架結構和各種塔架結構。

三、桁架式鋼結構的應用特征

• 受力特點
  • 各桿件受力以單向拉、壓為主，通過合理布置上下弦桿和腹桿，可適應結構內部的彎矩和剪力分布。并且水平方向的拉、壓內力能實現自身平衡，整個結構不對支座產生水平推力。
• 材料利用與結構性能方面
  • 桿件截面上的應力分布均勻，材料性能發揮較好，能節省鋼材和減輕結構自重，特別適用于跨度和高度較大的結構。桁架梁與一般橫梁相比，在抗彎方面增大了內力臂，可實現更大的抗彎強度；在抗剪方面，通過合理布置腹桿，能夠?qū)⒓袅χ鸩絺鬟f給支座，最大程度發揮材料強度。
• 應用范圍
  • 常用于大跨度的鋼結構廠房、大型展覽館、體育館等公共設施中。

四、桁架式鋼結構相關問題示例

• 內力計算與軟件選擇
  • 在計算鋼結構桁架的內力情況以選定桿件截面尺寸，牽涉多次超靜定問題時，有軟件和方法可供選擇，但搜索結果未明確提及哪種軟件和方法簡單有效，還需要進一步查閱資料或咨詢專業人士。
• 加固與補強方案
  • 例如在鋼結構加固方面，有桁架式吊車梁桿件補強方案，包括原有鉚接桁架上弦斷面型式、鉚接桁架上弦補強方案、桁架腹桿補強方案、焊接和鉚接桁架下弦補強方、焊接桁架上弦補強方案等，共1張圖紙，但未詳細闡述具體內容。
• 建模與工況組合問題
  • 在加電梯項目的鋼結構建模中，若把基坑一起建在了上部，鋼結構埋入式柱腳要另行計算，但關于PKPM軟件中一般使用哪個工況組合，搜索結果未給出確切答案，仍需深入探討或向?qū)＜艺?qǐng)教。
