桁架桿件的計算長度如何確定

馬鞍山加固改造設計公司01-152閱讀0評論

桁架桿件的計算長度確定**主要依賴于桿件的約束條件、材料特性以及受力情況**。在工程結構中，桁架作為一種常見的空間結構形式，其穩定性和安全性至關重要。，，桁架桿件的計算長度確定需要考慮桿端約束。如果將桁架節點視作理想鉸接，則桿端轉動時不牽扯其他桿件。這種假設有助于簡化計算，但實際情況可能更復雜。在某些情況下，桿件可能受到其他構件的約束，如交叉腹桿的長細比計算時，需要考慮節點中心間的距離。，，桿件的計算長度還與材料性質有關。不同材料的彈性模量和屈服強度不同，這將直接影響桿件的計算長度。受壓主斜桿的平面內計算長度取節點中心間的距離，而平面外計算長度則按上式確定。，，桿件的受力情況也會影響計算長度的確定。在桁架平面內的計算長度取節點中心間的距離，而在桁架平面外的計算長度，當兩交叉桿長度相等時，應按規定采用。規范還規定了不同條件下的計算長度系數，以適應不同的設計需求。，，桁架桿件的計算長度確定是一個綜合考慮多種因素的過程。通過合理的設計和計算，可以確保桁架結構的安全穩定，滿足工程應用的需求。

桁架桿件的計算長度確定方法

桁架桿件的計算長度是結構工程中一個重要的參數，它關系到結構的安全性和經濟性。計算長度的確定通常涉及到構件的幾何長度、節點板的有無、以及桿件在不同平面內的約束情況等因素。以下是根據提供的搜索結果，對桁架桿件計算長度確定方法的詳細解釋。

幾何長度與側向支承點的距離

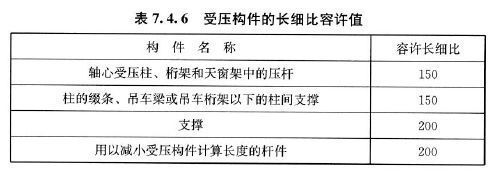

確定桁架弦桿和單系腹桿（用節點板與弦桿連接）的長細比時，其計算長度應根據構件的幾何長度（節點中心間距離）和桁架弦桿側向支承點之間的距離來決定。

節點板的影響

對于有節點板的桁架腹桿，在桁架平面內，端部的轉動受到約束，相交于節點的拉桿愈多，受到的約束就愈大。因此，一般腹桿的計算長度可以取為0.8倍的腹桿幾何長度。在斜平面，節點板的剛度不如在桁架平面內，故取計算長度為0.9倍的幾何長度。而在桁架平面外，節點板的剛度很小，不可能對桿件端部有所約束，因此計算長度取為幾何長度。

無節點板的情況

當桁架腹桿沒有節點板時，其計算長度在任意平面內均取其等于幾何長度。但是需要注意的是，對于鋼管結構，即使沒有節點板，腹桿的計算長度也需要折減。

特殊情況下的計算長度

當桁架弦桿側向支承點之間的距離為節間長度的2倍（即K形連接，中間節點無側向支承），且兩節間的弦桿軸心壓力不相同時，則該弦桿在桁架平面外的計算長度應按下式確定： $l_{0} = 0.75l + 0.25\frac{N_{1}}{N_{2}}l$ 其中， $l_{0}$ 為K形節點時，弦桿側向支承點之間的距離為節間長度的2倍，中間節點無側向支承的情況下，桁架弦桿的平面外計算長度； $l$ 為桁架弦桿側向支承點之間的距離，即節間長度的2倍； $N_{1}$ 為較大壓力（兩段弦桿中壓力較大段的壓力值），計算時取正值； $N_{2}$ 為較小壓力或拉力（兩段弦桿中壓力較小段的壓力值，或受拉的弦桿拉力值），計算時壓力取正值，拉力取負值。
