桁架桿力圖解法

桁架桿力圖解法是一種用于計算桁架結構中桿件受力的數學方法。該方法通過建立平衡力系,利用節點和桿件之間的相互作用來求解內力分布。首先需要確定桁架的支座反力,然后根據外力的方向和大小,使用圖解法繪制出力的矢量圖。在圖中,力的大小按比例尺表示,而力的方向則由起點編號和終點編號定義。以固定方向確定外力(包括支座反力)之間區域的編號,并使用數字定義桁架桿件之間區域。分析節點II和節點III的內力,得到內力矢量圖。這種方法不僅適用于靜力學分析,也可用于動力學分析,如考慮振動等動態因素時。,,桁架桿力圖解法是解決復雜結構力學問題的有效工具,它提供了一種直觀、簡潔的視覺化手段,幫助工程師快速準確地識別和評估結構的內力狀態。
桁架桿力圖解法 鋼結構鋼結構螺旋樓梯設計 第1張

桁架桿力圖解法

  • 基本原理
    • 桁架桿力圖解法是基于靜力學原理,利用力的平衡條件來求解桁架桿件內力的一種方法。對于理想桁架(假設桁架的結點都是光滑的鉸結點、各桿的軸線都是直線并通過鉸的中心、荷載和支座反力都作用在鉸結點上),每個結點都處于平衡狀態。在平面桁架中,一個結點受到的力可以在水平和垂直方向上分別列出平衡方程,通過這些方程來求解桿件內力。當采用圖解法時,是通過力的矢量關系來直觀地求解這些平衡方程。
  • 操作步驟
    1. 確定已知力
      • 首先要明確桁架所受的荷載(包括恒荷載、活荷載等)以及支座反力。這些力的大小、方向和作用點是已知條件。例如在簡單的簡支桁架中,根據荷載規范計算出屋面傳來的恒荷載、活荷載(雪荷載等),再根據支座類型(鉸支座或滾軸支座)計算出支座反力的大小和方向。
    2. 選擇合適的結點開始分析
      • 一般從只連接兩個未知桿件內力的結點開始,這樣便于利用力的平衡條件進行求解。比如在一個簡單三角形桁架中,先從支座結點開始分析,因為支座結點處的反力是已知的,而與支座結點相連的桿件內力未知,通過這個結點的平衡可以求解出與它相連的桿件內力。

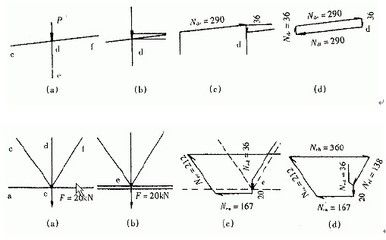

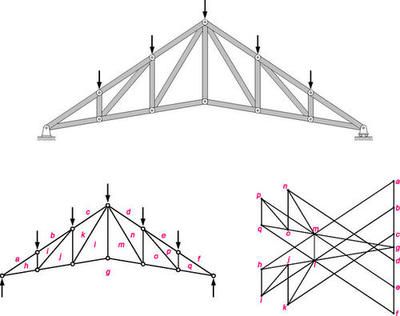

    3. 繪制力的矢量圖
      • 按照一定的比例,將作用在結點上的力(已知力和未知力)畫成矢量。根據力的平衡條件,這些矢量應該構成封閉的多邊形。例如,如果一個結點受到三個力的作用(一個已知力和兩個未知力),那么這三個力的矢量應該首尾相接形成一個三角形。
    4. 確定未知力的大小和方向
      • 通過測量力的矢量圖中未知力的長度,按照預先確定的比例換算出未知力的大小。力的方向根據矢量的方向來確定,在矢量圖中,如果矢量的箭頭指向結點,表示桿件受壓;如果箭頭離開結點,表示桿件受拉。
  • 適用范圍和局限性
    • 適用范圍
      • 適用于簡單靜定桁架的內力分析。對于幾何形狀規則、荷載情況簡單的桁架,圖解法能夠快速、直觀地得到桿件內力。例如小型的木桁架結構用于簡易建筑,或者簡單的橋梁桁架在初步設計階段進行內力估算時,圖解法比較方便。
    • 局限性
      • 對于復雜的桁架結構(如聯合桁架、復雜桁架),由于桿件數量多、受力復雜,采用圖解法會變得非常困難甚至無法求解。并且圖解法的精度受到繪圖精度的影響,在需要高精度內力計算的情況下可能不適用。
桁架桿力圖解法 鋼結構鋼結構螺旋樓梯設計 第2張桁架桿力圖解法 鋼結構鋼結構螺旋樓梯設計 第3張桁架桿力圖解法 鋼結構鋼結構螺旋樓梯設計 第4張桁架桿力圖解法 鋼結構鋼結構螺旋樓梯設計 第5張

桁架桿力圖解法的誤差分析

復雜桁架結構的內力計算方法

桁架桿力圖解法的實際應用案例

桁架桿力圖解法與解析法對比
