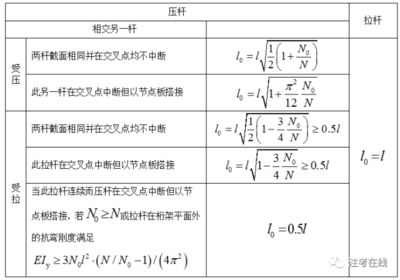

桁架是一種廣泛應用于建筑和工程領域的結構形式，它通過交叉桿件的連接形成空間框架。計算長度是確定桁架各桿件長度的重要依據，直接影響到桁架的結構性能和承載能力。以下是根據相關研究內容整理的桁架計算長度的相關概述：，，1. **平面內計算長度**， - **定義與應用**：在桁架平面內，計算長度是指從節點中心到交叉點的距離。這是基于理想軸心壓桿的彈性分析得出的結論。， - **影響因素**：桁架中桿端約束來自其他剛性連接的桿件，這些約束作用使臨界狀態推遲，導致實際計算長度與理想情況有所差異。，，2. **平面外計算長度**， - **特殊情況處理**：當兩交叉桿長度相等時，平面外的計算長度應按照節點中心到交叉點間的距離來計算。這一規定適用于某些特定情況下的桁架設計。， - **桿件性質的影響**：拉力提供的約束大于壓力，拉力越大，其約束作用也越強。這影響了桁架在不同荷載條件下的計算長度。，，3. **斜平面計算長度**， - **特殊情況下的長度系數**：在某些特殊情況下，如弦桿側向支承點之間的距離為節間長度的2倍且兩節間的弦桿軸心壓力不相似時，需指定桿件計算長度系數。， - **規范規定**：根據GBJ17－88規范，上、下弦桿在桁架平面外的計算長度取值不同，分別為l0x＝l1，其中l(wèi)1為側向支承點（水平、垂直支撐或相...）之間的距離。，，桁架的計算長度是一個復雜而精確的概念，涉及到多種因素和規范要求。在實際工程中，應根據具體情況選擇合適的計算方法和規范，以確保桁架結構的安全性和可靠性。

桁架的計算長度

桁架的計算長度是一個重要的工程參數，它涉及到桁架的設計、安全性和穩定性。計算桁架的計算長度主要包括以下幾個方面：

1. 桁架長度的基本概念

桁架長度是指桁架中心線上的總長度，它的大小受到多種因素的影響，包括桁架的設計要求、橫跨的距離、風速、荷載、使用條件等。其中，跨度是決定桁架長度的最重要因素之一。一般來說，跨度越大，桁架長度也就越長。此外，風速和荷載也會對桁架長度造成較大的影響。

2. 計算桁架長度的公式

計算桁架長度的基本公式為：L=√(h^2+(L/2)^2)×2，其中L表示桁架跨度，h表示桁架中心線距離地面的高度。如果已知桁架長度和跨度，也可以通過公式重新計算出桁架中心線距離地面高度：h=√(L^2-4h^2)/2。

3. 桁架桿件的計算長度

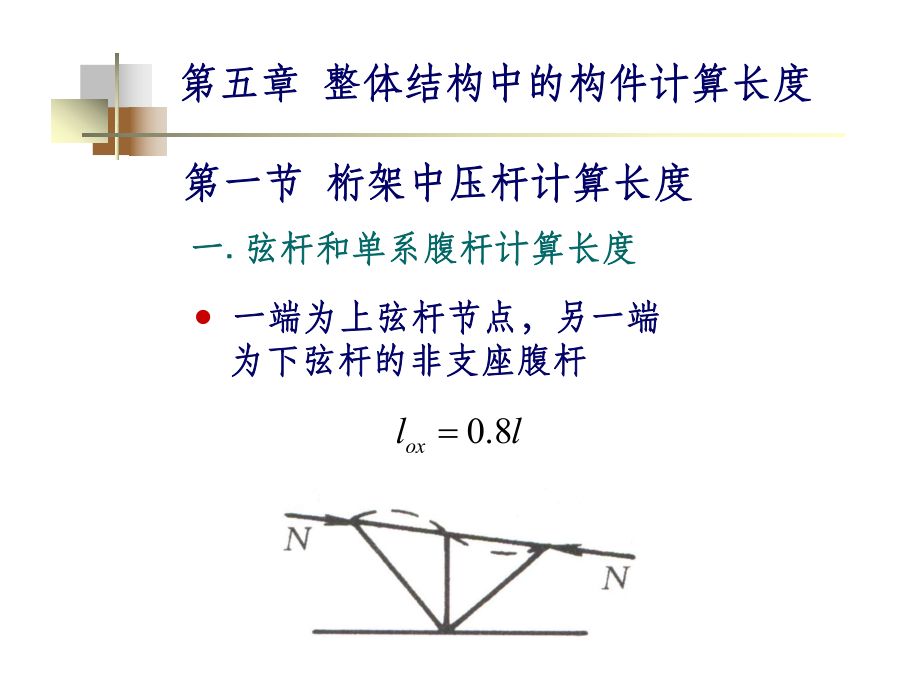

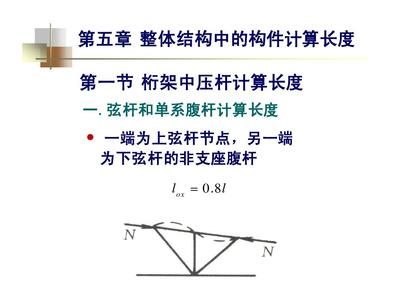

桁架桿件的計算長度包括桁架平面內的計算、桁架平面外的計算和斜平面的計算。例如，上下弦桿的計算長度L0x等于節間長度L，腹桿的計算長度根據位置不同而變化，支座處豎腹桿和斜腹桿L0x=L，中部其它腹桿L0x=0.8L。交叉腹桿的計算長度L0x為節點中心至交叉點間的距離。在桁架平面外，計算長度L0Y應取側向支撐點間的距離。

4. 特殊情況下的計算長度

在某些特殊情況下，如桁架弦桿側向支承點之間的距離為節間長度的2倍且兩節間的弦桿軸心壓力不相同時，弦桿在桁架平面外的計算長度應按下式確定：L0y=L1(0.75+0.25N2/N1)，且L0y≥0.5L1。這里的L1是側向支點間的距離，N1和N2分別是較大壓力和較小壓力或拉力。

5. 注意事項

在計算桁架長度時，應該考慮到實際工程中的使用條件和風險等級，以確保桁架的安全性。同時，應考慮到實際施工和安裝的難度，以及桁架的結構特點。例如，可加強桁架的節點處，以增強其承載能力。此外，桁架長度的計算涉及到了一些數學和物理知識，需要耐心和細心地推算，特別是在涉及到大型工程時，應該請專業人員進行計算和驗算。

綜上所述，計算桁架的計算長度是一個復雜的過程，需要綜合考慮多種因素，并運用相應的計算公式和方法。在實際操作中，建議咨詢專業的工程師或使用專門的工程軟件來進行計算。
