異形建筑怎么畫施工圖

根據您提供的網頁內容,**異形建筑的施工圖繪制是一個系統化和細節豐富的過程**。以下是根據您提供的內容直接生成的摘要:,,1. **理解設計要求**:首先需要全面了解和掌握建筑設計的要求和特點,這是繪制精確施工圖的基礎。,,2. **繪制平面圖、立面圖、剖面圖**:這些是施工圖中的基本元素,它們幫助設計師表達建筑的整體布局和空間關系。,,3. **處理細節**:在施工圖中,細節的處理至關重要。這包括對尺寸、材料、裝飾等元素的精確表示,以確保施工的準確性和可行性。,,4. **三維輔助表達**:盡管二維圖紙仍是常規選擇,但結合三維工具(如BIM)可以提供更直觀的視覺效果,幫助施工團隊更好地理解和執行設計。,,5. **施工指導**:施工圖不僅僅是一張圖紙,它提供了詳細的指導,確保施工過程中的每一個步驟都能按照設計意圖進行。,,6. **預算與成本控制**:在施工圖的設計階段,還需要考慮到成本因素,合理規劃預算,避免不必要的開支。,,繪制異形建筑的施工圖是一個復雜但必要的過程,它需要設計師具備高度的專業技能和細致的工作態度。通過上述步驟,可以有效地將設計意圖轉化為實際可施工的圖紙,為建筑項目的順利進行提供保障。
異形建筑怎么畫施工圖 北京鋼結構設計 第1張

一、異形建筑施工圖繪制的一般步驟

(一)前期分析

  1. 找對應關系
    • 拿到異形建筑設計造型后,先通過平面圖和效果圖,找到造型分割與平面家具(點位)的對應關系,還原出大的分割關系。例如在多邊形空間設計案例中,就需要進行這樣的操作來明確各部分之間的關聯。
  2. 分析設計模數
    • 在找到天花造型與平面布置的位置對應關系后,尋找這種造型的模數關系。這里存在兩種情況:
      • 容易找到模數關系的情況:后續繪制工作可依據模數規律進行。
      • 模數關系不好找或不存在的情況:需要采用特殊的繪制和定位方法。

(二)二維異形造型繪制與標注

  1. 規則圓弧造型
    • 定義為任意一個圓上截取的任意一段圓弧。標注方式可以采用圓弧兩個端點的橫向和縱向定位 + 圓弧半徑定位方式,并且端點定位時可以用臨近的建筑軸線作為參考。
  2. 不規則弧線造型
    • 這種造型是給定一組控制點得到的曲線,沒有半徑、圓心可供定位,無法采用常規標注。通常采用網格定位法,一般做法是以一根橫向、一根豎向軸線的交點為網格起鋪點,然后按照1000×1000或是10進制的尺寸做網格正向排布。例如歐式線條等特殊線條需要開模定做時,若采用方案二這種網格定位(如10mm×10mm網格),同時標注造型的兩個大尺寸,廠家基本可以根據網格比例判斷出不規則弧線部分的尺寸。

(三)三維異形造型繪制與標注

  1. 單曲面造型
    • 第一步:通過對造型的分析(把整個造型看做一個整體,先不要管這個造型是凹還是凸),畫出整體的輪廓造型。
    • 第二步:根據方案理解,繪制出兩條弧形造型的輪廓線并添加相應表示弧面凹凸關系的造型線,再根據規則圓弧造型的標注原則進行標注。
    • 第三步:把第二步中紅圈區域的標準單元拿出來單獨放大,繪制相關的立面和剖面,并且可以利用填充的淡顯表達造型前后關系。
  2. 雙曲面造型
    • 繪制時先不去理會透視關系、曲面關系,仍然采用三視圖的邏輯來繪制,層層剝離的來表達。例如先繪制該樓板需要開洞的邊界輪廓和尺寸定位,對于一些復雜部分(如樓梯等),如果有相關設計方提供的模型(如Rhino模型),可以將不同標高導出的CAD文件疊加到圖紙中。但要注意在二維圖紙上對三維的異形曲面進行標注可能不準且沒有指導意義,施工時往往需要模型輔助相關專業進行核對和定位。

(四)異形柱施工圖繪制要點

  1. 全樓柱鋼筋歸并:這是繪制異形柱施工圖的基礎工作之一。
  2. 平面柱大樣畫法
    • 畫異形柱施工圖時,應注意箍筋加密與普通柱相同;柱分布筋之間設拉筋,其直徑同箍筋,間距是箍筋的2倍;橫向肢、豎向肢分別按計算配置一個矩形箍筋,并分別滿足X、Y向計算箍筋面積的要求。
  3. 豎向筋配置
    • 要滿足最小間距要求,采用對稱配筋,一排排不下,程序自動放兩排;按固定鋼筋(L形角部的角筋雙向共用)和分布筋(豎向架立筋@≤200)的構造要求分別配制固定鋼筋和分布筋。
  4. 核心區配筋
    • 在核心區箍筋相交處,若無主筋時,應設豎向架立筋如T形柱內側,架立筋為構造筋,隱含直徑D = 14mm。

二、借助工具繪制異形建筑施工圖

  1. CAD繪制異形柱
    • 在CAD中,可以用pl線自己畫異形柱,然后把它設在column圖層即可。如果是天正軟件,則先用pl線畫好,再點“標準柱”,彈出的對話框里左下角有個pl選項來進行操作。
  2. 參考已有圖紙
    • 可以參考大量已有的異形建筑圖紙,如江蘇鹽城某科普教育中心和監測中心建筑設計方案、某地異形住宅樓建筑cad詳圖、異形柱別墅整套建筑CAD圖等,這些圖紙涵蓋不同類型的異形建筑,包含建筑立面圖、剖面圖、各樓層平面圖、屋頂平面圖等多種圖紙類型,可以從中學習不同異形建筑部分的繪制方法、標注方式以及整體布局的表達等。

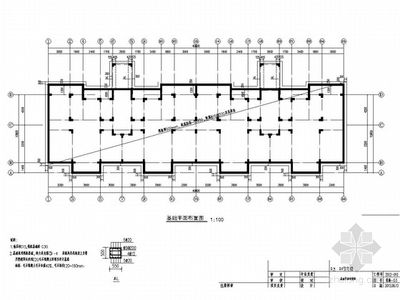

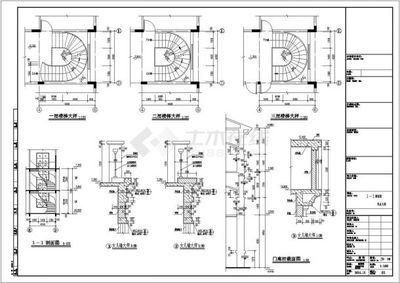

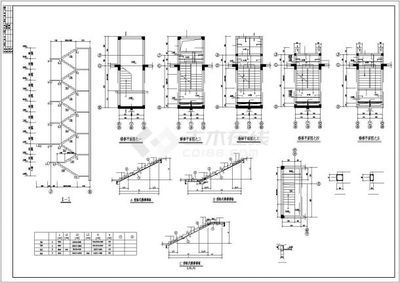

異形建筑怎么畫施工圖 北京鋼結構設計 第2張異形建筑怎么畫施工圖 北京鋼結構設計 第3張異形建筑怎么畫施工圖 北京鋼結構設計 第4張異形建筑怎么畫施工圖 北京鋼結構設計 第5張
