屋頂光伏技術方案設計旨在提高建筑物的能源自給能力和減少對傳統能源的依賴。該方案通常包括以下幾個關鍵步驟：，，1. 需求分析：評估屋頂?shù)目捎妹娣e、太陽輻射強度、地理位置以及當?shù)卣吆头ㄒ?guī)，以確定最適合安裝光伏系統的規模。，，2. 系統設計：根據需求分析的結果，設計光伏系統的布局和配置，包括選擇合適的光伏板類型（如單晶硅或多晶硅）、電池板串聯或并聯連接方式、逆變器的選擇等。，，3. 組件選擇：選擇高效能的光伏組件，確保系統能在最佳條件下運行，同時考慮成本效益。，，4. 安裝與調試：在屋頂上安裝光伏板，并進行必要的電氣連接和系統調試，以確保所有組件正確安裝且性能穩定。，，5. 維護與監控：建立一套光伏系統維護計劃，定期檢查光伏板的清潔度和狀態，使用智能監控系統來監測發電量和維護需求。，，6. 經濟效益分析：計算光伏系統的預期發電量、投資回收期和可能的節能效益，以支持項目的經濟可行性。

一、屋頂光伏技術方案設計概述

屋頂光伏技術方案設計是實現屋頂光伏發電系統高效、穩定、安全運行的關鍵。以下是設計過程中需要考慮的一些基本要素。

（一）項目規劃

• 場地評估：

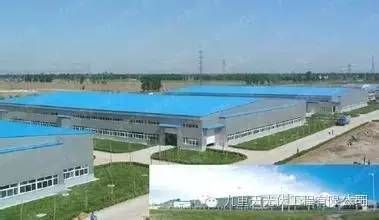

  • 首先要對屋頂?shù)拿娣e進行準確測量，這是確定光伏系統規模的基礎。例如，在一些工業廠房的屋頂，面積較大且較為規整，能夠安裝較多的光伏板；而居民住宅屋頂面積相對較小且形狀復雜，需要更精細的布局規劃。
  • 分析屋頂?shù)某蚝蛢A角。朝向直接影響光伏板接收陽光的時長和強度，一般來說，朝南的屋頂在北半球能夠獲得更多的日照。傾角則需要根據當?shù)氐木暥冗M行優化，以確保全年都能有較好的發電效率。
  • 檢查屋頂?shù)恼趽跚闆r，包括周圍建筑物、樹木等的遮擋。即使是少量的遮擋也可能對光伏系統的發電效率產生較大影響。
• 確定裝機容量：
  • 根據場地評估結果、用電需求以及投資預算來確定系統的總裝機容量。如果是為了滿足企業自身用電需求，需要分析企業的用電負荷曲線，確保光伏系統能夠在用電高峰時段提供足夠的電力；如果是余電上網模式，則可以根據屋頂可利用面積和當?shù)氐墓庹召Y源來確定一個經濟合理的裝機容量。

（二）系統組成與選型

• 光伏電池板：
  • 類型選擇：目前常見的光伏電池板有單晶硅、多晶硅和薄膜電池板等。單晶硅電池板轉換效率較高，但成本也相對較高；多晶硅電池板轉換效率稍低，但性價比高；薄膜電池板可柔性彎曲，適用于一些特殊形狀的屋頂，但轉換效率較低。在選擇時需要綜合考慮成本、效率和屋頂?shù)膶嶋H情況。
  • 功率和規格：根據確定的裝機容量和屋頂布局，選擇合適功率和規格的光伏電池板。例如，對于面積有限的屋頂，可以選擇功率較高的電池板來提高單位面積的發電量。
• 逆變器：
  • 功率等級：逆變器的功率要與光伏電池板的總裝機容量相匹配。如果逆變器功率過小，會導致電池板產生的電能無法全部轉換，造成浪費；功率過大則會增加成本。
  • 類型選擇：分為集中式、組串式和微型逆變器。集中式逆變器適用于大型光伏電站；組串式逆變器在中小型屋頂光伏系統中應用廣泛，它具有多路MPPT（最大功率點跟蹤）功能，能夠提高發電效率；微型逆變器則可以對每塊光伏板進行單獨的逆變控制，適用于對發電效率和可靠性要求較高的小型分布式屋頂光伏系統。
• 電力儀表：
  • 選擇能夠準確監測發電功率、電壓、電流等參數的電力儀表。這有助于對光伏系統的運行狀態進行實時監控，及時發現故障并進行維護。例如，高精度的電力儀表可以更精確地測量發電量，為分析系統性能和計算收益提供可靠的數據。
• 連接線路：
  • 線徑和長度：根據系統的電流負荷計算合適的線徑，確保電能傳輸效率，同時減少線路損耗。線路長度要盡量短，避免過長的線路增加電阻和電能損失。
  • 電纜類型：選擇具有良好絕緣性能、耐候性強的電纜，以適應屋頂復雜的環境條件。

（三）設計要求

• 電能傳輸效率：
  • 通過合理的系統布局、設備選型和線路設計，減少能量在轉換和傳輸過程中的損失。例如，優化光伏電池板的布局，減少線路長度和連接點的數量，選擇高效的逆變器等都有助于提高電能傳輸效率。
• 安全運行要求：
  • 滿足電氣設備的安全標準和規范。這包括對過電流、過電壓、接地等方面的保護設計。例如，安裝合適的熔斷器和漏電保護器，設置可靠的接地系統，以防止電氣事故的發生。
  • 確保屋頂結構能夠承受光伏系統的重量。在安裝前需要對屋頂?shù)某休d能力進行評估，必要時進行加固處理。
• 符合相關標準規范：
  • 遵循當?shù)氐碾姎庠O(shè)計標準、建筑規范以及可再生能源相關的政策法規。這有助于確保項目的合法性和順利實施。

（四）運行和維護管理

• 定期檢查：
  • 制定定期檢查計劃，對光伏電池板、逆變器、電力儀表和連接線路等設備進行檢查。檢查光伏電池板表面是否有灰塵、污垢或損壞，逆變器的運行參數是否正常，連接線路是否松動等。
• 清潔維護：
  • 由于灰塵、樹葉等雜物會影響光伏電池板的采光效率，需要定期對其進行清潔。清潔的頻率根據當?shù)氐沫h(huán)境條件而定，一般在灰塵較多的地區需要更頻繁的清潔。
• 故障處理：
  • 建立故障預警和處理機制。當電力儀表監測到異常參數時，能夠及時通知維護人員進行故障排查和修復。例如，當逆變器出現故障報警時，維護人員可以根據故障代碼快速定位問題并進行解決。
