摘要：本文探討了磚混結構中圈梁與構造柱的連接做法。通過分析現有文獻和實際工程案例，提出了一種有效的連接方式，包括采用鋼筋混凝土圈梁與構造柱進行直接或間接連接的方法。在直接連接中，圈梁與構造柱之間設置鋼筋混凝土梁或板作為連接節點，以確保結構的整體性和穩定性。在間接連接中，采用預應力技術或后張法施工，利用預應力筋或張拉設備施加預應力，以增強連接節點的承載能力和抗震性能。文章還討論了施工過程中的質量控制措施，如鋼筋配置、混凝土澆筑、養護等，以確保連接節點的質量和耐久性。總結了研究成果，為類似工程提供了參考依據。

一、連接的基本要求

• 縱筋的貫通性
  • 構造柱的縱筋應穿過圈梁，保證構造柱的縱筋上下貫通。這一要求確保了構造柱在結構體系中的連續性，能夠有效地傳遞荷載和抵抗外力。
• 節點處鋼筋位置關系
  • 一般情況下，圈梁和構造柱交接處，圈梁鋼筋應放在構造柱鋼筋的內側，即將構造柱當作圈梁的支座，這樣的布置對結構有利。但在某些特殊情況下，如當構造柱與圈梁邊緣對齊時，為了使圈梁充分發揮其對結構構件的約束作用，圈梁的縱向鋼筋放置在最外側，構造柱主筋從圈梁縱向鋼筋的內側穿過。

二、不同位置的連接做法

• 地圈梁與構造柱節點
  • 地圈梁鋼筋應在外、構造柱鋼筋應在內。理由是構造柱傳遞下來的荷載通過地圈梁分散傳遞到下面的基礎，從而達到對結構受力更為有利的目的，發揮梁承柱的作用。
• 二層樓面及以上圈梁與構造柱節點
  • 圈梁鋼筋在內、構造柱的鋼筋在外。當下一樓層出現不均勻沉降時，磚墻的剛度要比該層的構造柱低，上一層的荷載就有可能通過圈梁分散給下層的墻和構造柱，構造柱要承擔相應被分散后的部分荷載，這時構造柱起支撐圈梁的作用，類似于框架柱的作用，即柱承梁的作用，這樣更能有利于發揮圈梁和構造柱提高結構整體剛度的作用。
• 非屋面層與屋面層構造柱和圈梁的連接區別
  • 對于非屋面層是圈梁主筋錨入構造柱主筋；對于屋面層不伸出屋面做女兒墻構造柱的構造柱則是構造柱主筋錨入圈梁主筋內。

三、其他相關構造要求

• 構造柱方面

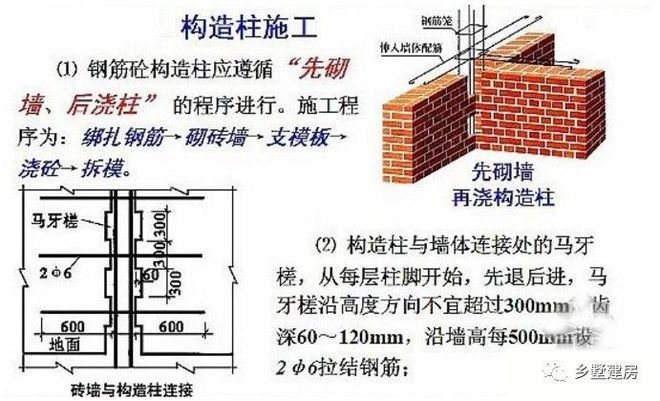

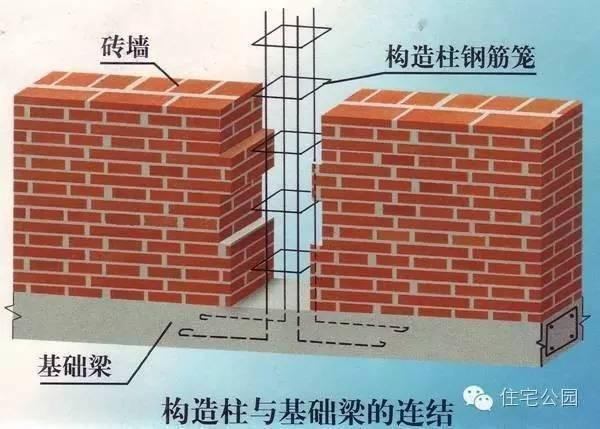

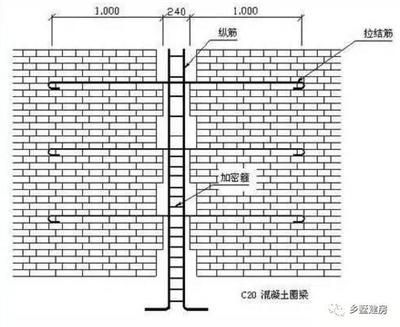

  • 構造柱與墻連接處宜砌成馬牙槎，并應沿墻高每隔500mm設2φ6拉結鋼筋，每邊伸入墻內不小于1m或伸至洞口邊。構造柱的最小截面可采用240×180mm，房屋四角的構造柱可適當加大截面尺寸，施工時應先砌墻后澆柱，構造柱的混凝土強度等級不宜低于C15，鋼筋級別一般為1級鋼，混凝土保護層厚度為20mm，并不得小于15mm，也不宜大于25mm。縱向鋼筋應采用4φ12，箍筋間距不宜大于250mm，且在柱上、下端宜適當加密；7度時超過6層，8度時超過5層，9度時構造柱縱向鋼筋宜采用4φ14，箍筋間距不應大于200mm。構造柱可不單獨設置基礎，但應伸入地下500mm，宜在柱根設置120mm厚的混凝土座，將柱的豎向鋼筋錨固在該座內，這樣有利于抗震，方便施工。當有基礎圈梁時，可將構造柱豎向鋼筋錨固在低于室外地面下50mm的基礎圈梁內。若遇基礎圈梁高于室外地面（室內、外高差較大），仍應將構造柱伸入室外地面下500mm，在柱根設置120mm厚的混凝土座。當墻體附有管溝時，構造柱埋置深度應大于溝的深度。
• 圈梁方面
  • 圈梁應連續設置在墻的同一水平面上，并盡可能的形成封閉圈，當圈梁被門窗洞口截?cái)鄷r(shí)，應在洞口上部增設相同截面的附加圈梁，附加圈梁與截面圈梁的搭接長度不應小于其垂直間距的二倍，且不得小于1米。縱橫墻交接處的圈梁應有可靠的連接，剛彈性和彈性方案房屋，圈梁應與屋架、大梁等構件可靠連接。圈梁的寬度易與墻厚相同，當墻厚大于等于240毫米時，圈梁的寬度不易小于2/3墻厚；圈梁高度應為砌體厚度的倍數，并不小于120毫米；設置在軟弱粘性土、液化土、新近填土或嚴重不均勻土質上的基礎內的圈梁，其截面高度不應小于180毫米。圈梁兼作過梁時，過梁部分的鋼筋應按計算用量另行增配。
