根據您提供的內容，**鋼筋圖紙入門識圖講解主要涉及了建筑施工中鋼筋圖的解讀方法**。具體介紹如下：，，1. **鋼筋圖的基本組成**， - **模板圖**：模板圖是構建復雜或預埋件較多構件時使用，它幫助確定構件的大小、位置和形狀。， - **鋼筋表**：鋼筋表中包含整個施工過程中的鋼筋名稱、簡圖和規格、數量及質量等詳細信息。， - **配筋圖**：配筋圖通過立面圖和斷面圖展現鋼筋在施工圖中的位置、數量和形狀。，，2. **鋼筋圖的表示方法**， - **箍筋表示法**：包括φ10@100/200（表示箍筋直徑為10mm，加密區間距100mm，非加密區間距200mm，均為雙肢箍），以及φ8@100（表示箍筋直徑為8mm，加密區間距100mm，四肢箍）。， - **支座負筋**：用來抵抗負彎矩的鋼筋，通常位于樓板支座處，也稱為“負彎矩筋”、“扣筋”或“蓋筋”。，，3. **識圖技巧與實例應用**， - **逐步解析**：從基礎知識到高級技能，逐步深入鋼筋圖的識讀過程。， - **實例詳解**：通過大量的高清實例圖解，幫助讀者直觀理解鋼筋圖的構造。，，鋼筋圖紙入門識圖講解提供了一套系統化的方法，旨在幫助初學者理解和掌握鋼筋圖紙中的關鍵信息。通過逐步學習、實例演練和實際操作，即使是沒有基礎的新手也能迅速提升自己的識圖能力，從而在實際工作中更加自信地處理復雜的鋼筋工程問題。

房建鋼筋圖紙入門識圖講解

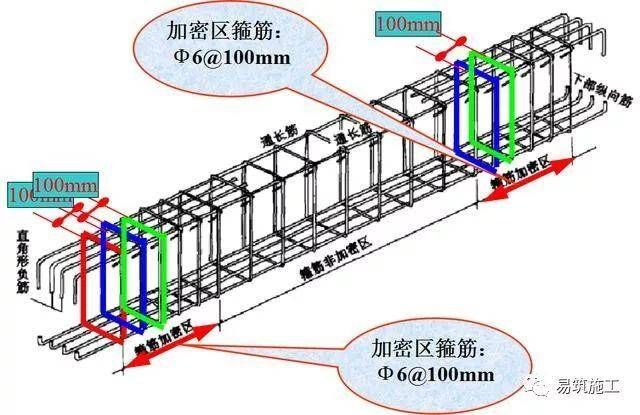

箍筋表示方法

在鋼筋圖紙中，箍筋的表示方法是一個重要的基礎知識點。例如，φ10@100/200(2)表示箍筋為φ10，加密區間距100，非加密區間距200，全為雙肢箍。

鋼筋標注示例

以KL7(3)300700為例，這個標注表示框架梁7，有三跨，斷面寬300，高700。Y500250表示梁下加腋，寬500，高250。N4Φ18表示梁腰中抗扭鋼筋。φ10@100/200(2)2Φ25-0.100表示梁上皮標高。N2B12指梁的兩個側面共配置2根12的縱向構造筋（腰筋），每側各配一根。

鋼筋算量基本方法

鋼筋算量是識圖的一個重要環節。例如，上部貫通筋（上通長筋1）長度=通跨凈跨長+首尾端支座錨固值；下部鋼筋長度=凈跨長+左右支座錨固值。需要注意的是，下部鋼筋不論分排與否，計算的結果都是一樣的，所以在標注梁的下部縱筋時可以不輸入分排信息。

視頻教程學習

除了文字資料，視頻教程也是學習鋼筋圖紙識圖的有效方式。Bilibili等視頻平臺上提供了系統的鋼筋圖紙入門識圖講解視頻，可以幫助初學者更直觀地理解和掌握識圖技巧。

結語

通過上述的講解和示例，希望能夠幫助您更好地理解和掌握房建鋼筋圖紙的入門識圖技巧。如果需要進一步的學習和實踐，建議結合更多的實例圖紙和相關的規范標準進行深入學習。
