什么是鋼屋架結構詳圖主要內容有哪些（鋼屋架結構詳圖）

廣安鋼結構設計01-262閱讀0評論

鋼屋架結構詳圖是建筑設計中用于詳細描述鋼結構屋架系統的關鍵圖紙。它包含了關于鋼屋架的尺寸、形狀、連接方式、材料規格以及安裝細節等詳細信息。這些圖紙對于確保建筑項目的結構安全和功能至關重要，因為它們提供了設計者進行精確計算和施工準備所需的詳盡信息。，，鋼屋架結構詳圖通常包括以下主要內容：，，1. 平面圖：展示了屋架在水平面上的布局，包括所有支撐點的位置和屋架本身的幾何形狀。，2. 立面圖：描繪了屋架在垂直方向上的布置，顯示了屋蓋的輪廓和屋頂結構。，3. 剖面圖：通過切割屋架來展示其內部結構和支撐情況，有助于理解屋架的力學特性。，4. 節點詳圖：詳細說明了屋架與柱、梁或其他構件之間的連接方式，包括螺栓、焊接或鉚接等連接細節。，5. 材料表：列出了用于建造屋架的所有材料及其規格，如鋼材的型號、尺寸和性能參數。，6. 荷載明細：列出了屋架上所承受的各種荷載，包括自重、活荷載、風荷載、雪荷載等，并給出了相應的計算方法和系數。

鋼屋架結構詳圖主要內容

鋼屋架結構詳圖是表示鋼屋架的形式、大小，型鋼的規格，桿件的組合和連接情況的圖樣。其主要內容包括以下幾個方面：

內容	詳細描述
屋架簡圖	又稱屋架示意圖，通常位于圖紙的左上角或右上角，比例常用1:100或1:200。

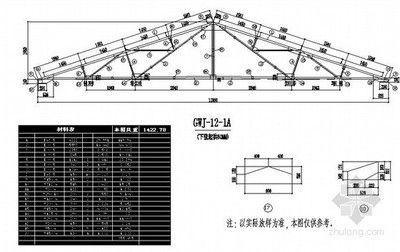

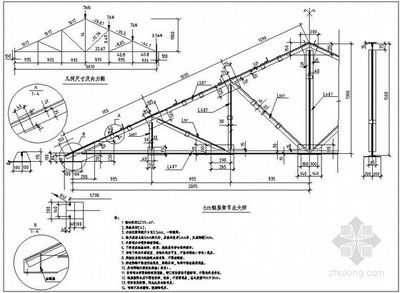

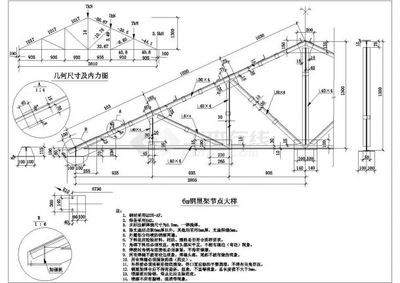

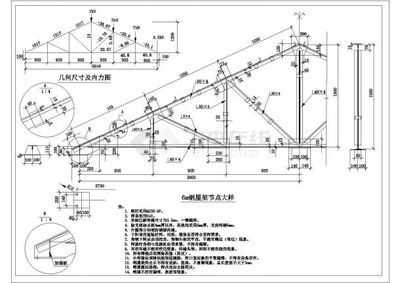

屋架詳圖	包括立面圖和節點圖。
桿件詳圖	詳細展示桿件的具體構造。
連接板詳圖	展示連接板的具體構造和尺寸。
預埋件詳圖	包含預埋件的具體構造和安裝位置。
鋼材用量表	列出整個屋架結構所需的鋼材種類和數量。
