鋼結構計算題是工程力學和結構分析中的重要組成部分，旨在檢驗學生對鋼結構理論、材料特性以及設計方法的理解和應用能力。以下是一份關于鋼結構計算題的摘要：，，鋼結構計算題類型及示例：，，1. 強度計算題：要求學生根據給定的荷載條件（如均布載荷、集中載荷或復雜載荷組合），應用材料的應力-應變關系，計算出構件的抗拉、抗壓或其他相關強度指標。，，2. 穩定性計算題：這類題目涉及鋼結構的穩定性問題，可能包括梁的彎曲穩定性、桁架的穩定性等。學生需要使用歐拉公式或能量法來求解臨界荷載。，，3. 疲勞計算題：此類題目測試學生對疲勞累積損傷的認識，通常涉及到循環加載下的疲勞壽命預測。，，4. 截面強度計算題：要求學生根據截面幾何參數和材料屬性，通過截面模量、慣性矩等計算公式，確定構件的承載能力。，，5. 撓度和振動計算題：涉及結構的自振頻率和振型分析，學生需利用振動理論和有限元分析方法進行計算。，，6. 連接與節點計算題：考查鋼結構中的連接件和節點設計，包括螺栓連接、焊接連接等，以及它們?cè)诓煌r下的承載能力和變形情況。，，7. 施工圖分析題：要求學生根據施工圖紙，分析實際施工過程中可能出現的問題，如尺寸偏差、構造細節等，并給出相應的調整建議。，，這些題目不僅考驗學生的理論知識，還要求他們能夠?qū)⒗碚搼?yīng)用于實際問題，解決工程中的技術難題。

以下是一些鋼結構計算題類型及示例：

一、焊縫連接強度計算

• 對接焊縫
  • 例如兩塊鋼板采用對接焊縫（直縫）連接，鋼板寬度$L = 250mm$L=250mm，厚度$t = 10mm$t=10mm。鋼材采用$Q235$Q235，焊條$E43$E43系列，手工焊，無引弧板，焊縫采用三級檢驗質量標準。無引弧板時，焊縫的計算長度取實際長度減去$2t$2t，即$250 - 2\times10mm$250?2×10mm，然后根據相關公式計算其能承受的最大拉力等強度指標$2]()$2]()。

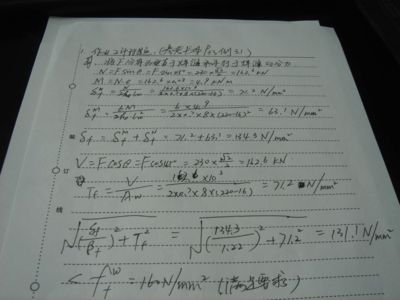

• 角焊縫
  • 如雙角鋼$2L125x8$2L125x8采用三面圍焊和節點板連接，肢尖和肢背實際焊縫長度均為$250mm$250mm。等邊角鋼的內力分配系數已知，鋼材為$Q235$Q235，手工焊，焊條為$E43$E43，靜態荷載。設焊腳尺寸為$h_f$hf?，焊縫有效厚度為$h_{e}$he?，將偏心力移到焊縫形心處，等效為剪力$V = F$V=F及彎矩$M = Fe$M=Fe。在剪力作用下和彎矩作用下分別根據公式計算，最后代入基本公式可解得相關參數，如焊腳尺寸等$2]()$2]()。

二、螺栓連接強度計算

• 普通螺栓
  • 若有鋼板采用$C$C級普通螺栓$M22$M22，孔徑$= 23.5mm$=23.5mm，承受軸心拉力$400kN$400kN，鋼材$Q235$Q235的情況。首先計算一個螺栓的抗剪承載力設計值（如$n_{v}\frac{\pi d^{2}}{4}f_{v}$nv?4πd2?fv?）和一個螺栓的承壓承載力設計值（如$d\sum t\cdot f_{c}$d∑t?fc?），然后比較得出最小承載力，再與所受拉力比較判斷連接是否可靠$1]()$1]()。

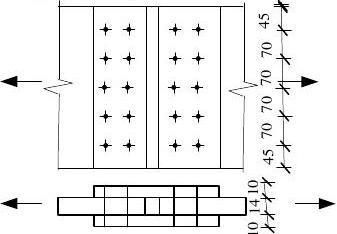

• 高強度螺栓摩擦型連接
  • 例如高強螺栓為$8.8M20$8.8M20，預拉力$P = 110KN$P=110KN，被連接板件鋼材$Q235 - A$Q235?A，板件摩擦面間作噴砂處理（$\mu = 0.45$μ=0.45）的節點摩擦型高強螺栓群。需要分別進行毛截面強度、凈截面強度等的驗算$1]()$1]()。

三、梁的強度和穩定性計算

• 梁的強度驗算
  • 對于一工字形截面梁繞強軸受力，當梁某一截面所受彎矩$M = 400kN\cdot m$M=400kN?m剪力$V = 580kN$V=580kN時，鋼材為$Q235B$Q235B，要驗算梁在該截面處的強度是否滿足要求。需分別計算彎曲正應力、剪應力以及折算應力等與相應的強度設計值比較$1]()$1]()。
• 梁的整體穩定驗算
  • 如焊接工字鋼梁，均布荷載作用在上翼緣，$Q235$Q235鋼。已知相關尺寸參數，根據整體穩定系數的計算方法算出整體穩定系數，然后驗算整體穩定性是否滿足要求$1]()$1]()。
