鋼結構節點板的構造尺寸規范

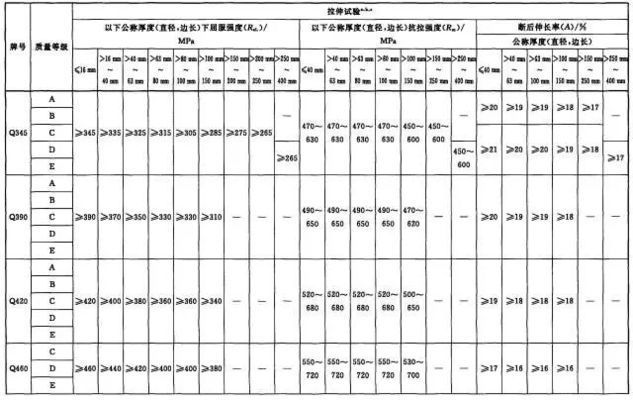

鋼結構節點板的構造尺寸規范是確保結構穩定性和安全性的關鍵部分。這些規范通常包括以下幾個方面:,,1. 材料規格:節點板應使用符合國家標準的鋼材,如Q235或Q345鋼,以確保其強度和耐久性。,,2. 尺寸精度:節點板的長度、寬度和厚度應精確控制,以適應不同結構的需要。長度和寬度的公差為±2mm,厚度的公差為±0.5mm。,,3. 表面處理:節點板的表面應進行防腐處理,以防止銹蝕和延長使用壽命。常用的防腐方法有熱浸鍍鋅、噴涂防銹漆等。,,4. 連接方式:節點板之間的連接方式應根據結構類型和受力情況選擇,常見的連接方式有焊接、螺栓連接和鉚接等。,,5. 安裝要求:節點板的安裝應遵循設計圖紙和施工規范,確保其位置準確、固定牢固。應檢查節點板的外觀質量,確保無明顯缺陷。,,通過遵循這些規范,可以確保鋼結構節點板的質量和性能,從而保障整個結構的安全穩定。

鋼結構節點板的構造尺寸規范
鋼結構節點板的構造尺寸規范主要包括以下幾個方面:
1. 節點板的形狀和尺寸
節點板的形狀應盡可能簡單規則,至少有兩邊平行,如梯形、直角梯形等。梯形和平行弦屋架的節點板厚度由腹桿最大內力確定,三角形屋架節點板厚度由上弦桿內力決定。在一榀屋架中支座節點板厚度可以較其他節點板厚度大2mm,增大節點板的厚度可提高腹桿屈曲荷載的40%(實驗)。
2. 節點板的拉剪破壞

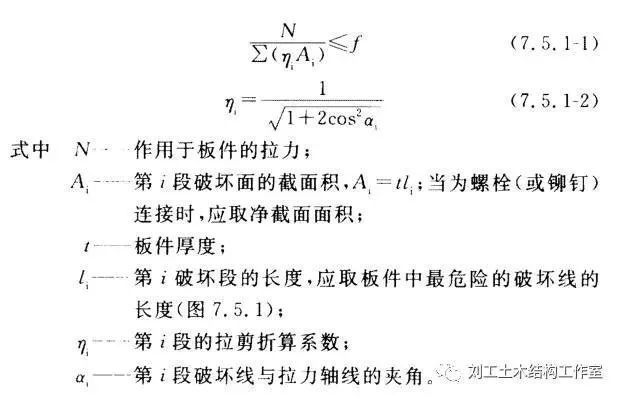

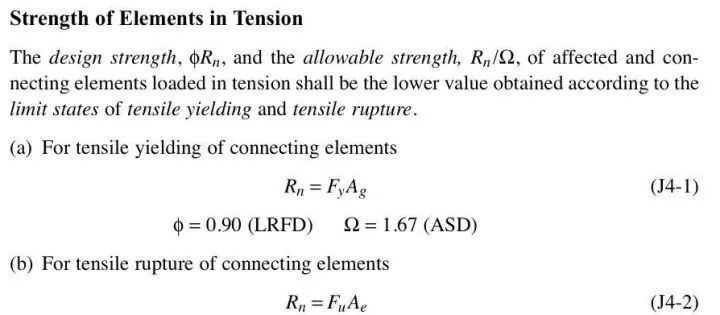

節點板的拉剪破壞計算涉及到拉剪折算系數、破壞線與拉力軸線的夾角、破壞面的截面積等因素。具體的計算公式和要求可以在相關的鋼結構設計規范中找到。
3. 節點板的穩定承載力
對于有豎腹桿的節點板,當在任何情況下c/t不得大于一定數值;對于無豎腹桿的節點板,當c/t滿足一定條件時,節點板的穩定承載力可取為某一數值。這些要求確保了節點板在實際應用中的安全性和可靠性。
4. 節點板的自由邊長度與厚度之比
節點板的自由邊長度與厚度之比不得大于一定數值,否則應沿自由邊設加勁肋。這一要求有助于防止節點板在受力時發生過度變形。
5. 節點板的制作和裝配
節點板的平面尺寸應考慮制作和裝配的誤差。這意味著在設計階段就需要考慮到制造過程中的潛在偏差,并在設計中預留一定的容錯空間。
6. 節點板的防腐與防火措施
節點板的構造應便于制作、運輸、安裝、維護,同時還需要采取防腐與防火措施。這些措施對于延長節點板的使用壽命和提高鋼結構的整體安全性至關重要。
綜上所述,鋼結構節點板的構造尺寸規范是一個綜合性的設計要求,需要考慮到材料、受力、制造、安裝等多個方面的因素。設計師在進行節點板設計時,應當參考相關的國家標準和行業規范,確保設計的安全性和合理性。
