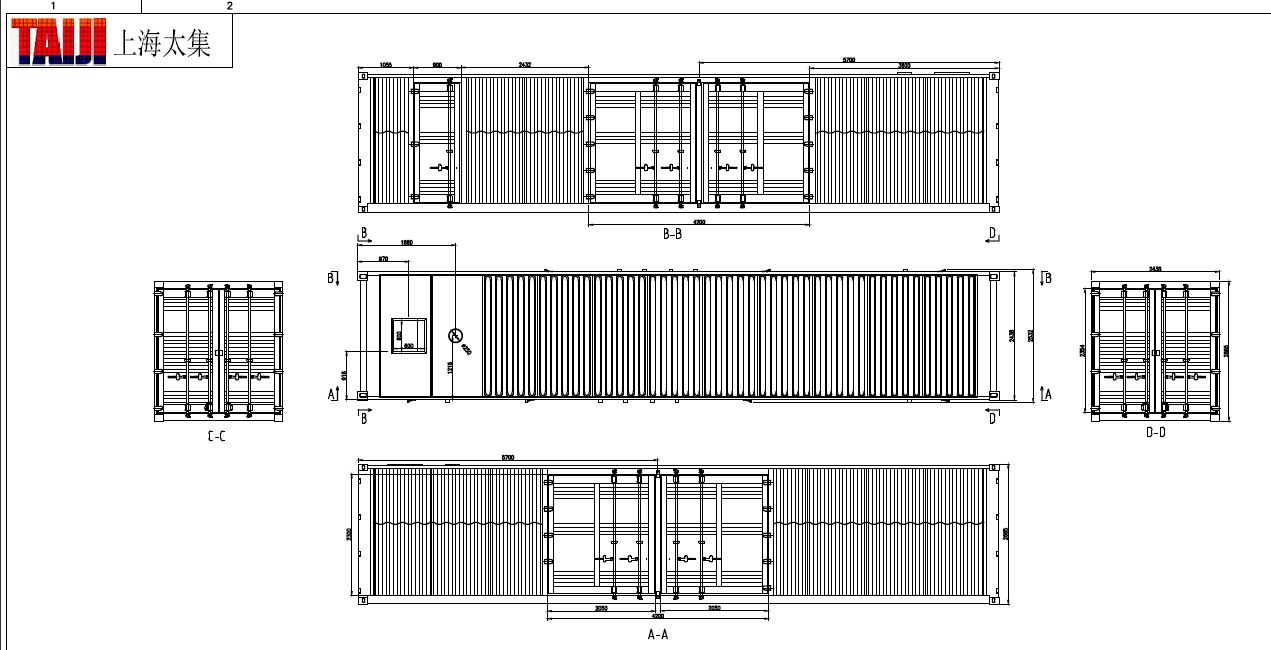

集裝箱結構圖部件圖紙展示了集裝箱的詳細構造。圖中包括了集裝箱的正面、側面和背面，以及各個部分的名稱和尺寸。正面上標注有“門”字，側面上有“側壁”、“頂板”、“底板”等字樣，背面則標有“后壁”、“前壁”等。每個部件的尺寸都以毫米為單位標注在圖紙上，方便讀者了解集裝箱的實際尺寸。還有一些特殊的標記，如“鉸鏈”、“鎖扣”等，用于指示集裝箱的開合方式和鎖緊機制。整體來看，這份集裝箱結構圖部件圖紙為設計、制造和維修集裝箱提供了詳細的參考依據。

集裝箱結構圖部件圖紙

集裝箱主要部件結構圖解

冷藏集裝箱的主要部件結構圖解包括整體結構、角件、底架、前后框、門板、側板和頂板。這些部件共同構成了冷藏集裝箱的基本結構，其中底架是冷藏集裝箱特有的，而干貨箱則沒有底架。各側箱體采用夾心結構，中間為保溫層，兩側為金屬層。

集裝箱基本構造圖

鋼制集裝箱的基本構造圖展示了集裝箱的關鍵部件，如角件（corner casting）和角柱（corner post）。角件位于集裝箱的八個角上，用于支撐、堆碼、裝卸和栓固集裝箱，通常配有扭鎖。角柱是連接頂角件與底角件的立柱，是集裝箱的主要承重部件。此外，大多數ISO鋼制集裝箱都配有通風口，允許空氣進出箱體，有助于調節箱內溫度和濕氣。

集裝箱CAD圖紙

對于需要更詳細設計的用戶，可以參考集裝箱的CAD圖紙。CAD圖紙?zhí)峁┝思b箱的精確尺寸和結構細節，包括基礎平面布置圖、一層梁配筋圖、負一層梁配筋圖等。這些圖紙內容完整，表達清晰，制圖嚴謹，可供設計師下載使用。例如，某多層框架結構配筋圖包含了基礎平面布置圖、一層梁配筋圖、負一層梁配筋圖等。

集裝箱結構分類及圖紙

集裝箱的結構分類及圖紙還包括集裝箱的分類及圖紙尺寸。例如，20尺貨柜的外尺寸為20英尺×8英尺×8英尺6吋，40尺貨柜的外尺寸為40英尺×8英尺×8英尺6吋，而另一個40尺貨柜的外尺寸為40英尺×8英尺×9英尺6吋。

綜上所述，集裝箱的結構圖部件圖紙包括整體結構圖、基本構造圖和詳細的CAD圖紙。這些圖紙可以幫助設計師和制造商更好地理解和應用集裝箱的設計和技術規范。
