梯形剛屋架課程設計24m坡度1：10
本文介紹了一種梯形剛屋架課程設計，該設計用于構建一個24米高的坡度為1：10的建筑物。該結構采用梯形剛梁作為主要支撐構件，具有較大的跨度和高度，適用于大型建筑項目。在設計過程中，首先確定了建筑物的總體尺寸、材料選擇、荷載計算以及結構分析等關鍵因素。根據這些參數，進行了詳細的結構設計和計算，包括梁的截面尺寸、節點連接方式、支撐系統等。還考慮了地震、風載和其他環境因素對建筑物的影響，并采取了相應的措施來確保結構的安全性和穩定性。通過實際施工圖的繪制和施工過程的模擬，驗證了設計的可行性和安全性。
一、設計資料匯總
- 建筑概況
- 跨度為24m，屋面坡度為1:10。在已有的搜索結果中，有多個24m跨度梯形鋼屋架的設計案例可作參考，這些案例中的建筑用途包括工業廠房等，長度有96m、72m、84m等不同數值，柱距多為6m。
- 荷載相關
- 屋面荷載：需要考慮屋面材料自重、活荷載、雪荷載、積灰荷載等。例如有的案例中屋面采用1.5m×6m預應力大型屋面板，屋面活荷載標準值0.7kPa，雪荷載標準值根據不同地區有所差異（如0.4kN/m2 - 0.45kN/m2等），積灰荷載標準值也有不同（如0.5kN/m2 - 0.6kN/m2等）。
- 吊車荷載（如果有）：部分廠房?jī)?nèi)設有吊車，如50t、20t中級工作制軟鉤橋式吊車等，吊車軌頂標高不同（如8.5m - 9.000m等），這會對屋架結構產生影響，不過如果是單純的梯形鋼屋架課程設計且建筑無吊車要求則可不考慮吊車荷載。
- 風荷載：根據建筑所在地區的基本風壓進行計算，不同地區基本風壓不同，例如有的地區為0.20kN/m2、0.45kN/m2、0.55kN/m2等。
- 結構連接與材料
- 屋架與柱的連接：通常屋架鉸支于鋼筋混凝土柱上，柱的截面尺寸有400mm×400mm，混凝土強度等級有C20、C30等。例如在某服裝工廠的案例中，屋架鉸支在混凝土強度等級為C20，上柱截面為400mm×400mm的鋼筋混凝土柱上。
- 鋼材與焊條：鋼材多采用Q235B，焊條采用E43型，這種組合在鋼結構連接中較為常用，能夠保證焊接質量和結構強度。
二、屋架形式與幾何尺寸

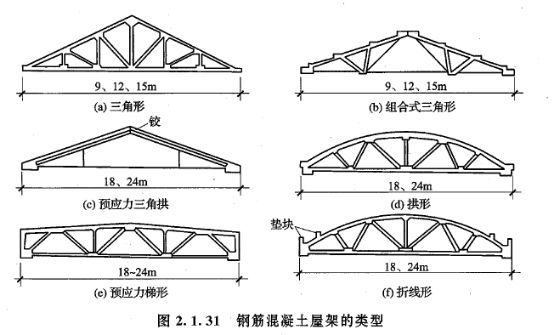

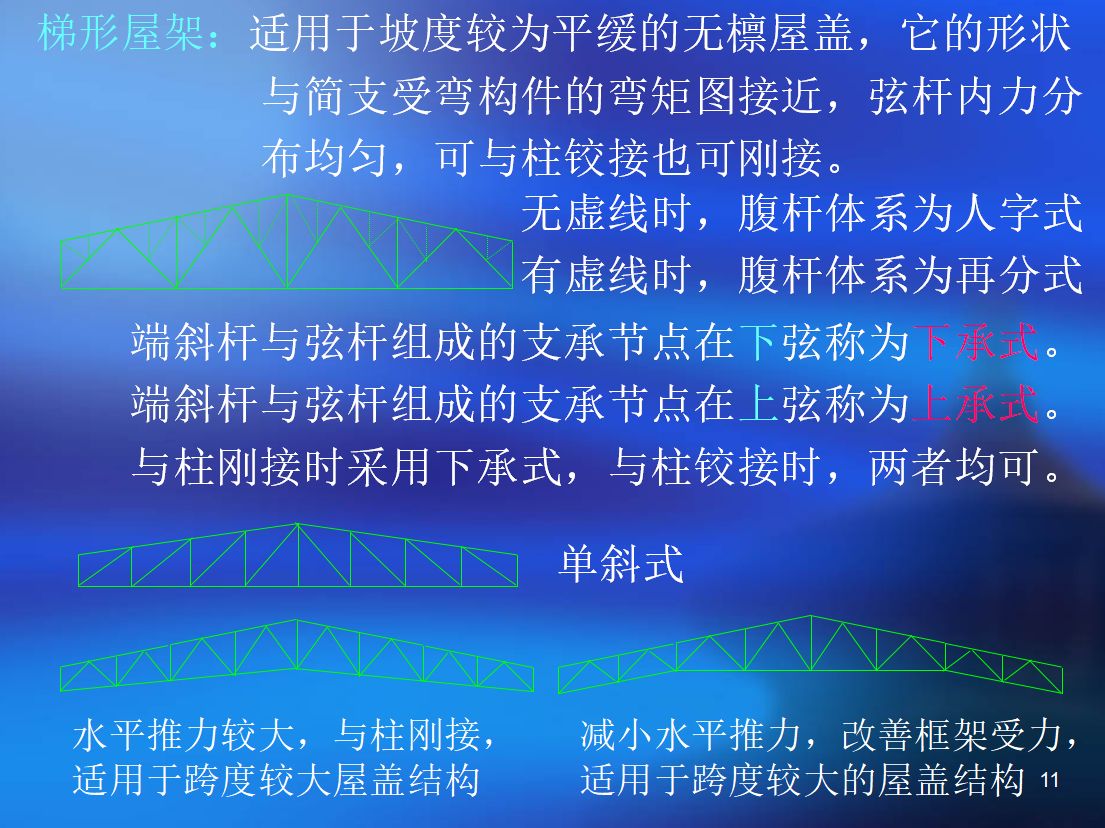

- 屋架形式：采用梯形鋼屋架，在無檁體系屋蓋方案中，根據不同的設計要求確定跨中及端部高度。計算跨度需要考慮柱頂?shù)倪B接構造等因素，如24m跨度的屋架計算跨度可能為（參考類似案例）。對于端部高度和跨中高度，可以根據經驗或者按照結構受力分析來確定，比如端部高度可以取1.9m - 2m左右，跨中高度根據坡度1:10計算可得，若端部高度取2m，跨中高度則為。
- 幾何尺寸的確定原則
- 滿足建筑空間要求：要保證建筑內部有足夠的空間用于生產、存儲或其他功能，例如廠房?jī)?nèi)有吊車時，要確保吊車運行所需的凈空高度。
- 結構受力合理性：合理的幾何尺寸能夠使屋架桿件內力分布均勻，減少應力集中現象，提高結構的承載能力和穩定性。例如坡度的設置會影響屋面荷載的傳遞路徑和桿件的受力情況。
三、支撐布置
- 橫向支撐：一般布置在廠房端部和溫度區段的兩端，其作用是傳遞水平荷載（如風荷載、吊車橫向制動力等），保證屋架的側向穩定性。
- 縱向支撐：沿廠房縱向布置，可增強屋架的縱向剛度，傳遞縱向水平力，如地震作用下的水平力等。
- 垂直支撐和系桿：垂直支撐布置在屋架的跨中或端部等位置，與系桿共同作用，保證屋架的整體穩定性，防止屋架在垂直平面內的失穩。
四、荷載匯集
- 恒荷載
- 屋面材料自重：根據所選用的屋面材料（如預應力大型屋面板、保溫層、防水層等）計算其單位面積重量，再乘以屋面面積得到屋面材料自重荷載。
- 屋架和支撐自重：可按經驗公式或者參考類似工程進行估算，如按（l為跨度，單位為米）計算屋架沿水平投影面積分布的自重（包括支撐）。
- 活荷載：包括屋面活荷載、雪荷載（兩者取較大值計算，不同地區雪荷載標準值不同）、積灰荷載（根據廠房類型確定）以及可能存在的吊車荷載（若有吊車時）。
五、桿件內力計算及組合
- 內力計算方法
- 可采用結構力學的方法，如節點法、截面法等，計算在各種荷載作用下屋架桿件的內力。對于梯形鋼屋架，由于其結構形式較為規則，可先計算出在單位荷載作用下各桿件的內力系數，然后再乘以實際荷載值得到桿件的內力。
- 內力組合：按照承載能力極限狀態和正常使用極限狀態分別進行內力組合。承載能力極限狀態下，考慮基本組合（如恒荷載+活荷載等組合形式）；正常使用極限狀態下，考慮標準組合等，根據內力組合結果確定桿件的最不利內力，以便進行桿件截面設計。
六、桿件截面選擇
- 依據：根據桿件的內力計算結果、桿件的計算長度（考慮屋架的節點連接形式和支撐情況）以及鋼材的強度設計值等因素，選擇合適的桿件截面。
- 截面形式：可以選擇型鋼（如角鋼、工字鋼等）或者組合截面（如雙角鋼組成的T形截面等）。對于受力較大的桿件，可能需要選擇較大規格的型鋼或者采用組合截面來提高桿件的承載能力。
七、典型節點設計
- 屋脊節點：屋脊節點處要保證上弦桿的連接可靠，通常采用焊接或者螺栓連接方式。要考慮桿件內力的傳遞，合理設置節點板的形狀和尺寸，確保節點的強度和剛度滿足要求。
- 跨中拼接節點：如果屋架跨度較大，桿件需要拼接時，跨中拼接節點的設計要保證拼接處的強度不低于桿件本身的強度。要對拼接處的連接方式（如高強螺栓連接或焊接）、拼接板的尺寸和厚度等進行詳細設計。
- 上下弦節點：上下弦節點是屋架中連接弦桿和腹桿的關鍵節點，要保證各桿件內力的平穩傳遞。節點構造要簡單合理，便于施工，同時要滿足結構受力要求。
