在加油站鋼結構安裝過程中，首先需要確定結構的位置和尺寸。根據設計圖紙，使用起重機或其他吊裝設備將鋼結構組件吊起并放置在預定位置。使用螺栓、焊接等方法將鋼結構組件固定在地面上。在這個過程中，需要注意確保所有連接部分都牢固可靠，以防止未來發生意外。進行必要的檢查和測試，確保所有組件都按照設計要求正確安裝。整個安裝過程需要專業的技術人員和設備來完成，以確保安全和質量。

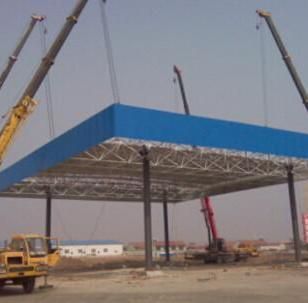

加油站鋼結構安裝示意圖

根據您的問題，您想了解的是關于加油站鋼結構安裝的示意圖。雖然我無法直接提供圖像，但我可以為您提供一些文字描述和相關的安裝步驟，這些信息可以幫助您更好地理解加油站鋼結構安裝的過程。

定位球托的安裝

首先，需要在支撐胎架頂部放置H型鋼并焊接固定。然后，利用全站儀在H型鋼上設定出下弦球的球托位置，并將球托焊于H型鋼上，調整至設計標高。

分塊吊裝就位

接下來，分塊網架采用4點吊裝，試吊無誤后，將網架吊至定位球托上就位。

校正、固定

分塊網架根據定位球托調整后，利用全站儀對每個球進行三維坐標值復測，若偏差大于允許值時及時糾正。校正完成后，進行嵌補桿件的安裝。

結構形式

加油站鋼結構通常采用網架結構，這種結構形式具有穩定性高、造型美觀、施工期短、經濟合理等特點。網架結構可以準確快速地裝配，容易做成密封結構，適用于大跨度工業廠房、倉庫、冷庫、高層建筑、辦公大樓，多層停車車場及民宅等建筑行業。

結構設計

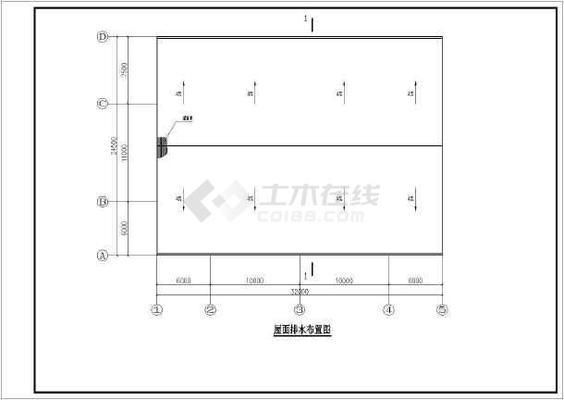

加油站鋼結構的設計需要考慮多種因素，包括但不限于結構的安全等級、地基基礎設計等級、風壓、雪壓等。例如，某工程為江蘇某加油站的網架工程，網架結構類型為雙層螺栓球節點正放四角錐，采用柱點支承，屋面結構起坡排水，6度設防。圖紙包括網架工程設計說明、網架平面布置圖、網架材料表、網架屋面檁條圖、網架屋面布置圖等。

以上信息提供了加油站鋼結構安裝的基本步驟和設計要點，希望對您有所幫助。如果您需要更詳細的示意圖或具體的設計圖紙，建議聯系專業的鋼結構設計或施工單位獲取。
