彩鋼瓦房是一種常見的建筑結構，其特點是采用彩色鋼板作為屋頂材料，具有輕質、美觀、防腐蝕等優點。以下是彩鋼瓦房結構圖的簡要描述：，，1. 彩鋼瓦房的結構主要由屋頂、墻體和基礎三部分組成。屋頂通常采用彩色鋼板，具有良好的隔熱性能和抗風性能。墻體采用磚石或混凝土砌筑，起到支撐屋頂和保護內部空間的作用。基礎則采用混凝土澆筑，確保房屋的穩定性和安全性。，，2. 彩鋼瓦房的屋頂設計有多種類型，如單坡頂、雙坡頂和多坡頂等。屋頂形狀可以根據實際需求進行定制，以滿足不同建筑風格的需求。屋頂上的彩鋼板通常采用壓型工藝，使其具有較好的防水性能和抗風性能。，，3. 彩鋼瓦房的內部空間布局靈活多樣，可根據實際需求進行設計。常見的布局包括開放式客廳、臥室、廚房和衛生間等。彩鋼瓦房還具備良好的隔音效果，可以有效地降低噪音對生活的影響。，，4. 彩鋼瓦房的建設周期較短，施工過程簡單易行。彩鋼瓦房的成本相對較低，具有較高的性價比。彩鋼瓦房在農村地區得到了廣泛的應用和發展。

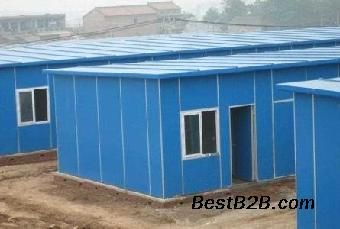

彩鋼瓦房是一種常見的輕鋼結構建筑，通常用于工業與民用建筑、倉庫、特種建筑等。它的結構主要包括鋼結構骨架和彩鋼瓦面板兩部分。鋼結構骨架通常由鋼材構成，起到支撐和穩定的作用；彩鋼瓦面板則是覆蓋在骨架上的輕質、高強度的屋頂和墻面材料。以下是關于彩鋼瓦房結構圖的相關信息：

1. 鋼結構骨架：鋼結構骨架是彩鋼瓦房的主要支撐結構，通常由鋼材構成。骨架的材料規格一般為40MM×40MM以上，縱向間隔應保持在50CM~70CM之間，橫向間隔必須是25CM的倍數，最好不要大于50M，盡量緊密使用螺釘，焊接牢固。

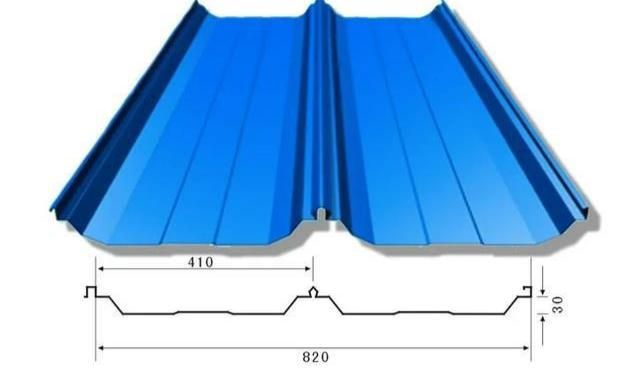

2. 彩鋼瓦面板：彩鋼瓦面板是覆蓋在鋼結構骨架上的輕質、高強度的屋頂和墻面材料。它具有質輕、高強、色澤豐富、施工方便快捷、抗震、防火、防雨、壽命長、免維護等特點。彩鋼瓦的安裝需要注意鋪設方式和固定方法，以確保防水和美觀效果。

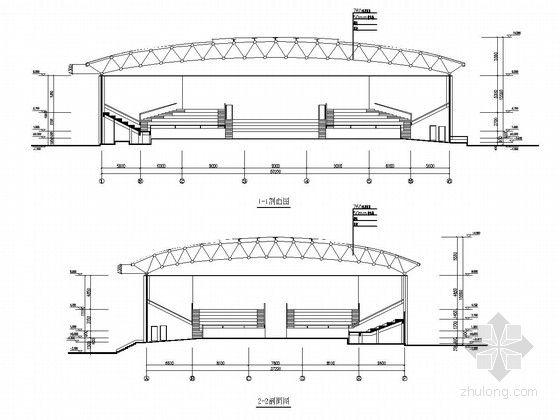

彩鋼瓦房的結構圖通常會詳細展示鋼結構骨架的布局、尺寸以及彩鋼瓦面板的鋪設方式。此外，還會包括安裝細節、注意事項等內容，以指導施工人員進行正確的安裝。由于版權和知識產權的保護，具體的彩鋼瓦房結構圖可能需要通過專業的建筑設計軟件或咨詢相關生產廠家和設計師來獲取。
